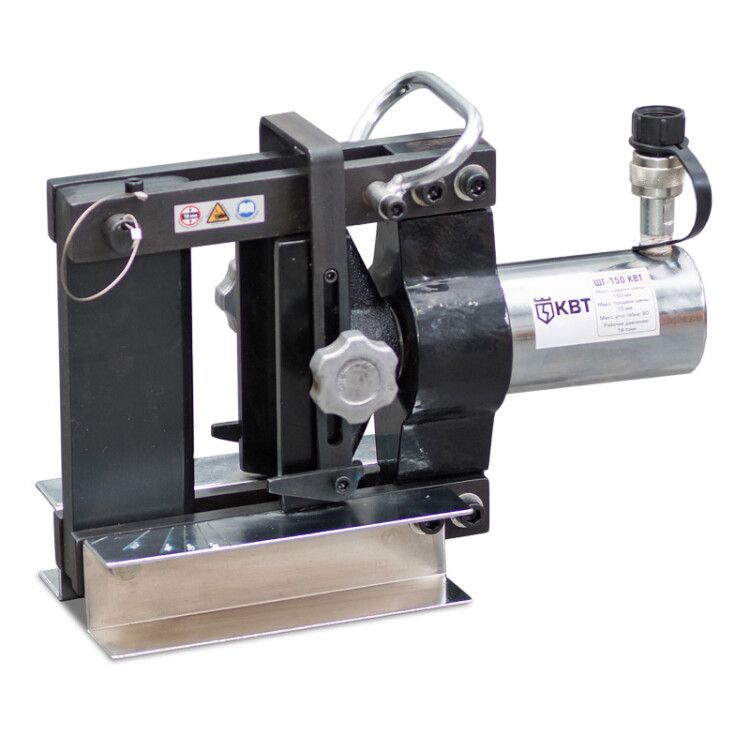

Пресс гидравлический для гибки шин ШГ-150 серия NEO - 76505 КВТ

Шиногиб гидравлический ШГ-150 NEO к-кт - ручной инструмент для точного изгиба медных, алюминиевых и стальных шин в электромонтажных работах. Комплектуется двумя сменными пуансонами и упакован в прочный кейс, совместим с гидравлическими насосами КВТ.

Назначение и область применения

Шиногиб гидравлический ШГ-150 NEO к-кт предназначен для формирования П-образных и Z-образных изгибов на шинах в распределительных устройствах, щитах и силовых цепях. Подходит для работы в условиях электромонтажа: установка шин в ячейках КРУ, сборка шинопроводов, модернизация электроустановок. Инструмент применяют там, где требуется высокая точность и надежность изгиба без повреждения материала.

Технические характеристики

• Максимальная ширина шины: 150 мм
• Максимальная толщина:
  • медная шина: до 10 мм
  • алюминиевая шина: до 12 мм
  • стальная шина: до 6 мм
• Радиусы гиба: 5 мм и 10 мм (два сменных пуансона в комплекте)
• Минимальный угол гиба: 90°
• Профиля гиба: П-образный, Z-образный
• Усилие: 16 тонн
• Присоединительная резьба: K 3/8" (розетка)
• Вес инструмента: 17,3 кг
• Габариты упаковки: 430×360×145 мм
• Упаковка: прочный пластиковый кейс

Совместимость и монтаж

Шиногиб гидравлический ШГ-150 NEO к-кт работает с любыми гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 0,60 л. Для монтажа достаточно подсоединить насос через розетку K 3/8". Инструмент можно закрепить на столе или верстаке - предусмотрены отверстия для стационарной фиксации. Перед использованием проверьте соответствие диаметра шины и выбранного пуансона. Нельзя использовать с насосами других брендов, если они не соответствуют требованиям по давлению и объему масла.

Преимущества

• Высокая точность благодаря шкале индикации угла гиба - позволяет контролировать угол без дополнительных измерений
• Два сменных пуансона в комплекте - обеспечивают гибкость при работе с разными радиусами изгиба
• Стационарное крепление снижает риск смещения при больших нагрузках
• Прочный кейс защищает инструмент при транспортировке и хранении
• Совместимость с популярными насосами КВТ - исключает необходимость покупки специализированного оборудования

Ограничения применения

• Не предназначена для гибки шин шире 150 мм или толще указанных пределов - возможен выход из строя механизма
• Запрещено применять для гибки шин с покрытием, которое требует защиты от механического воздействия (например, термостойкая изоляция)
• Не рекомендуется использовать при температуре ниже –10 C - масло становится более вязким, снижается эффективность гидравлики
• Нельзя применять с насосами, не соответствующими объему 0,60 л - недостаточное давление приведёт к неполному изгибу

Примеры использования

• Формирование П-образного изгиба медной шины 10×150 мм для соединения двух шинопроводов в распределительном щите
• Z-образный изгиб алюминиевой шины 12×150 мм для обхода препятствий внутри ячейки КРУ
• Изготовление опорных элементов для шин в промышленных станциях с ограниченным пространством
• Монтаж шин в новых и реконструируемых электрощитах с жесткими требованиями к геометрии

Практические советы

• Перед первым использованием проверьте герметичность гидросистемы - при подключении к насосу КВТ слегка нажмите на рычаг, чтобы выдавить воздух
• Выбирайте пуансон с радиусом 10 мм для толстых шин (более 8 мм) - меньше риск трещин; 5 мм - для тонких и мягких материалов
• Чистите поверхность шины перед гибкой - грязь и оксиды могут вызвать неравномерный изгиб
• При длительной работе делайте перерывы - инструмент нагревается от постоянного давления
• Храните в сухом месте, в кейсе - даже при минимальном контакте с влагой возможна коррозия металлических деталей
• Обращайте внимание на маркировку на шкале - она рассчитана для медных шин; при работе с алюминием или сталью используйте опытную пробную гибку
