Пресс гидравлический для гибки шин автономный ШГА-150 серия NEO | 89729 КВТ

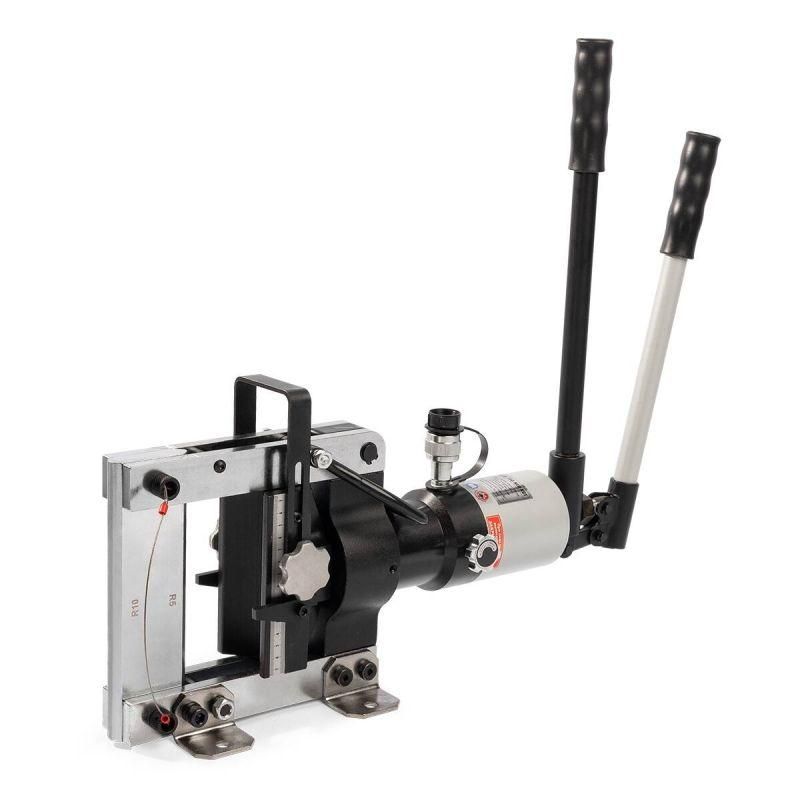

Пресс гидравлический для гибки шин автономный ШГА-150 серия NEO от КВТ предназначен для точной формовки медных, алюминиевых и стальных шин в П- и Z-образные профили на объектах без доступа к сети. Инструмент компактен, автономен и рассчитан на частые операции в условиях производства и энергетики.

Назначение и область применения

ШГА-150 серия NEO используется для изгибания шин в местах, где невозможно применить стационарные прессы - например, на сборочных площадках, в распределительных устройствах, на подстанциях или во время ремонта силовых цепей. Подходит для работ с медными, алюминиевыми и стальными шинами в электроустановках до 1000 В. Применяется в энергетике, машиностроении, железнодорожном транспорте и на заводах с собственной системой электроснабжения.

Технические характеристики

• Максимальная ширина шины: 150 мм
• Максимальная толщина:
  • медной шины: 10 мм
  • алюминиевой шины: 12 мм
  • стальной шины: 6 мм
• Максимальное усилие: 16 тонн
• Двухсторонний пуансон с радиусами гиба 5 мм и 10 мм
• Минимальный угол гибки: 90°
• Формируемый профиль: П-образный, Z-образный
• Индикация угла гибки через шкалу на корпусе
• Вес инструмента: 19,9 кг
• Размеры упаковки: 615 × 270 × 185 мм
• Упаковка: деревянный ящик

Совместимость и монтаж

Пресс ШГА-150 серия NEO работает автономно - не требует внешнего питания или компрессора. Для фиксации на рабочем столе предусмотрены отверстия под болты. Устанавливается на прочную горизонтальную поверхность. Нельзя использовать на вибрирующих или неровных основаниях. Для работы необходима минимальная высота над уровнем шины - около 400 мм для свободного движения рычага.

Преимущества

• Автономность - работа без электропитания, удобна на выездных объектах
• Два радиуса гиба (5 и 10 мм) позволяют выполнять разные типы изгибов одним устройством
• Шкала угла гибки снижает вероятность ошибки при установке нужного угла
• Компактный вес и размеры обеспечивают мобильность и легкую транспортировку
• Стальные детали конструкции обеспечивают долгий срок службы даже при интенсивном использовании

Ограничения применения

• Не предназначена для гибки шин шире 150 мм или толще указанных пределов - риск повреждения механизма
• Не рекомендуется для гибки шин с покрытием из изоляционных материалов - возможен перегрев и деформация пуансона
• Запрещено применять для гибки шин с внутренними элементами (например, с заклепками или сварными соединениями)
• Не подходит для массового производства - оптимален для единичных и ремонтных задач

Примеры использования

• Изгиб медной шины 120×8 мм под углом 90° для подключения автоматического выключателя в щите
• Формирование Z-профиля из алюминиевой шины 150×10 мм для перехода между уровнями шинопровода
• Создание П-образного участка стальной шины 100×5 мм для обхода препятствия в распределительной камере

Практические советы

• Перед гибкой проверьте соответствие толщины и материала шины допустимым значениям - превышение вызывает перегрузку и выход из строя
• Для точного угла используйте шкалу индикации: совмещайте метку на рычаге с нужным делением перед нажатием
• При работе с алюминием - применяйте смазку (графитовая или силиконовая) для снижения трения и защиты пуансона
• При длительном хранении - храните в сухом месте, защищенном от влаги; деревянная упаковка не является постоянной
• После каждой партии гибок осматривайте пуансон на наличие следов износа - особенно при работе со сталью
• Для стационарного монтажа используйте болты M10 или крупнее - обеспечьте жесткое крепление к бетонному или металлическому столу
