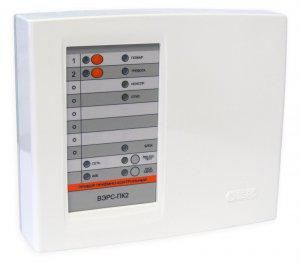

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК2П версия 3.2, пластмассовый корпус, 2 шлейфа сигнализации - 00085299

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК2П версия 3.2 - устройство для централизованного контроля двух шлейфов сигнализации, предназначенное для установки в системах охраны и пожарной безопасности зданий. Бренд ВЭРС и артикул 00085299 указывают на серийную модель с проверенной конструкцией и совместимостью с программным обеспечением ВЭРС-ПК Prog.

Назначение и область применения

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК2П версия 3.2 принимает сигналы от извещателей, подключённых к двум шлейфам сигнализации - охранным, пожарным или технологическим. Он формирует уведомления о тревоге, контролирует состояние оборудования и управляет внешними оповещателями и реле. Подходит для установки в офисах, складах, жилых домах, административных зданиях и других объектах, где требуется надёжная система сигнализации без сложной автоматизации.

Технические характеристики

• Количество шлейфов сигнализации: 2 шт. (поддерживает комбинированные извещатели)
• Напряжение питания: 12 В постоянного тока
• Встроенный сетевой блок питания: да (работает от сети 135–242 В)
• Поддержка аварийного питания: да (возможно подключение внешней АКБ ёмкостью 4,5–7 А·ч - в комплект не входит)
• Выходы: 6 шт. - 3 реле ПЦН и 3 выхода для оповещателей ОК (ток до 1 А каждый)
• Тип реле:
  • 1 реле: 250 В / 7 А
  • 2 реле: 120 В / 2 А
• Способ передачи извещения: сухой контакт
• Интерфейсы: ШС (шлейф сигнализации), ПЦН, RS-485, USB
• Количество сигнальных групп: 3 шт.
• Тип подключения входов: шлейфовой (ШС)
• Тип подключения выходов: коммуникатор (реле и оповещатели)
• Индикация: светодиодная (состояние системы, тревога, неисправность)
• Материал корпуса: пластик
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Диапазон рабочих температур: от -30 C до +50 C
• Способ монтажа: навесной
• Комплектация: считыватель Touch Memory, 2 ключа Touch Memory
• Количество выходов для оптических генераторов: 0 шт.

Совместимость и монтаж

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК2П версия 3.2 совместим со всеми извещателями, поддерживающими шлейфовое подключение (ШС). Для управления и диагностики используется программа ВЭРС-ПК Prog через USB-порт. Через интерфейс RS-485 можно подключить до 32 дополнительных модулей (например, расширители шлейфов или блоки оповещения). Монтаж выполняется на стену с помощью кронштейнов - корпус рассчитан на навесную установку. Клеммы для подключения внешнего резервного источника питания (РИП) расположены внутри устройства - требуют доступа после установки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 53325-2012 для приборов приемно-контрольных охранно-пожарных. Защита IP20 исключает использование в помещениях с повышенной влажностью, открытых площадках или местах с риском попадания воды. Напряжение питания 12 В безопасно для обслуживания при выключенном основном питании. Автономное питание от АКБ обеспечивает работу при отключении электроэнергии - важно соблюдать срок службы батареи и регулярно её проверять.

Преимущества

• Встроенное питание от сети 220 В снижает потребность во внешних блоках
• Поддержка двух типов реле позволяет управлять различными нагрузками - от световых оповещателей до мощных устройств
• USB и RS-485 обеспечивают гибкую настройку и масштабирование системы
• Touch Memory позволяет использовать ключи для быстрого доступа к функциям сервисного режима
• Импульсный источник питания работает при колебаниях напряжения - повышает отказоустойчивость

Ограничения применения

• Не предназначена для установки в условиях высокой влажности, запылённости или на улице - степень защиты IP20 недостаточна
• Автомобильная АКБ не входит в комплект - необходимо приобрести отдельно
• Не поддерживает оптические генераторы сигнала - нельзя применять с некоторыми современными системами связи
• Максимальный ток на выходе оповещателей - 1 А - не подходит для мощных звуковых или световых устройств выше этого значения
• Настройка через ПО обязательна для полноценной работы - базовые функции работают без него, но конфигурация ограничена

Примеры использования

• Охранная система частного дома: два шлейфа - один для дверных контактов, второй - для движения в помещении
• Пожарная сигнализация в офисе: шлейф с дымовыми извещателями, реле управляет эвакуационными оповещателями
• Технологическая система на складе: контроль за температурой и уровнем жидкости через шлейфы, реле отключает насос при аварии
• Объединённая система: ВЭРС-ПК2П версия 3.2 как центральный пункт, связанный с другими приборами по RS-485

Практические советы

• Выбирайте АКБ ёмкостью не менее 7 А·ч для гарантированной работы более 8 часов при отключении сети
• Перед первым запуском обязательно настройте прибор через ПО ВЭРС-ПК Prog - иначе реле будут работать в режиме по умолчанию
• При использовании нескольких приборов по RS-485 следите за адресацией - каждый должен иметь уникальный ID
• Не подключайте к выходам оповещатели с током больше 1 А - возможен выход из строя реле
• Запрещено открывать корпус при включённом питании - даже при 12 В есть риск замыкания на клеммах
• Считыватель Touch Memory используйте для быстрого сброса тревоги или перехода в сервисный режим - ключи должны храниться у ответственных лиц
