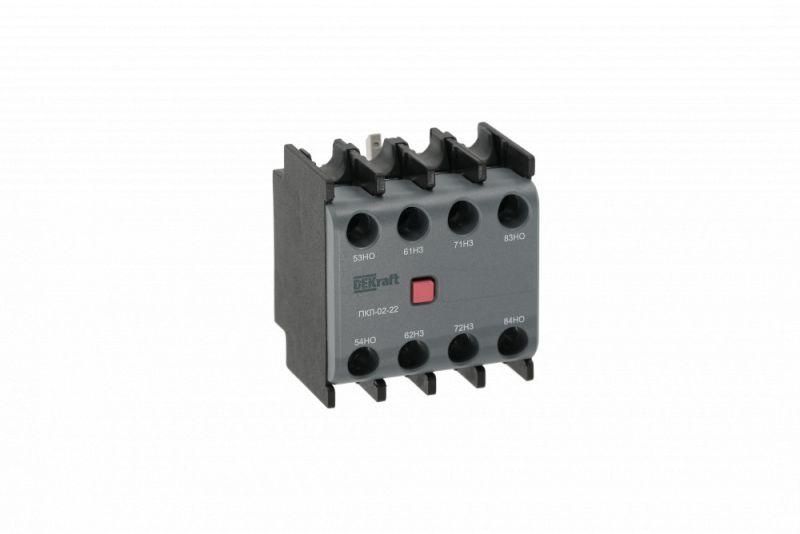

Приставка контактная лицевой установки 1НО+3НЗ ПКЛ-02 | 22177DEK DEKraft APC

Приставка контактная лицевой установки 1 нормально открытый + 3 нормально закрытых ПКЛ-02 - устройство для расширения числа вспомогательных контактов у контакторов серии DEKraft. Устанавливается на лицевую сторону, совместима с другими моделями контакторов. Артикул 22177dek.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения количества вспомогательных контактов у контакторов, когда штатных контактов недостаточно для управления цепями сигнализации, блокировок или автоматизации. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции. Подходит для работы в щитах автоматики и распределительных устройствах.

Технические характеристики

• Тип изделия: приставка контактная лицевой установки
• Количество контактов: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ)
• Номинальный рабочий ток (AC-15): 10 А
• Номинальное напряжение: до 690 В переменного тока
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: фронтальная установка на корпус контактора
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами серии КМ-102 DEKraft через защелку - достаточно плотно прижать её к передней панели контактора до характерного щелчка. Также совместима с аналогичными по габаритам и типу крепления контакторами других производителей, если они имеют стандартизированную посадочную площадку под приставки типа ПКЛ-02. Перед установкой проверьте соответствие посадочных размеров и расположения защелок. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям к вспомогательным контактам для коммутационной аппаратуры. Степень защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование в условиях повышенной запыленности, влажности или на открытом воздухе. Для таких условий требуется дополнительная защита корпуса.

Преимущества

• Увеличивает функциональность контактора без замены всего устройства
• Простая и быстрая фронтальная установка - не требует демонтажа контактора
• Надежное механическое соединение с использованием защелки - исключает случайное отсоединение
• Работает с высокими напряжениями до 690 В - подходит для промышленных сетей
• Срок службы и гарантия 3 года обеспечивают долговечность при правильной эксплуатации

Ограничения применения

• Не предназначен для работы вне закрытых щитов из-за низкой степени защиты IP20
• Не совместим с контакторами, не имеющими стандартизированной посадочной платформы ПКЛ-02
• Не рассчитана на частые перегрузки выше 10 А - возможен износ контактов
• Не подходит для цепей постоянного тока - указаны параметры только для переменного тока AC-15

Примеры использования

• Подключение сигнальной лампы «Работает» к контактору через нормально открытый контакт
• Блокировка запуска другого оборудования при включенном контакторе - используя нормально закрытые контакты
• Передача состояния контактора в PLC или реле контроля
• Автоматизация линии с несколькими этапами - где нужен сигнал о состоянии каждого контактора

Практические советы

• Проверяйте посадочные размеры контактора перед покупкой - даже если он от другого бренда, важно совпадение формы и места крепления
• При подключении проводов затягивайте винты равномерно, чтобы не повредить пластиковую основу
• Не используйте приставку в качестве главного коммутирующего элемента - она служит только для вспомогательных цепей
• При сборке щита учитывайте свободное место спереди - приставка выступает и должна быть легко доступна для осмотра
• Артикул 22177dek - точный идентификатор для заказа запасных частей. Храните его при ведении документации
