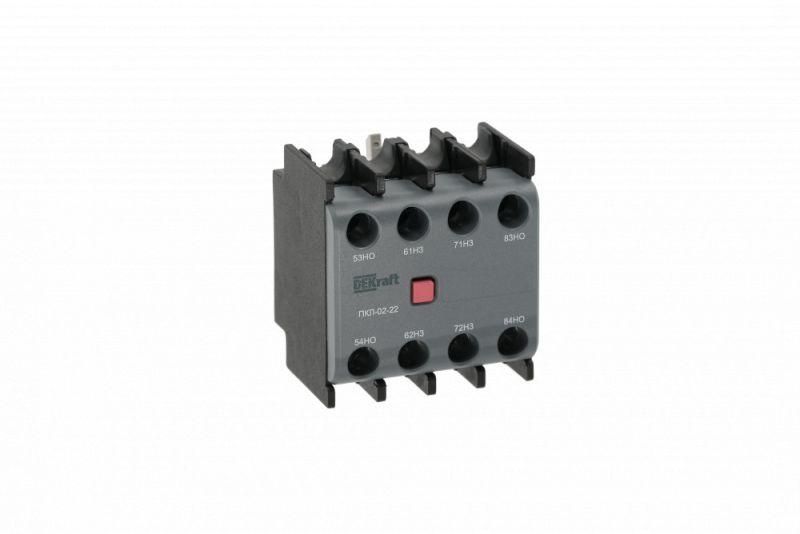

Приставка контактная лицевой установки 3НО+1НЗ ПКЛ-02 | 22176DEK DEKraft APC

Приставка контактная лицевой установки 3 нормально открытых + 1 нормально закрытый контакт ПКЛ-02 от DEKraft - устройство для расширения числа вспомогательных контактов у контакторов серии КМ-102 и совместимых моделей других производителей. Устанавливается на лицевую сторону, обеспечивает надёжное коммутирование цепей управления с током до 10 А.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения количества вспомогательных контактов в системах автоматизации. Она позволяет передавать сигналы состояния контактора - например, «включён» или «выключен» - в цепи управления, сигнализации или логических блоков. Применяется в пультах управления, станках, конвейерах, системах освещения и другом оборудовании, где требуется контроль работы основного аппарата без изменения его силовой части.

Технические характеристики

• Тип изделия: приставка контактная лицевой установки
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Номинальный рабочий ток (AC-15): 10 А
• Номинальное напряжение: до 690 В переменного тока
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: фронтальная установка на корпус контактора
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически соединяется с контакторами серии КМ-102 от DEKraft через защёлку - достаточно плотно прижать её к корпусу до щелчка. Также совместима с другими контакторами, имеющими аналогичную посадочную площадку и механизм фиксации. Для монтажа не требуются инструменты - достаточно рук. Подключение проводов осуществляется через винтовые клеммы: затягивайте их равномерно, чтобы избежать повреждения изоляции или плохого контакта. Диаметр подключаемого провода - рекомендовано до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не предназначено для использования во влажной среде, на улице или в местах с высоким уровнем запыления. Не применяйте в условиях взрывоопасной среды или сильных вибраций без дополнительной защиты.

Преимущества

• Увеличивает функциональность контактора без замены всего устройства
• Простая и быстрая установка - не требует демонтажа контактора
• Надёжная фиксация защёлкой, предотвращающая самопроизвольное отсоединение
• Поддерживает работу в широком диапазоне напряжений - до 690 В
• Совместима с продукцией других производителей при совпадении габаритов

Ограничения применения

• Не предназначен для коммутации силовых цепей - только вспомогательные цепи управления
• IP20 не допускает использование в помещениях с повышенной влажностью, пылью или агрессивной средой
• Работает только с контакторами, имеющими совместимый интерфейс крепления
• Не рассчитана на частые операции более 1200 раз в час - возможен перегрев и износ контактов

Примеры использования

• Подключение индикации включения станка через световой индикатор
• Передача сигнала «запущен» в PLC для логического управления
• Автоматическое отключение вентиляции после остановки насоса
• Создание блокировочных цепей между несколькими контакторами

Практические советы

• Перед установкой проверьте, что контактор выключен и отключён от сети
• Убедитесь, что посадочная поверхность контактора чистая - грязь может помешать фиксации
• При использовании с не-Dekraft контакторами сверьте габариты и расположение штырей
• Не используйте приставку ПКЛ-02 для коммутации нагрузок выше 10 А - даже кратковременно
• При длительной работе в режиме частых включений контролируйте температуру корпуса
• Артикул 22176dek - единственный идентификатор для заказа этой модели; другие номера не подходят
