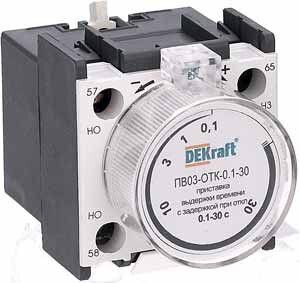

Приставка выдержки времени ПВ-03 1з+1р с задержкой при откл. 0.1-30с DEKraft 24115DEK APC

Приставка выдержки времени ПВ-03 от DEKraft - компактное устройство для создания задержки при отключении в цепях управления, совместимое с контакторами КМ-103. Артикул 24115dek позволяет легко найти аналогичные решения в каталоге DEKraft.

Назначение и область применения

Приставка ПВ-03 добавляет функцию временной задержки при отключении в схемы управления. Это необходимо там, где после прекращения сигнала управления контакты должны оставаться замкнутыми ещё несколько секунд - например, для плавного отключения двигателей, охлаждения оборудования или завершения цикла технологической операции. Устройство устанавливается на контакторы КМ-103 серий DEKraft и применяется в автоматизированных системах: конвейерах, насосных станциях, печном оборудовании, станках с программным управлением.

Технические характеристики

• Временная задержка: 0,1–30 секунд - регулируется вручную, точность достаточна для большинства промышленных задач
• Напряжение питания: 220 В переменного тока - работает от стандартной сети без дополнительных преобразователей
• Контакты: 1 нормально замкнутый (НЗ) + 1 переключающий - позволяет коммутировать нагрузку и передавать сигнал
• Номинальный ток контактов: 10 А - подходит для управления катушками контакторов, реле, маломощными нагрузками
• Номинальное напряжение контактов: до 690 В - обеспечивает работу в высоковольтных цепях управления
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и влажностью
• Монтаж: на монтажную плату - фиксируется защелкой прямо на корпусе контактора КМ-103
• Соответствие стандарту: IEC 60947-5-1 - соответствует требованиям к аппаратам управления и коммутационным устройствам

Совместимость и монтаж

Приставка ПВ-03 предназначена исключительно для установки на контакторы КМ-103 от DEKraft. Монтаж осуществляется путём защёлкивания на специальные направляющие на боковой поверхности контактора - никаких инструментов не требуется. Подключение проводов выполняется к клеммам на лицевой стороне устройства. Не совместима с другими моделями контакторов, даже от того же производителя, если они не имеют одинакового крепления. Для работы необходима предварительная проверка совпадения штырей и гнёзд на контакторе.

Безопасность и стандарты

Приставка ПВ-03 соответствует международному стандарту IEC 60947-5-1, который гарантирует надёжность и безопасность коммутационных элементов в промышленных системах. Степень защиты IP20 допускает использование только внутри электрошкафов, закрытых щитов и помещений с контролируемой средой. Не предназначен для открытой установки, на улице или в условиях повышенной запылённости.

Преимущества

• Простота установки - не требует сверления, крепления болтами или доработки шкафа
• Экономия места - занимает минимум пространства на DIN-рейке благодаря прямому креплению на контактор
• Нет внешних проводов управления - все соединения проходят через внутренние контакты контактора
• Надёжная механическая фиксация - защёлка не расцепляется при вибрациях
• Интервал 0,1–30 с покрывает большинство типовых задач автоматизации

Ограничения применения

• Не работает с постоянным током - питание только 220 В переменного тока
• Нельзя использовать вне закрытых шкафов из-за низкой степени защиты IP20
• Не подходит для частых включений более 1000 раз в час - возможен износ контактов
• Только совместим с контактами КМ-103; другие модели DEKraft не поддерживаются
• Не имеет индикации состояния - невозможно визуально определить, активирована ли задержка

Примеры использования

• Схема «звезда-треугольник»: после перехода в треугольник происходит отключение стартера, но ПВ-03 сохраняет замыкание на 2–3 секунды для плавного завершения переключения
• Остановка вентилятора: после отключения двигателя вентилятор продолжает работать 10 секунд для охлаждения
• Циклический процесс: после окончания рабочего цикла машина ждёт 5 секунд перед следующим запуском, чтобы избежать перегрева
• Защита от импульсов: задержка отключения предотвращает ложные срабатывания при кратковременных сбоях в цепи управления

Практические советы

• Перед установкой убедитесь, что контактор КМ-103 не поврежден - трещины или деформации на месте крепления могут помешать защёлке
• Настройте время задержки до монтажа: используйте отвертку для регулировки потенциометра, ориентируясь на шкалу на корпусе
• Подключите питание 220 В только после фиксации приставки - риск поражения током при работе под напряжением
• Проверьте соответствие тока нагрузки: если управляемая катушка потребляет больше 8 А, рекомендуется применить промежуточное реле
• При длительной эксплуатации в условиях вибраций периодически осматривайте место крепления - хотя защёлка прочная, она может ослабнуть
