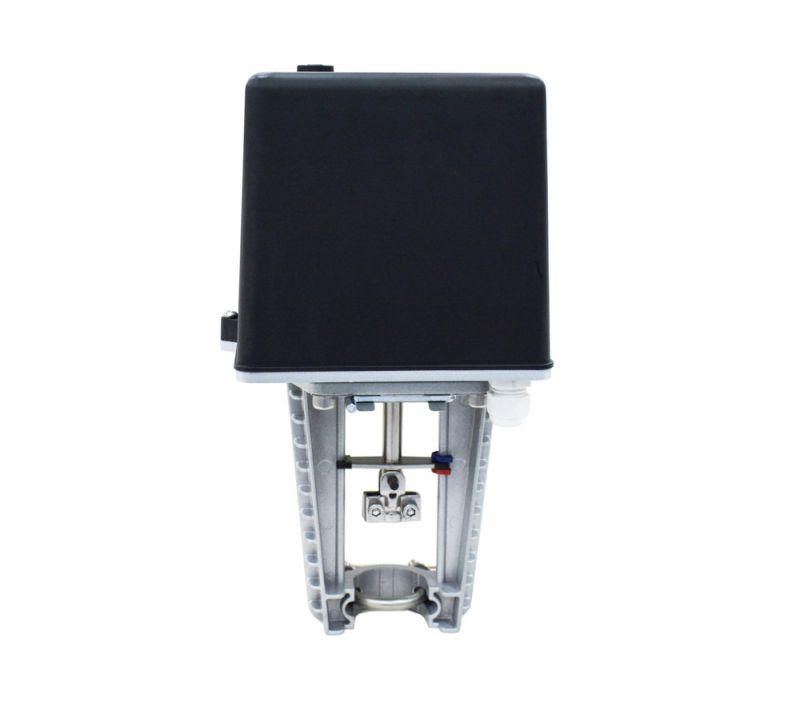

Привод клапана, для VGF, 1800Н 3-поз ~24В 16ВА IP54 | VGFA018F SE APC

Привод клапана для VGF 1800Н 3-позиционный 24В 16ВА IP54 от Systeme Electric предназначен для точного управления положением двух- и трёхходовых клапанов VGF в системах теплоснабжения и гидравлических контурах. Артикул vgfa018f обеспечивает надёжную работу при напряжении 24 В переменного тока и защищён от пыли и брызг.

Назначение и область применения

Привод клапана для VGF 1800Н 3-позиционный 24В 16ВА IP54 управляет положением клапанов VGF в системах отопления, горячего водоснабжения и теплообменниках. Он работает в режиме «открыто–закрыто–промежуточное положение», что позволяет регулировать поток теплоносителя с высокой точностью. Подходит для установки на трубопроводах в зданиях, котельных, промышленных объектах и HVAC-системах.

Технические характеристики

• Усилие: 1800 Н - достаточное для надёжного открывания/закрывания клапанов среднего и большого диаметра;
• Тип сигнала управления: 3-позиционный - три фиксированных состояния: полностью открыт, закрыт, частично открыт;
• Напряжение питания: 24 В переменного тока - совместим с распространёнными контроллерами и трансформаторами;
• Мощность потребления: 16 ВА - низкая нагрузка на источник питания;
• Степень защиты: IP54 - устойчив к пыли (не полностью герметичен, но пыль не попадает в количестве, нарушающем работу) и к брызгам воды со всех сторон;
• Тип привода: электромеханический - работает за счёт двигателя и механической передачи, без пневматических компонентов.

Совместимость и монтаж

Привод клапана для VGF 1800Н 3-позиционный 24В 16ВА IP54 совместим исключительно с клапанами серии VGF от Systeme Electric. Установка осуществляется через фланцевый крепёж - необходимо совпадение посадочных размеров и штоков. Монтаж допускается в любом положении, но рекомендуется избегать вертикальной ориентации снизу вверх, чтобы предотвратить скопление влаги внутри корпуса. Кабельный вход рассчитан на провода до 1,5 мм2. Для подключения используйте терминалы с затяжкой моментом 0,5–0,7 Нм.

Безопасность и стандарты

Привод соответствует требованиям EN 60730-1 и EN 60730-2-9 для автоматического управления бытовыми и аналогичными устройствами. Защита IP54 снижает риск повреждений при случайном контакте с водой или пылью. Не предназначен для работы во взрывоопасных зонах или в агрессивных химических средах.

Преимущества

• 3-позиционная логика управления упрощает алгоритмы регулирования - не требуются сложные PID-регуляторы;
• Низкое энергопотребление (16 ВА) снижает нагрузку на силовые цепи и экономит электроэнергию;
• Защита IP54 позволяет использовать привод в помещениях с повышенной влажностью - например, в котельных или технических этажах;
• Интеграция с существующими клапанами VGF минимизирует необходимость замены всей системы.

Ограничения применения

• Не подходит для постоянного перемещения между позициями - предназначен для дискретного переключения, а не для плавной регулировки;
• Работает только с 24 В переменного тока - несовместим с постоянным током или другими напряжениями;
• IP54 не гарантирует защиту от длительного воздействия воды или погружения - не применяйте в условиях прямого дождя или подземной установки;
• Не используется с клапанами других производителей - даже если они имеют похожий размер, крепление и шток могут отличаться.

Примеры использования

• Регулирование температуры в радиаторных контурах многоквартирного дома - привод переводит клапан в промежуточное положение при частичной нагрузке;
• Переключение между основным и резервным теплообменником в котельной - 3-позиционный сигнал даёт чёткую команду “основной”, “резервный” или “выключен”;
• Автоматическое отключение подачи ГВС ночью - привод закрывает клапан, затем снова открывает его утром по расписанию.

Практические советы

• Перед установкой проверьте соответствие типа клапана VGF - привод vgfa018f подходит только для моделей с усилием 1800 Н;
• При первом запуске выполните тестовое переключение между всеми тремя позициями - убедитесь, что механизм движется свободно без заеданий;
• Не забудьте выключить питание перед обслуживанием - хотя привод имеет низкое напряжение, контакт с клеммами опасен при наличии скачков;
• Если система работает в условиях частых перепадов температур, периодически осматривайте корпус на наличие конденсата - IP54 не препятствует образованию влаги внутри при резком остывании.
