Привод клапана, для VGF, 3000Н 0…10В/4…20мА ~220В 18ВА IP54 | VGFA030RL SE APC

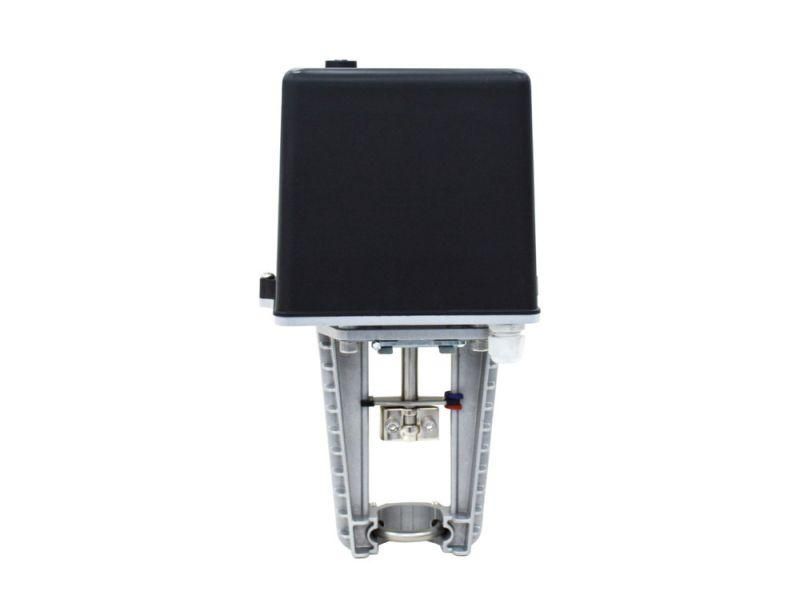

Привод клапана VGF 3000Н 0…10В/4…20мА 220В 18ВА IP54 от Systeme Electric предназначен для точного регулирования положения двух- и трёхходовых клапанов в системах теплоснабжения и вентиляции. Устройство получает управляющий сигнал от автоматических контроллеров и обеспечивает плавный ход на основе аналогового сигнала - 0–10 В или 4–20 мА. Артикул vgfa030rl соответствует серийной модели, совместимой с продукцией SE (Systeme).

Назначение и область применения

Привод клапана VGF 3000Н 0…10В/4…20мА 220В 18ВА IP54 используется для автоматического управления потоком теплоносителя или рабочей среды в системах отопления, ГВС, вентиляции и кондиционирования. Он работает в паре с клапанами VGF, преобразуя электрический сигнал в механическое движение штока. Подходит для установки в помещениях с умеренной влажностью - например, в котельных, технических помещениях зданий, на насосных станциях.

Технические характеристики

• Максимальное усилие: 3000 Н - позволяет открывать и закрывать клапаны с высоким гидравлическим сопротивлением;
• Управление: аналоговые сигналы 0–10 В или 4–20 мА - совместим с большинством современных терморегуляторов и БАС;
• Питание: 230 В ~, 50 Гц, мощность 18 ВА - требует стабильной сети, не предназначено для работы от постоянного тока;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды из любого направления;
• Работа: непрерывная - рассчитан на длительную работу без перерыва;
• Индикация: отсутствует - состояние положения определяется внешним контроллером.

Совместимость и монтаж

Привод клапана VGF 3000Н 0…10В/4…20мА 220В 18ВА IP54 совместим исключительно с клапанами серии VGF от Systeme Electric. Крепится фланцевым соединением - требуется предварительная проверка посадочных размеров. Монтаж выполняется на вертикальной или горизонтальной трубе, согласно указаниям производителя. Электропитание и управление подводятся через клеммную колодку, доступную после снятия крышки. Обязательно соблюдать полярность при подключении сигнала 0–10 В. Для 4–20 мА - допускаются любые полярности, так как это токовая петля.

Безопасность и стандарты

Привод соответствует требованиям безопасности EN 60730-1 и EN 60730-2-9 для автоматических устройств управления. Защита IP54 снижает риск повреждений от пыли и случайных брызг, но не гарантирует работу в условиях постоянного контакта с водой или влажной среде. Не применяется во взрывоопасных зонах.

Преимущества

• Поддержка двух типов сигналов - 0–10 В и 4–20 мА - даёт гибкость при интеграции в существующие системы;
• Высокое усилие 3000 Н - надёжно работает даже с крупными клапанами и при повышенном давлении;
• Надёжная защита IP54 - продлевает срок службы в условиях технологических помещений;
• Непрерывный режим работы - не требует остановок для охлаждения;
• Совместимость с экосистемой Systeme Electric - минимизирует риски несовпадения компонентов.

Ограничения применения

• Не подходит для работы с жидкостями выше +60 C - температурный диапазон ограничен конструкцией уплотнений;
• Запрещена установка в местах с постоянным воздействием струй воды, дождём или влажностью >95 % RH - IP54 недостаточно для таких условий;
• Не работает от постоянного тока - требует именно переменного напряжения 230 В ~;
• Отсутствие встроенной индикации - невозможно визуально определить текущее положение без внешнего контроля;
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - возможен перегрев двигателя.

Примеры использования

• Регулировка подачи горячей воды в радиаторы в системе тёплого пола;
• Автоматическое переключение между контурами в трёхходовом смесителе котельной;
• Контроль расхода воздуха в воздушных каналах HVAC-систем;
• Управление подачей теплоносителя в теплообменники на промышленных объектах.

Практические советы

• Перед монтажом проверьте соответствие типа клапана (2-ходовой / 3-ходовой) и его максимального усилия - привод VGF 3000Н рассчитан именно на 3000 Н, больше - не подходит;
• При использовании сигнала 4–20 мА убедитесь, что источник сигнала имеет достаточную нагрузочную способность - минимальная нагрузка 250 Ом;
• Для долгой службы избегайте установки рядом с источниками сильных электромагнитных помех - например, частотниками или сварочными аппаратами;
• При замене старого привода - используйте тот же артикул vgfa030rl, чтобы сохранить совместимость с контроллером и клапаном;
• Проверяйте затяжку фланцевых болтов равномерно - перекос может вызвать утечку или преждевременный износ уплотнений.
