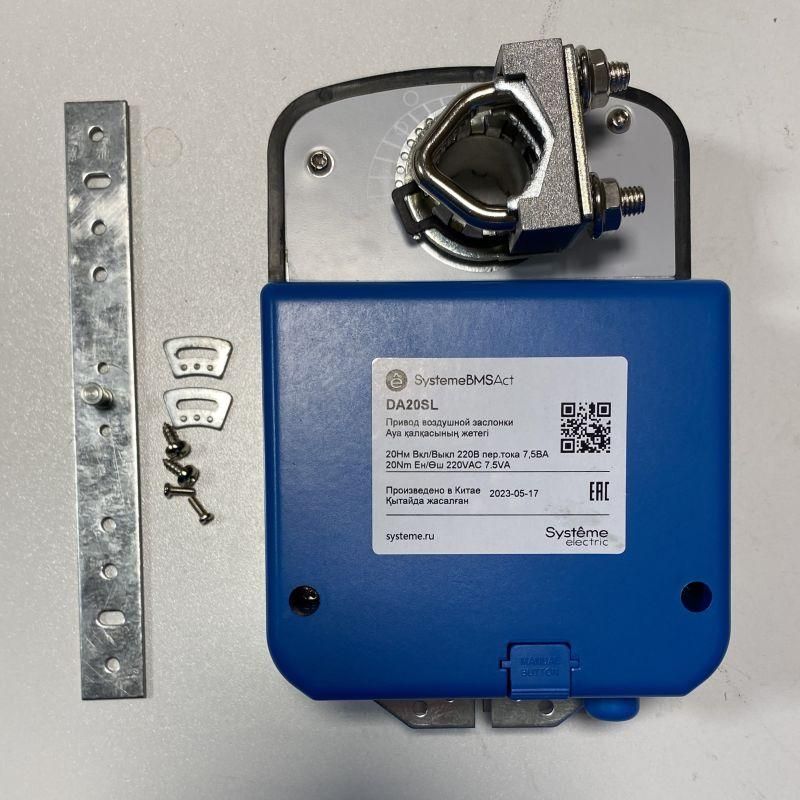

Привод воздушной заслонки, 20 Нм, упр. 2-поз, 220VAC - DA20SL APC

Привод воздушной заслонки 20Нм 2-позиционный 220В от Systeme Electric (арт. da20sl) предназначен для автоматического открывания и закрывания воздуховодов в системах вентиляции и кондиционирования. Устройство работает в двух положениях - полностью открыто или полностью закрыто - и управляет потоком воздуха на основе сигнала от контроллера.

Назначение и область применения

Привод воздушной заслонки 20Нм 2-позиционный 220В используется для управления воздушными заслонками в системах вентиляции, кондиционирования и дымоудаления. Подходит для установки на прямоугольные или круглые каналы, где требуется точное переключение между двумя крайними положениями. Применяется в коммерческих зданиях, промышленных объектах, лабораториях и помещениях с требованиями к герметичности.

Технические характеристики

• Крутящий момент: 20 Нм - обеспечивает надёжное открытие и закрытие заслонок даже при повышенном давлении воздуха;
• Тип управления: 2-позиционный - работает только в режимах “открыто” и “закрыто”, без промежуточных позиций;
• Напряжение питания: 230 В переменного тока (+-10%) - совместим с сетями 220–240 В, распространёнными в России и странах СНГ;
• Работает в режиме ON/OFF - не требует аналогового регулирования;
• Максимальная частота включения: до 5 циклов/час - рекомендовано для умеренного числа переключений;
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с высокой влажностью или запылённостью;
• Рабочий температурный диапазон: от –10 C до +50 C - допустимо использование в неотапливаемых помещениях, но не на улице.

Совместимость и монтаж

Привод воздушной заслонки 20Нм 2-позиционный 220В крепится к валу заслонки через фланец с посадочным отверстием Ø18 мм. Для установки необходима механическая связь между выходным валом привода и осью заслонки - желательно использовать жесткий соединительный элемент (например, штангу или муфту). Монтаж выполняется на горизонтальной или вертикальной поверхности воздуховода. Кабель подводится через входную гильзу - провода подключаются к клеммной колодке внутри корпуса. Обязательно соблюдать полярность при подключении к сети 230 В.

Безопасность и стандарты

Привод соответствует европейским нормам безопасности EN 60730-1 и EN 60730-2-9 для автоматических устройств управления. Имеет сертификат CE. Не содержит опасных веществ согласно RoHS. Рекомендуется использовать в сочетании с устройствами защиты от перегрузки и короткого замыкания.

Преимущества

• Высокий крутящий момент 20 Нм позволяет работать с крупными заслонками и при значительном перепаде давления;
• Устойчивость к пыли и влаге (IP54) снижает риск отказа в сложных условиях эксплуатации;
• Простая двухпозиционная логика управления упрощает интеграцию в базовые системы автоматизации;
• Компактный корпус легко монтируется даже в ограниченном пространстве;
• Известный бренд Systeme Electric гарантирует долговечность и доступность запчастей.

Ограничения применения

• Не подходит для регулирования потока воздуха - только два крайних состояния;
• Не предназначена для работы вне помещений - не имеет защиты от прямого дождя или мороза ниже –10 C;
• Частота переключений ограничена - более 5 циклов в час может снизить срок службы;
• Несовместим с системами, требующими плавного изменения положения заслонки (например, с PID-регуляторами);
• Требуется внешний источник питания 230 В - нельзя питать от 24 В постоянного тока или от контроллеров с малой мощностью.

Примеры использования

• Закрытие воздуховода при аварийной остановке кондиционера;
• Переключение режима вентиляции между рабочим и ночным режимом;
• Автоматическое перекрытие канала при срабатывании дымовой сигнализации;
• Управление приточно-вытяжной системой в лаборатории с изменением режима по расписанию.

Практические советы

• Перед установкой проверьте, что вал заслонки свободно поворачивается - заедание увеличит нагрузку на привод и вызовет перегрев;
• Используйте комплектующие с подходящим посадочным диаметром - выходной вал привода da20sl имеет Ø18 мм;
• Подключайте привод через контактор или реле, особенно если он управляется PLC - чтобы избежать помех и перегрузки контроллера;
• Проверяйте состояние механизма каждые 6 месяцев - смазывайте шарниры специальным составом для вентиляционных систем;
• Если система часто переключается - рассмотрите возможность перехода на привод с более высокой частотой включения или с функцией мягкого старта.
