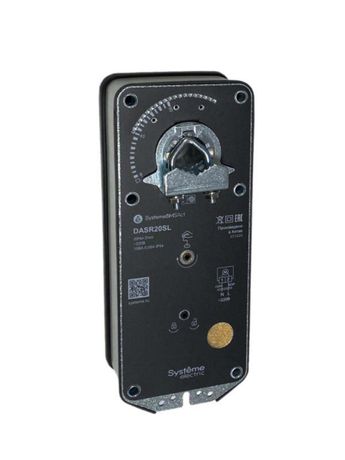

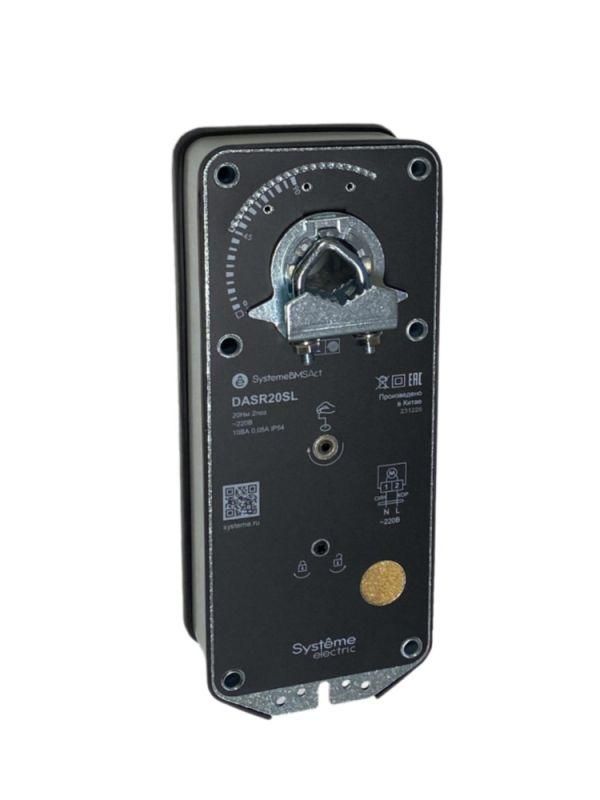

Привод воздушной заслонки с пруж. возвратом, 20Нм 2поз ~220В | DASR20SL Systeme Electric APC

Привод воздушной заслонки Systeme Electric dasr20sl предназначен для точечного управления положением заслонки в системах вентиляции и кондиционирования - открывает или закрывает её на 90° при получении управляющего сигнала и автоматически возвращается в исходное положение при отключении питания благодаря встроенной пружине.

Назначение и область применения

Привод воздушной заслонки dasr20sl используется там, где требуется двухпозиционное управление - полностью открытый или полностью закрытый режим. Подходит для установки на воздуховодах в системах приточно-вытяжной вентиляции, рекуперации, дымоудаления и кондиционирования. Применяется в коммерческих зданиях, офисах, складах и производственных помещениях, где важна энергоэффективность и безопасность.

Технические характеристики

• Крутящий момент: 20 Нм - достаточен для управления заслонками до 800×800 мм в типичных условиях;
• Напряжение питания: 230 В переменного тока (~220 В) - совместим с сетями бытовой и промышленной электросети;
• Режим работы: 2-позиционный - работает только в двух состояниях: “открыто” и “закрыто”, без регулирования промежуточных углов;
• Возврат: пружинный - при потере питания заслонка автоматически возвращается в аварийное положение (обычно “закрыто”), что повышает безопасность;
• Угол поворота: 90° - соответствует стандартному ходу воздушных заслонок;
• Максимальная частота переключений: не указана - не предназначен для частых циклических включений более 5–10 раз в час.

Совместимость и монтаж

Привод dasr20sl крепится к валу заслонки через фланец с посадочным отверстием под шлиц или круглый вал диаметром до 14 мм. Установка требует доступа к месту крепления и наличия механической связи между приводом и заслонкой. Для подключения используются два провода - L (фаза) и N (ноль). Клеммы расположены в корпусе, защищённом крышкой. Монтаж допускается в вертикальном и горизонтальном положении. Не требует внешнего контроллера - управляется напрямую от терморегулятора, реле или системы БАС.

Безопасность и стандарты

Привод воздушной заслонки Systeme Electric dasr20sl соответствует требованиям безопасности EN 60730-1 и EN 60730-2-14 для автоматических электрических устройств. Защита IP54 - предохраняет от попадания пыли и брызг воды, что позволяет использовать его в помещениях с повышенной влажностью, но не во влажных средах или на улице.

Преимущества

• Автоматический возврат при отключении питания снижает риск утечки тепла/холода и обеспечивает пожарную безопасность;
• Высокий крутящий момент 20 Нм надёжно преодолевает сопротивление заслонки даже при слабом давлении в воздуховоде;
• Простая схема подключения - не нуждается в дополнительных модулях или программировании;
• Надёжная конструкция с металлическими деталями передачи - долговечен при правильной эксплуатации.

Ограничения применения

• Не подходит для регулируемых систем - не имеет аналогового выхода и не может занимать промежуточные положения;
• Не рассчитан на постоянную работу - длительное включение свыше 1 часа может вызвать перегрев;
• Запрещено использование в взрывоопасных зонах, на открытом воздухе и в агрессивных средах (пар, кислоты, щёлочи);
• Не совместим с системами на 12/24 В постоянного тока - требует именно 230 В переменного тока.

Примеры использования

• Закрытие приточных каналов ночью в HVAC-системах офисного здания для экономии энергии;
• Перекрытие дымоудаления после срабатывания пожарной сигнализации;
• Изоляция участка вентиляции при ремонте оборудования;
• Обеспечение герметизации в камерах с контролируемой температурой (например, в лабораториях).

Практические советы

• Перед установкой проверьте, чтобы вал заслонки был чистым и свободно вращался - грязь или деформация увеличат нагрузку и снизят срок службы привода dasr20sl;
• При монтаже используйте соединительные элементы, совпадающие по форме и размеру - не адаптируйте заслонку под привод, а подбирайте привод под заслонку;
• Не подключайте привод воздушной заслонки Systeme Electric dasr20sl к выключателям с подсветкой - микротоки могут вызывать самопроизвольные срабатывания;
• Проверяйте состояние пружины раз в год - при затруднённом возврате возможна потеря усилия из-за усталости материала.
