Прижим НЛ-ПР гальванопокрытие У3 - Н0115170000 СОЭМИ

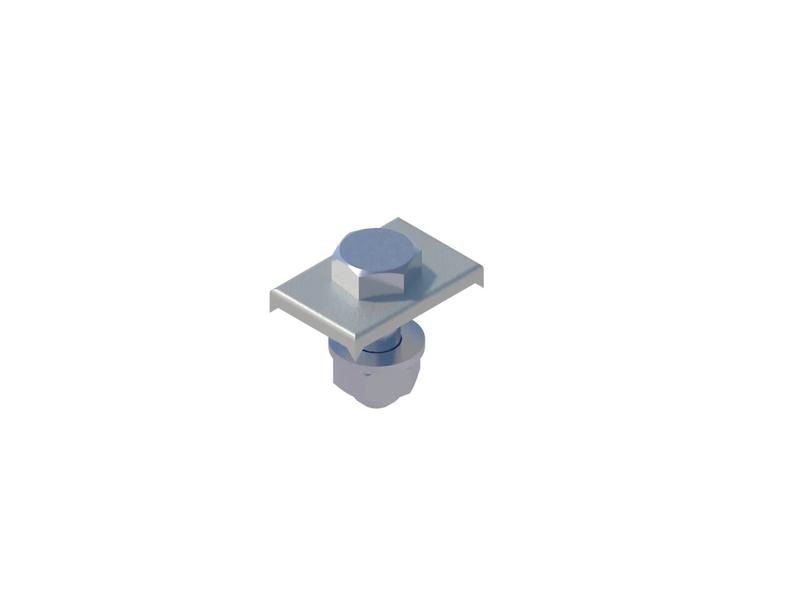

Прижим НЛ-ПР У3 - это болтовой прижим из стали с гальваническим покрытием, предназначенный для надёжного механического и электрического соединения лестничных лотков с кабельными полками, профилями и консолями. Бренд СОЭМИ и артикул н0115170000 указывают на серийную продукцию, применяемую в системах кабельной организации.

Назначение и область применения

Прижим НЛ-ПР У3 используется для фиксации металлических лестничных лотков к опорным элементам - кабельным полкам, профильным направляющим или консолям. Его основная задача - удерживать лоток в заданном положении и одновременно обеспечить непрерывный электрический контакт между лотком и конструкцией, что важно для заземления системы. Применяется в промышленных объектах, энергообъектах, цехах с высокими требованиями к безопасности электроустановок.

Технические характеристики

• Тип изделия: прижим болтового типа
• Материал: сталь - прочная, долговечная основа, выдерживающая механические нагрузки
• Защитное покрытие: гальваническое - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип крепления: болтовое - позволяет использовать стандартные болты М8
• Исполнение: универсальное - совместимо с большинством типов лестничных лотков
• Цвет: серый - соответствует цветовой гамме металлопроката и кабельных систем

Совместимость и монтаж

Прижим НЛ-ПР У3 рассчитан на установку с помощью болта М8. Он комплектуется необходимыми метизами - достаточно иметь подходящие гайки и шайбы. Для монтажа необходимо просверлить отверстие в стенке лотка и в опорной поверхности (полке/консоли), затем совместить зубчатые части прижима и затянуть болт до плотного контакта. Гальваническое покрытие сохраняет проводимость даже после длительной эксплуатации. Посадочная площадка имеет форму, обеспечивающую самоприспускание к поверхности лотка - снижается риск плохого контакта.

Безопасность и стандарты

Прижим НЛ-ПР У3 обеспечивает функциональное заземление согласно требованиям ПУЭ к металлическим кабельным системам. Электрическая связь через зубцы гарантирует низкое переходное сопротивление, что является важным условием защиты от поражения током и помех. Соответствие нормам достигается за счёт сплошного металлического контура между лотком и несущей конструкцией.

Преимущества

• Обеспечивает двойную функцию: механическое крепление + электрическое соединение
• Зубчатая поверхность увеличивает площадь контакта, повышая надёжность заземления
• Гальваническое покрытие продлевает срок службы в помещениях с высокой влажностью
• Не требует дополнительных деталей для создания электросвязи - всё в одном изделии
• Подходит для массового монтажа благодаря унифицированному исполнению

Ограничения применения

• Не применяется для неметаллических лотков - требуется наличие металлической поверхности для контакта
• Не рекомендуется для внешних открытых участков без дополнительной защиты от осадков - хотя покрытие устойчиво, постоянное воздействие воды может со временем вызвать коррозию
• Не заменяет специализированные заземляющие перемычки при наличии больших расстояний между секциями лотка

Примеры использования

• Фиксация лестничных лотков на стальных кабельных полках в производственных цехах
• Монтаж кабельных трасс на технологических эстакадах и в подземных каналах
• Установка в распределительных пунктах, где требуется гарантированное заземление всех металлоконструкций
• Применение на заводах, АЭС, химических предприятиях - там, где важна целостность системы заземления

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в лотке и болта М8 - не допускайте перекосов
• Затягивайте болт равномерно, чтобы зубья равномерно вошли в материал лотка - недостаточно усилия снижает контакт, слишком большое - деформирует металл
• При использовании в агрессивных средах периодически контролируйте состояние покрытия - при появлении следов ржавчины замените прижим
• Артикулы н0115170000 и 115170000 взаимозаменяемы - различаются лишь форматом записи, одинаковый продукт от СОЭМИ
• Для длинных трасс используйте прижим НЛ-ПР У3 каждые 1–1,5 метра - этого достаточно для стабильного заземления
