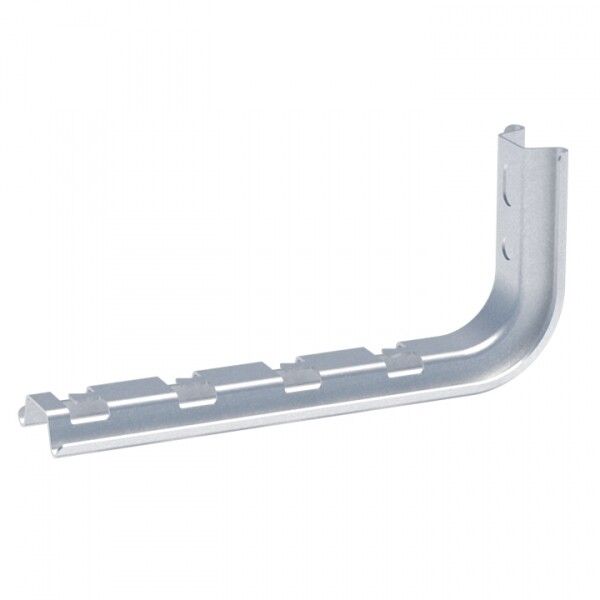

Профиль Омега для проволочного лотка L-образ. осн.300 1.5мм сталь EKF omplp300

Профиль Омега для проволочного лотка L-образный основной 300 мм 1,5 мм сталь от EKF - элемент системы R-Line, предназначенный для формирования жесткой базовой конструкции кабельных трасс. Этот профиль обеспечивает прочную опору для проволочных лотков, удерживая их в заданном положении при подвесном монтаже. Артикул omplp300 используется в комплексных решениях для прокладки силовых и сигнальных кабелей в зданиях промышленного, коммерческого и офисного назначения.

Назначение и область применения

Профиль Омега для проволочного лотка L-образный основной 300 мм 1,5 мм сталь служит несущим элементом в системе R-Line. Он фиксирует проволочные лотки на потолке или стене через подвесы, образуя прямолинейные участки кабельной трассы. Применяется там, где требуется надежная, легко модифицируемая система прокладки кабелей: в цехах, серверных, распределительных щитовых, административных зданиях. Подходит для прокладки силовых, контрольных, сетевых и телекоммуникационных кабелей.

Технические характеристики

• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности
• Ширина лотка: 300 мм - соответствует стандартному шагу проволочных лотков R-Line
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при подвеске на расстоянии до 2 метров
• Форма профиля: L-образная - позволяет закрепить лоток снизу, создавая открытую кабельную дорожку
• Угол изгиба: 90° (300 град. - указание на угол развёртки профиля, фактический угол установки - прямой)
• Покрытие: горячеоцинкованное - долговечное, без краски, не требует обслуживания
• Цвет: серый - единый цвет всей серии EKF-Line, совместим с другими компонентами
• Гарантия: 36 месяцев - подтверждает соответствие требованиям к долговечности

Совместимость и монтаж

Профиль Омега для проволочного лотка L-образный основной 300 мм 1,5 мм сталь совместим исключительно с проволочными лотками серии R-Line от EKF. Монтаж выполняется с помощью подвесов (не входят в комплект): профиль крепится к перекрытию или стене анкерами или шпильками, затем в него вставляются лотки. Установка происходит в один этап - лоток просто заводится в профиль и фиксируется самотяжением. Нет необходимости использовать углы, переходники или соединители - все повороты делаются путём гибки самого лотка на месте.

Безопасность и стандарты

Система R-Line прошла испытания на огнестойкость: при возгорании профиль сохраняет форму и не выделяет токсичных веществ. Горячее цинкование соответствует ГОСТ 14771, что гарантирует антикоррозийную защиту в соответствии с нормами для внутренних помещений. Производитель заявляет соответствие требованиям безопасности для электроустановок, однако окончательная проверка на соответствие ПУЭ должна проводиться проектной организацией.

Преимущества

• Высокая скорость сборки - нет нужды собирать сложные узлы, достаточно вставить лоток в профиль
• Легкость - стальная конструкция с минимальным весом снижает нагрузку на крепления
• Адаптивность - можно менять направление трассы прямо на объекте, без заказа специальных деталей
• Долговечность - оцинковка предотвращает ржавчину, даже при частых влажных уборках
• Совместимость с широким спектром лотков - подходит для всех типоразмеров R-Line

Ограничения применения

• Не предназначен для наружной установки - несмотря на оцинковку, не рассчитан на постоянное воздействие осадков и УФ-лучей
• Не рекомендован для мест с механическими ударными нагрузками - например, рядом с движущимся оборудованием
• Требует точного расчета шага подвесов - при расстояниях более 2 м возможен прогиб лотка
• Не подходит для кабелей с внешним диаметром свыше 80 мм - лоток ограничен по вместимости

Примеры использования

• Прокладка кабелей питания и управления в автоматизированных цехах
• Разводка сети Ethernet и телефонии в многоэтажных офисах
• Обустройство кабельных трасс в серверных помещениях с плотной укладкой
• Интеграция в существующие системы - замена старых металлических лотков без переделки креплений

Практические советы

• При планировании трассы учтите, что профиль имеет ширину 300 мм - выбирайте лотки того же размера
• Для длинных прямых участков используйте минимум два подвеса на каждый метр - так снизится риск провисания
• При работе в сырых помещениях (например, в подвале) дополнительно проверьте целостность цинкового покрытия после монтажа
• Не применяйте этот профиль как самостоятельный несущий элемент - он работает только в паре с проволочным лотком
• Закупайте запасные части заранее - особенно если трасса сложная и требует множества разрезов и адаптаций
