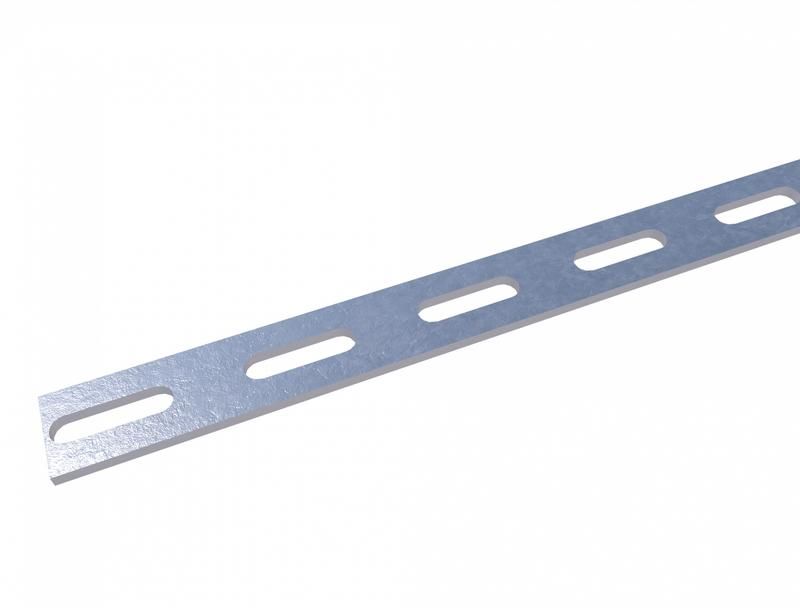

Монтажный профиль полоса ГМП.20.3.2000.3.1 - Н0111511701 СОЭМИ

Монтажный профиль L2000 сталь 3 мм горячеоцинкованный полоса от СОЭМИ - это прочная перфорированная стальная лента, предназначенная для надежного крепления инженерных коммуникаций, кабельных лотков, труб и аппаратуры на стенах и конструкциях. Артикулы н0111511701 и 111511701 соответствуют требованиям ТУ 25.11.23-029-05774835-2022 и подходят для промышленного монтажа в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Монтажный профиль L2000 сталь 3 мм горячеоцинкованный полоса используется для создания жестких опорных конструкций в системах электромонтажа и механической фиксации. Применяется для:

• Крепления кабельных лотков, коробов и каналов;
• Фиксации трубопроводов, воздуховодов и шлангов;
• Установки панелей управления, распределительных щитов и другого оборудования;
• Сборки рам, стоек и несущих элементов в промышленных зонах.

Подходит для внутренних и частично наружных работ - например, в цехах, на элеваторах, в подстанциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Материал: сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям;
• Толщина: 3 мм - гарантирует жесткость при нагрузках и долговечность;
• Длина: 2000 мм - стандартная длина для удобного транспортирования и резки на месте;
• Ширина (высота): 20 мм - оптимальна для совмещения с типовыми крепежными элементами;
• Перфорация: односторонняя - позволяет крепить профиль к поверхности через отверстия, сохраняя свободную сторону для установки крепежа;
• Покрытие: горячее цинкование - защищает от коррозии даже при повреждении поверхности; IP67-совместимо по уровню защиты от внешней среды;
• Цвет: серый - естественный цвет цинкового слоя, не требует окраски;
• Климатическое исполнение: УТ1,5 - работает при температурах от −50C до +50C и в условиях повышенной влажности.

Совместимость и монтаж

Производится с односторонней перфорацией - отверстия расположены равномерно по всей длине. Для монтажа используются болты, саморезы или анкерные крепления, соответствующие диаметру перфорационных отверстий (обычно 6–8 мм). Профиль легко режется ножницами по металлу или углошлифовальной машиной. Крепление к стене выполняется через перфорацию, а оборудование крепится к противоположной, неперфорированной стороне с помощью хомутов, кронштейнов или специальных крепежных планок. Совместим с большинством стандартных кабельных лотков и крепежных систем, используемых в промышленном электромонтаже.

Безопасность и стандарты

Изготовлен в соответствии с техническими условиями ТУ 25.11.23-029-05774835-2022. Горячее цинкование соответствует ГОСТ 14771-76 и обеспечивает антикоррозийную защиту без необходимости дополнительной обработки. Климатическое исполнение УТ1,5 подтверждает соответствие нормам для работы в условиях сухого и влажного климата, включая помещения с возможным образованием конденсата.

Преимущества

• Высокая несущая способность благодаря толщине 3 мм - выдерживает значительные весовые нагрузки;
• Горячее цинкование продлевает срок службы до 20+ лет даже в агрессивных средах;
• Односторонняя перфорация упрощает сборку и снижает риск перекоса при монтаже;
• Не требует дополнительной антикоррозийной обработки после резки - край остается защищен;
• Легко адаптируется под любые проекты - можно резать, гнуть, сваривать (при необходимости);
• Совместим с широким спектром крепежа и комплектующих - не требуется поиск специализированных деталей.

Ограничения применения

• Не предназначена для использования в качестве несущего элемента в конструкциях с динамическими или ударными нагрузками (например, вибрационные станки без демпферов);
• Не рекомендуется применять в контакте с кислотами, щелочами или соляными растворами - хотя цинк защищает, длительный контакт с агрессивными веществами может вызвать коррозию;
• При использовании вне помещений необходимо дополнительно контролировать уровень влаги и наличие осадков - в условиях постоянного намокания срок службы может снизиться;
• Не является изолирующим материалом - не заменяет электрическую изоляцию при работе с токоведущими частями.

Примеры использования

• Крепление кабельных трасс в цехе металлургического завода;
• Фиксация трубопроводов холодного водоснабжения в подвале административного здания;
• Монтаж панелей управления на стойках в распределительном пункте;
• Создание каркаса для кабельных лотков в серверной комнате;
• Сборка временных конструкций для организации рабочих мест на стройплощадке.

Практические советы

• При резке профиля используй защитные очки и перчатки - края остаются острыми даже после цинкования;
• Выбирай болты и шпильки с диаметром, соответствующим шагу перфорации - обычно 10–15 мм;
• Если профиль будет установлен вертикально, увеличь плотность крепления к стене - каждые 600–800 мм для нагрузок более 10 кг/м;
• Для длинных участков (>5 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве;
• Проверьте посадочные места перед установкой - особенно важно при использовании с кабельными лотками других производителей;
• Артикулы н0111511701 и 111511701 - одинаковый продукт, отличаются лишь форматом номера в базах поставщиков.
