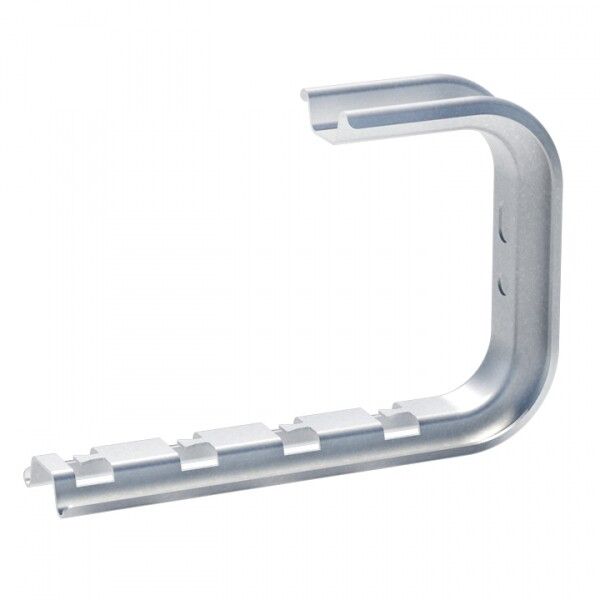

Профиль Омега для проволочного лотка С-образ. осн.300 1.5мм EKF ompcp300

Профиль С-Омега для проволочного лотка 300мм, толщина 1.5мм от бренда EKF - опорный элемент системы R-Line, обеспечивающий жёсткую фиксацию и распределение нагрузки на проволочные лотки. Артикул ompcp300 применяется в кабельных трассах зданий промышленного, коммерческого и офисного назначения.

Назначение и область применения

Профиль С-Омега для проволочного лотка 300мм, толщина 1.5мм служит основным крепёжным элементом для установки проволочных лотков R-Line. Он формирует несущую раму, на которую устанавливаются сами лотки, обеспечивая равномерное распределение веса кабелей. Применяется в помещениях с высокими требованиями к надёжности и скорости монтажа: серверных, производственных цехах, АЗС, энергообъектах, торговых комплексах. Подходит для вертикальной и горизонтальной прокладки кабелей.

Технические характеристики

• Тип изделия: перфопрофиль с отверстиями для крепления
• Исполнение: опорный кронштейн (не является лотком, а крепится к стене/потолку)
• Ширина совместимости: 300 мм - точно соответствует ширине лотков R-Line этого размера
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при минимальном весе
• Несущая способность: 18 кН - выдерживает нагрузку до 1800 кг на один профиль
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: горячий цинк - более долговечное, чем электроцинкование
• Угол изгиба: 30 градусов - позволяет формировать наклонные участки трассы без дополнительных угловых элементов
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев
• Тип крепления: безвинтовой - монтируется с помощью специальных замковых соединений, исключающих использование болтов и гаек

Совместимость и монтаж

Профиль С-Омега для проволочного лотка 300мм, толщина 1.5мм совместим только с лотками R-Line шириной 300 мм. Крепление осуществляется через перфорированные отверстия на поверхности профиля. Благодаря безвинтовому механизму, монтаж выполняется вручную - достаточно вставить кронштейн в предварительно установленный крепёжный штырь и зафиксировать щелчком. Угол 30° позволяет легко формировать наклонные участки трассы, снижая потребность в дополнительных комплектующих. Монтаж возможен на бетон, кирпич, металл и деревянные конструкции с использованием подходящих анкеров или крепёжных штырей.

Безопасность и стандарты

Профиль С-Омега для проволочного лотка 300мм, толщина 1.5мм разработан в рамках системы R-Line EKF, которая прошла испытания на огнестойкость. При возгорании материал не распространяет пламя и сохраняет форму, что гарантирует целостность кабельной трассы. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии C3–C4 по ISO 12944. Профиль не содержит токсичных покрытий и безопасен для внутренней установки.

Преимущества

• Высокая несущая способность - 18 кН позволяет использовать профиль даже при плотной укладке кабелей
• Безвинтовой монтаж - экономит время, не требует инструментов, минимизирует риск потери крепёжа
• Угол 30° - упрощает создание наклонных маршрутов без дорогостоящих уголков
• Горячее цинкование - увеличивает срок службы в агрессивных средах (влажность, температурные колебания)
• Лёгкий вес - упрощает транспортировку и работу на высоте
• Совместимость с сериями EKF-Line - все элементы системы взаимозаменяемы и унифицированы

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - хотя цинк устойчив, длительное воздействие осадков и УФ-лучей может снизить срок службы
• Работает только с лотками R-Line шириной 300 мм - несовместим с другими типами лотков или лотками другого размера
• Не рекомендован для мест с постоянными механическими ударными нагрузками - например, рядом с движущимися механизмами
• Требует точного соблюдения шага крепления - максимальный интервал между точками крепления не должен превышать 1,5 метра при максимальной нагрузке

Примеры использования

• Прокладка силовых кабелей в производственном цехе с частыми изменениями конфигурации оборудования
• Создание кабельных трасс в серверной комнате - быстрый доступ к кабелям, возможность модификации без демонтажа
• Обустройство кабельных каналов в торговом центре - сочетание эстетики, безопасности и простоты обслуживания
• Аксессуары для автономных систем связи в зонах с ограниченным доступом - благодаря лёгкости и отсутствию винтов можно монтировать в труднодоступных местах

Практические советы

• При выборе профиля проверьте соответствие ширины - 300 мм должны точно совпадать с шириной лотка, иначе он будет люфтить
• Для длинных трасс используйте не менее двух точек крепления на каждый профиль - особенно при заполнении лотка на 70% и выше
• При монтаже на бетон используйте анкерные штыри с диаметром 8–10 мм - они лучше всего работают с безвинтовой системой
• Не допускайте перегрузки - 18 кН - это предел для одного профиля; при большей массе кабелей добавьте ещё один профиль параллельно
• При необходимости изменить направление трассы - просто согните профиль по заданному углу 30°, не требуется покупать дополнительные детали
• Храните профили в сухом помещении - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой
