Профильная рейка CL2512UP2000FS 2066 2M FS 2000x25x12 мм OBO Bettermann 1117033

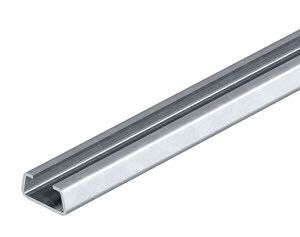

Рейка профильная 2000x25x12 мм от OBO BETTERMANN (арт. 1117033, CL2512UP2000FS) - это стальная несущая рейка с C-образным профилем, предназначенная для сборки жестких конструкций в электроустановках, панелях управления и системах крепления оборудования.

Назначение и область применения

Рейка профильная 2000x25x12 мм используется как базовый элемент для монтажа шкафов, стоек, направляющих и других компонентов внутри электрощитов, автоматизированных станций и промышленных панелей. Благодаря внутреннему слоту шириной 11 мм, она позволяет фиксировать крепежные элементы типа гайки-болты или зажимы без сверления. Подходит для установки на стену, в рамы или как основание для кронштейнов. Часто применяется в системах OBO для организации внутренней компоновки.

Технические характеристики

• Длина: 2000 мм
• Сечение: 25 × 12 мм
• Тип профиля: C-образный (без перфорации)
• Ширина внутреннего слота: 11 мм - обеспечивает надежную посадку специальных крепежных элементов
• Толщина стали: 1,5 мм - гарантирует достаточную жесткость при нагрузках до средних значений
• Момент инерции Iz: 0,5908 см⁴ - устойчивость против изгиба в вертикальной плоскости
• Момент инерции Iy: 0,1389 см⁴ - устойчивость против изгиба в горизонтальной плоскости
• Покрытие: цинковое - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Материал: сталь

Совместимость и монтаж

Рейка профильная 2000x25x12 мм совместима со всеми типами крепежа OBO, рассчитанными на слот 11 мм: гайки-болты M6/M8, зажимы T-формы, кронштейны и адаптеры. Монтаж выполняется путём вставки крепежа в слот и затяжки - без предварительного сверления. Для сборки нескольких реек используются соединители или болтовые стыки. Устанавливается на металлические или деревянные поверхности с помощью анкеров, саморезов или сварки. Рекомендуется использовать уровень при выравнивании длинных рядов.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для несущих конструкций в электроустановках. Цинковое покрытие обеспечивает соответствие классу коррозионной стойкости C3 по ISO 12944. Продукция сертифицирована по международным стандартам качества OBO BETTERMANN.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и C-образному профилю
• Удобство монтажа - крепление без сверления через слот 11 мм
• Защита от коррозии - оцинкованное покрытие увеличивает срок службы в помещениях с высокой влажностью
• Стандартизированная форма - совместима с широкой линейкой аксессуаров OBO
• Легко режется и модифицируется при необходимости

Ограничения применения

• Не предназначена для внешней установки под открытым небом - цинк не обеспечивает защиты в условиях постоянного воздействия осадков и солевых аэрозолей
• Не рекомендуется для нагрузок выше средних (например, тяжелых силовых щитов весом более 100 кг без дополнительной опоры)
• Отсутствие перфорации исключает возможность крепления через отверстия - требуется использование только слотовых крепежей
• Не подходит для применения в качестве проводящего элемента - материал не является электропроводящей шиной

Примеры использования

• Крепление DIN-реек внутри распределительных щитов
• Основание для монтажа корпусов контроллеров, преобразователей частоты и реле
• Направляющие для сборки стоек в серверных шкафах
• Подвесные системы для кабельных трасс в производственных цехах
• Фиксация светильников и датчиков в промышленных зонах

Практические советы

• Прирезка рейки профильной 2000x25x12 мм допускается ножницами по металлу или углошлифовальной машиной - после резки удалите острые кромки
• Учитывайте посадочный диаметр крепежа: для слота 11 мм подходят гайки-болты с головкой до 10 мм
• Для длинных линий (более 1 м) используйте минимум две точки крепления - одна на каждом конце и желательно посередине
• При комбинировании с другими элементами OBO проверяйте совместимость по артикулу - например, CL2512UP2000FS точно соответствует артикулу 1117033
• Храните в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой
