Профильная рейка 2000x35x18 (CMS3518P2000FS) | 1104454 OBO Bettermann

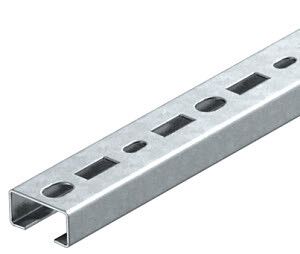

Рейка профильная 2000x35x18 мм от OBO BETTERMANN - это металлическая C-образная шина из оцинкованной стали, предназначенная для фиксации кабельных систем и создания жестких опорных конструкций. Артикул CMS3518P2000FS обеспечивает надежную основу для монтажа в промышленных и коммерческих объектах.

Назначение и область применения

Рейка профильная 2000x35x18 мм применяется для организации кабельных трасс и подвесных систем. Её используют как базовый элемент для крепления зажимных скоб с прямоугольной лапкой - это позволяет равномерно распределить нагрузку на кабели и предотвратить их провисание. Также рейка служит несущей конструкцией для кабельных лотков, каналов и других компонентов системы прокладки. Подходит для установки внутри помещений, в том числе на потолках, стенах и в технологических нишах.

Технические характеристики

• Длина: 2000 мм
• Габариты профиля: 35×18 мм (высота × ширина)
• Материал: сталь с оцинкованным покрытием - защищает от коррозии
• Толщина стенки: 1.75 мм - обеспечивает достаточную жесткость при минимальном весе
• Форма профиля: S-образный (C-профиль) - открытый боковой край для удобного крепления
• Перфорация: задняя поверхность с отверстиями - позволяет крепить рейку саморезами или анкерами через всю толщину
• Ширина слота: 17 мм - идеально совпадает с шириной лапок зажимных скоб CMS
• Момент инерции Iz: 0.526 см⁴ - показатель устойчивости к изгибу, достаточный для легких и средних нагрузок

Совместимость и монтаж

Рейка профильная 2000x35x18 мм совместима со всеми зажимными скобами OBO BETTERMANN серии CMS с прямоугольной лапкой. Крепление осуществляется через перфорацию на задней стороне: используйте саморезы по металлу или анкерные болты подходящего диаметра (не более 5 мм). Расстояние между точками крепления рекомендуется 800–1200 мм, в зависимости от нагрузки. Для длинных участков допускается стыковка реек с помощью специальных муфт - однако в комплекте они не предусмотрены.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных систем и ГОСТ Р 50571.5.52 для электромонтажных конструкций. Оцинкованное покрытие обеспечивает соответствие классу коррозионной стойкости C3 (по ISO 12944) - подходит для сухих и умеренно влажных помещений. Прямое применение во взрывоопасных зонах запрещено.

Преимущества

• Универсальная форма C-профиля - легко интегрируется в существующие системы кабельной прокладки
• Оцинкованное покрытие - долгий срок службы без дополнительной защиты
• Перфорация на всей длине - гибкий монтаж без необходимости сверления
• Высокая точность геометрии - гарантирует плотное прилегание зажимных скоб
• Легкий вес - снижает нагрузку на несущую конструкцию

Ограничения применения

• Не предназначена для наружной эксплуатации - оцинковка недостаточна для агрессивных сред (морской воздух, химические пары)
• Не выдерживает значительные механические удары - не использовать как несущую конструкцию для тяжелых оборудования
• Не совместима с зажимами других форм (например, круглые лапки или универсальные крепления)
• Максимальная рабочая температура - до +60C; при более высоких температурах возможна деформация

Примеры использования

• Подвеска кабельных лотков в серверных помещениях
• Фиксация силовых кабелей на потолке цеха
• Обустройство трасс для слаботочных сетей (LAN, CCTV) в офисах
• Создание направляющих для кабельных каналов в технологических коридорах

Практические советы

• Выбирайте длину 2000 мм, если требуется минимизировать количество стыков - реже стыки = выше прочность
• При использовании нескольких реек в одной плоскости - выравнивайте их по уровню перед окончательным креплением
• Для больших объемов работ закупайте сразу несколько реек - партии могут отличаться по цвету оцинковки
• Не забудьте проверить совместимость с вашими зажимами: ширина слота 17 мм должна точно соответствовать лапке скобы
• Артикул CMS3518P2000FS - единственный идентификатор для заказа оригинала от OBO BETTERMANN; аналоги могут иметь другие параметры
