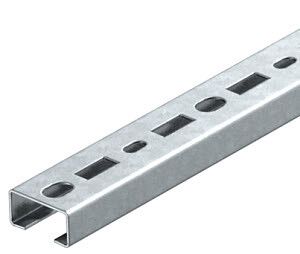

Рейка профильная 200x35x18 мм от OBO BETTERMANN - это легкая, оцинкованная металлическая направляющая с задней перфорацией, предназначенная для крепления оборудования на стенках шкафов, панелей и стоек. Артикул CML3518P0200FS обеспечивает надежную фиксацию за счет стандартизированного шлица 17 мм, что делает её универсальным элементом сборочных систем.

Назначение и область применения

Рейка профильная 200x35x18 мм используется для монтажа электротехнического и автоматизационного оборудования внутри распределительных щитов, корпусов и стоек. Подходит для крепления DIN-реек, модульных устройств, кабельных каналов, светильников, вентиляторов и других компонентов, которые требуют гибкой и прочной системы фиксации. Применяется в промышленной автоматизации, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Габариты: 200×35×18 мм - длина, высота, глубина профиля;
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии в условиях повышенной влажности;
• Толщина стенки: 1,25 мм - оптимальный баланс жесткости и веса;
• Форма профиля: S-профиль - обеспечивает равномерное распределение нагрузки и удобство крепления;
• Перфорация: задняя сторона с отверстиями - позволяет крепить рейку саморезами или болтами к поверхности;
• Ширина слота: 17 мм - совместима с крепежными элементами стандартного типа (например, болты M6/M8 с гайками-барашками);
• Момент инерции Iz: 1,807 см⁴ - показатель устойчивости к изгибу при нагрузке;
• Огнестойкость: да - соответствует требованиям пожарной безопасности при использовании в закрытых помещениях.

Совместимость и монтаж

Рейка профильная 200x35x18 мм совместима с любыми крепежными элементами, подходящими под 17-миллиметровый слот. Для установки используйте саморезы, анкерные болты или крепежные планки с фланцами. Монтаж выполняется на вертикальные или горизонтальные поверхности: внутренние стенки шкафов, рамы стоек, панели управления. Учитывайте, что длина 200 мм - это стандартная единица; при необходимости можно резать на части без потери функциональности. Перед монтажом проверьте соответствие шага отверстий на задней стороне и выбранному способу крепления.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и коррозионной стойкости для промышленного электрооборудования. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает долговечность в средах с возможным воздействием влаги. Наличие сертификата огнестойкости подтверждает безопасность применения в зонах с повышенными требованиями к пожарной защите.

Преимущества

• Универсальный слот 17 мм - совместим с большинством промышленных крепежных решений;
• Оцинкованное покрытие - продлевает срок службы даже в сырых помещениях;
• Высокая жесткость при малом весе - снижает нагрузку на конструкцию;
• Простота монтажа - не требуется специальное оборудование, достаточно обычного инструмента;
• Поддержка огнестойкости - допущена к применению в ответственных системах.

Ограничения применения

Не предназначена для наружного использования без дополнительной защиты - цинк не выдерживает длительного воздействия атмосферных осадков и хлора. Не рекомендуется использовать как несущую конструкцию для тяжелого оборудования (более 15–20 кг на метр) без усиления. Не подходит для мест с постоянным механическим ударным воздействием - материал тонкий и может деформироваться.

Примеры использования

• Крепление DIN-реек в силовых щитах;
• Фиксация кабельных лотков и трубопроводов в технологических шкафах;
• Установка вентиляторов охлаждения на боковые стенки серверных стоек;
• Монтаж кнопок, индикаторов и переключателей в панелях управления;
• Создание адаптивных крепежных систем для ремонта и модернизации существующих шкафов.

Практические советы

• При резке рейки профильной 200x35x18 мм используйте ножницы по металлу - сохранится целостность перфорации;
• Для максимальной жесткости крепите рейку через каждые 40–50 см, особенно при установке тяжелых компонентов;
• Выбирайте крепеж с плоской головкой - он лучше входит в слот 17 мм и не выпирает;
• Артикул CML3518P0200FS легко заменяем: аналогичные решения от OBO BETTERMANN имеют ту же геометрию и совместимость;
• Проверяйте перед монтажом, чтобы отверстия на задней стороне точно совпадали с точками крепления вашей конструкции - это исключит необходимость сверления.
