Профильная рейка 35x18x1000 (CML3518P1000FT) | 1104568 OBO Bettermann

Товарные предложения:

Профильная рейка 35x18x1000 - 1104568

24.12.2024

180 м.

1 048,25 ₽

м.

от 30 дней

Условия поставки профильной рейки 35x18x1000 (CML3518P1000FT) | 1104568 OBO Bettermann

Купить 180 м. профильных реек 35x18x1000 (cml3518p1000ft) | 1104568 obo bettermann могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена профильной рейки 35x18x1000 (CML3518P1000FT) | 1104568 OBO Bettermann зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

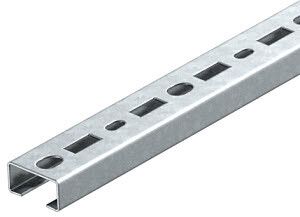

Профильная рейка 35x18x1000 (CML3518P1000FT) от OBO Bettermann - это C-образная рейка из стали, предназначенная для прокладки кабелей и подвесных конструкций. Рейка имеет заднюю сторону перфорированную для удобства монтажа.

Преимущества и особенности данной рейки:

Универсальное применение: рейка подходит как для прокладки кабелей с помощью зажимных скоб с прямоугольными лапками, так и для создания подвесных конструкций.
Надежность и прочность: изготовлена из стали с толщиной материала 1.25 мм, что обеспечивает долговечность и стабильность конструкции.
Удобство монтажа: задняя сторона рейки перфорированная, что делает процесс установки простым и быстрым.
Горячее цинкование: рейка имеет защитное покрытие поверхности в виде горячего цинкования, что обеспечивает дополнительную защиту от коррозии.
Высокая гибкость использования: рейка не предусматривает отламывание отрезков и не имеет системы зубьев (зубчатого зацепления), что позволяет использовать ее в различных конфигурациях и ситуациях.
Большой момент инерции: рейка имеет высокий момент инерции поперечного сечения оси Iz и момент инерции сечения относительно оси ly, что способствует устойчивости конструкции.
Не обеспечивает целостность цепи: данная рейка не подходит для обеспечения огнестойкости цепи.

Профильная рейка 35x18x1000 (CML3518P1000FT) - надежное решение для прокладки кабелей и создания подвесных конструкций. Выбирайте качество и надежность от OBO Bettermann!

Характеристики c описанием

Цвет:

Нет (без)

Цвет аксессуаров для кабельных лотков универсальных определяет их внешний вид и может влиять на их видимость, устойчивость к загрязнениям и соответствие стандартам безопасности и эстетическим требованиям. Выбор цвета может быть обусловлен как функциональными, так и эстетическими соображениями. Серый цвет является нейтральным и хорошо скрывает пыль и грязь, что делает его идеальным для промышленных и коммерческих помещений. Рекомендуется для использования в местах, где требуется минимальное обслуживание и чистка. Отсутствие цвета означает, что аксессуар не окрашен и имеет естественный цвет материала, из которого он изготовлен. Это может быть полезно в случаях, когда цвет не имеет значения или когда требуется минимальная обработка. Светло-серый цвет обеспечивает хороший баланс между видимостью и устойчивостью к загрязнениям. Рекомендуется для офисных помещений и легкой промышленности, где требуется чистый и опрятный вид. Белый цвет часто используется в чистых помещениях, лабораториях и медицинских учреждениях, где важна чистота и стерильность. Белый цвет легко заметить, поэтому загрязнения и повреждения будут хорошо видны. Оранжевый цвет применяется для повышения видимости и безопасности, особенно в промышленных зонах и на строительных площадках. Рекомендуется для использования в местах с высокой степенью риска, где важна быстрая идентификация оборудования. Желтый цвет также используется для повышения видимости и безопасности. Он часто применяется в зонах с интенсивным движением и в местах, где необходимо предупреждать о потенциальных опасностях. Рекомендуется для складов и производственных помещений. Черный цвет устойчив к видимым загрязнениям и повреждениям, что делает его идеальным для использования в условиях с интенсивной эксплуатацией. Рекомендуется для промышленных зон и мест, где важна долговечность и минимальное обслуживание. Красный цвет используется для обозначения аварийных и опасных зон. Он привлекает внимание и помогает быстро идентифицировать критически важные элементы системы. Рекомендуется для использования в местах, где требуется немедленное внимание и реакция. Чисто-белый цвет, в отличие от обычного белого, обеспечивает максимальную яркость и чистоту. Он используется в высокотехнологичных и медицинских учреждениях, где важна стерильность и эстетика. Рекомендуется для помещений с высокими требованиями к гигиене. Коричневый цвет часто используется в местах, где требуется гармония с деревянными или натуральными материалами. Он хорошо скрывает пыль и грязь, что делает его подходящим для использования в офисах и жилых помещениях.

Материал:

Сталь

Материал аксессуаров для кабельных лотков универсальных определяет их долговечность, устойчивость к коррозии, механическую прочность и способность выдерживать различные внешние условия. Выбор материала зависит от условий эксплуатации и требований к надежности системы. Сталь обладает высокой прочностью и долговечностью, что делает её подходящей для использования в стандартных условиях. Однако она подвержена коррозии, поэтому рекомендуется использовать её в сухих и закрытых помещениях или применять дополнительные покрытия для защиты. Алюминий лёгкий и устойчивый к коррозии, что делает его идеальным для использования в агрессивных средах и на открытом воздухе. Он также обладает хорошей теплопроводностью, что может быть полезно в ряде приложений. Однако алюминий менее прочен, чем сталь, и может деформироваться при значительных нагрузках. Нержавеющая сталь отличается высокой устойчивостью к коррозии и механической прочностью, что делает её подходящей для использования в агрессивных и влажных средах. Она также устойчива к воздействию химических веществ, что позволяет использовать её в промышленных и морских условиях. Пластик лёгкий и устойчивый к коррозии, но обладает меньшей механической прочностью по сравнению с металлами. Он подходит для использования в условиях, где важна электрическая изоляция и низкий вес аксессуаров. Пластик может деформироваться при высоких температурах и нагрузках. Нержавеющая сталь AISI 304 обладает хорошей устойчивостью к коррозии и механической прочностью, что делает её подходящей для использования в большинстве стандартных и промышленных условий. Однако она менее устойчива к агрессивным химическим веществам по сравнению с AISI 316L. Нержавеющая сталь AISI 316L имеет улучшенную устойчивость к коррозии, особенно в средах, содержащих хлориды и другие агрессивные химические вещества. Она подходит для использования в морских условиях и в химической промышленности, где необходима повышенная защита от коррозии. Нержавеющая сталь (V4A) аналогична AISI 316L и обладает высокой устойчивостью к коррозии, особенно в агрессивных и морских средах. Она также устойчива к воздействию кислот и щелочей, что делает её подходящей для использования в химической промышленности и в условиях повышенной влажности. Горячее цинкование обеспечивает стальной поверхности прочное антикоррозийное покрытие за счёт погружения в расплавленный цинк. Это покрытие подходит для использования на открытом воздухе и в условиях повышенной влажности, обеспечивая длительную защиту от коррозии. Оцинкованная по методу Сендзимира сталь обладает тонким и равномерным покрытием цинка, что обеспечивает хорошую защиту от коррозии при сравнительно низкой стоимости. Этот метод подходит для использования в стандартных условиях, где требуется умеренная защита от коррозии. Гальванически/электролитически оцинкованная сталь имеет тонкий слой цинкового покрытия, нанесённого методом электролиза. Это покрытие обеспечивает хорошую защиту от коррозии в умеренных условиях эксплуатации, но может быть менее долговечным в агрессивных средах по сравнению с горячим цинкованием.

Покрытие:

Горячий цинк

Свойство "Покрытие" в рубрике "Аксессуары для кабельных лотков универсальные" определяет тип защитного слоя, нанесенного на поверхность изделия для предотвращения коррозии и увеличения срока службы. Различные виды покрытий обладают различными характеристиками, которые могут влиять на устойчивость к коррозии, механическую прочность и внешний вид аксессуаров. Горячий цинк — это процесс, при котором стальные изделия погружаются в расплавленный цинк, образуя толстый и прочный защитный слой. Это покрытие обеспечивает высокую степень защиты от коррозии, особенно в агрессивных средах. Рекомендуется для использования в наружных условиях и в промышленных зонах с высоким уровнем влажности и химического воздействия. Замена покрытия обычно не требуется в течение длительного времени. Оцинковано по методу сендзимира — процесс, при котором стальные изделия проходят через ванну с расплавленным цинком на непрерывной линии. Этот метод обеспечивает равномерное покрытие и хорошую защиту от коррозии. Рекомендуется для использования в строительстве и на открытых площадках. Замена покрытия может потребоваться в случае механических повреждений. Оцинкованное покрытие подразумевает нанесение слоя цинка на стальную поверхность для защиты от коррозии. Это универсальный метод, подходящий для большинства условий эксплуатации. Рекомендуется для использования как внутри помещений, так и на открытом воздухе. Замена покрытия может потребоваться при значительных механических повреждениях. Цинковое покрытие представляет собой нанесение тонкого слоя цинка на поверхность изделия. Обеспечивает базовую защиту от коррозии. Рекомендуется для использования в менее агрессивных средах и внутри помещений. Замена покрытия возможна при появлении признаков коррозии. Без покрытия — изделия без защитного слоя, что делает их подверженными коррозии. Рекомендуется для использования в сухих и чистых помещениях, где риск коррозии минимален. Замена покрытия не предусмотрена, но может потребоваться дополнительная обработка для защиты от коррозии. Цинк-ламельное покрытие — это многослойное защитное покрытие, состоящее из тонких слоев цинка и алюминия. Обеспечивает отличную защиту от коррозии и механических повреждений. Рекомендуется для использования в агрессивных средах, включая морские и промышленные условия. Замена покрытия обычно не требуется в течение длительного времени. Гальваническое цинкование — процесс электролитического нанесения цинка на стальную поверхность. Обеспечивает хорошую защиту от коррозии и эстетически привлекательный внешний вид. Рекомендуется для использования в условиях средней агрессивности. Замена покрытия может потребоваться при повреждениях или износе. Горячее цинкование — процесс, аналогичный горячему цинкованию, при котором изделия погружаются в расплавленный цинк. Обеспечивает высокую степень защиты от коррозии и долговечность. Рекомендуется для использования в наружных условиях и в агрессивных средах. Замена покрытия обычно не требуется. Холодное цинкование — процесс нанесения цинкового покрытия путем распыления или нанесения кистью. Обеспечивает умеренную защиту от коррозии и легко восстанавливается при повреждениях. Рекомендуется для использования в менее агрессивных средах и для ремонта поврежденных участков. Замена покрытия может потребоваться при значительных повреждениях. Порошковая окраска — метод нанесения порошковой краски, которая затем запекается при высокой температуре, образуя прочное и долговечное покрытие. Обеспечивает отличную защиту от коррозии и эстетически привлекательный внешний вид. Рекомендуется для использования в условиях, требующих декоративного покрытия и дополнительной защиты. Замена покрытия может потребоваться при значительных механических повреждениях.

С зубьями:

Нет

Свойство 'С зубьями' указывает на наличие или отсутствие зубьев на аксессуарах для кабельных лотков универсальных. Зубья могут влиять на монтаж, фиксацию и устойчивость кабельных лотков, а также на удобство прокладки кабелей. Выбор аксессуаров с зубьями или без зависит от конкретных условий эксплуатации и требований к системе кабельных трасс. Аксессуары для кабельных лотков с зубьями обеспечивают более надежное сцепление и фиксацию кабелей, предотвращая их смещение. Это особенно важно в условиях вибрации или при наличии значительных механических нагрузок. Рекомендуется использовать аксессуары с зубьями в промышленных и транспортных системах, где требуется повышенная устойчивость и безопасность. Аксессуары для кабельных лотков без зубьев подходят для стандартных условий эксплуатации, где нет значительных механических нагрузок и вибраций. Они обеспечивают более простую и быструю установку, что может быть важным фактором при монтаже в офисных или жилых помещениях. Рекомендуется использовать аксессуары без зубьев в случаях, когда требуется частая модификация или добавление кабелей.

Исполнение:

Простой профиль

Свойство "Исполнение" в рубрике "Аксессуары для кабельных лотков универсальные" указывает на конструктивные особенности и предназначение аксессуаров, что позволяет выбрать подходящий вариант для конкретных условий эксплуатации и требований к монтажу. Исполнение для зон I и C1-C2 предназначено для использования в менее агрессивных средах, где требования к защите кабельных систем минимальны. Рекомендуется для применения в офисных и жилых помещениях. Исполнение для зон II и C3-C4 подходит для сред с умеренной агрессивностью, таких как промышленные зоны с умеренным уровнем загрязнения. Обеспечивает достаточную защиту кабелей в таких условиях. Исполнение для зон III-IV и C5 предназначено для использования в сильно агрессивных средах, таких как химические заводы или морские платформы. Обеспечивает высокую степень защиты от коррозии и механических повреждений. Угловое исполнение позволяет создавать повороты кабельных трасс под различными углами, обеспечивая гибкость монтажа и удобство прокладки кабелей в сложных конфигурациях. Исполнение с разъемом упрощает процесс соединения и разъединения кабельных трасс, что удобно при необходимости частого обслуживания или модификации кабельной системы. Перфорированное исполнение обеспечивает вентиляцию и охлаждение кабелей, что важно для предотвращения перегрева и повышения надежности работы кабельных систем. Универсальное исполнение подходит для широкого спектра применений, обеспечивая базовую функциональность и совместимость с различными типами кабельных лотков и аксессуаров. Исполнение без соединителя используется в случаях, когда не требуется частое разъединение кабельных трасс, обеспечивая более простую и экономичную установку. Одинарное исполнение предназначено для прокладки одиночных кабельных трасс, обеспечивая простоту и удобство монтажа. Базовое исполнение представляет собой стандартный вариант аксессуаров, обеспечивающий основные функции и совместимость с большинством кабельных систем без дополнительных особенностей.

Тип изделия:

Шина

Тип изделия в рубрике 'Аксессуары для кабельных лотков универсальные' определяет конкретное назначение и функциональность аксессуара. Это может быть соединительный элемент, крепеж, крышка, заглушка, угловой элемент или другой компонент, необходимый для установки и эксплуатации кабельных лотков. Выбор правильного типа изделия влияет на надежность и долговечность всей системы кабельных лотков. При замене или выборе аксессуара рекомендуется учитывать совместимость с конкретной моделью кабельного лотка и условия эксплуатации, такие как нагрузка, среда установки и требования безопасности.

Форма профиля:

С-профиль

Форма профиля определяет геометрическую конфигурацию сечения аксессуаров для кабельных лотков универсальных. Различные формы профиля обеспечивают разнообразные механические и функциональные характеристики, такие как устойчивость к нагрузкам, гибкость установки и совместимость с различными типами кабельных лотков. Выбор формы профиля зависит от специфических требований к монтажу и эксплуатации системы кабельных лотков. С-профиль характеризуется наличием двух параллельных сторон и одной перпендикулярной перемычки, образуя форму, напоминающую букву "С". Этот профиль обеспечивает хорошую устойчивость к боковым нагрузкам и часто используется для создания жестких и прочных конструкций. Рекомендуется для применения в условиях, где требуется высокая прочность и минимальная деформация. U-профиль имеет форму, напоминающую букву "U", с двумя параллельными вертикальными стенками и одной горизонтальной основанием. Этот профиль обеспечивает отличную устойчивость к вертикальным нагрузкам и часто используется для поддержки кабелей и проводов, обеспечивая их надежное закрепление. Рекомендуется для горизонтальных и вертикальных установок. Z-профиль имеет зигзагообразную форму, напоминающую букву "Z". Он обеспечивает высокую гибкость и устойчивость к изгибам, что делает его идеальным для использования в условиях, где требуется частое изменение направления прокладки кабелей. Рекомендуется для сложных трасс с множественными изгибами. L-профиль имеет форму угла, напоминающую букву "L", с одной вертикальной и одной горизонтальной стороной. Этот профиль используется для создания угловых соединений и креплений, обеспечивая надежную фиксацию кабельных лотков в угловых точках. Рекомендуется для угловых установок и соединений. I-профиль имеет форму, напоминающую букву "I", с двумя параллельными горизонтальными сторонами и одной вертикальной перемычкой. Этот профиль обеспечивает высокую устойчивость к вертикальным нагрузкам и часто используется в качестве несущих элементов в конструкциях кабельных лотков. Рекомендуется для создания прочных и устойчивых конструкций. Плоский профиль представляет собой простую плоскую пластину без изгибов и выступов. Этот профиль используется для создания плоских поверхностей и креплений, обеспечивая минимальную высоту и максимальную гибкость в установке. Рекомендуется для применения в условиях ограниченного пространства. Т-профиль имеет форму, напоминающую букву "Т", с одной вертикальной и двумя горизонтальными сторонами. Этот профиль используется для создания соединений и креплений в виде перекрестков, обеспечивая надежную фиксацию кабельных лотков в точках пересечения. Рекомендуется для сложных сетевых конфигураций. S-профиль имеет форму, напоминающую букву "S", с плавными изгибами. Этот профиль обеспечивает высокую гибкость и устойчивость к деформациям, что делает его идеальным для использования в условиях, где требуется адаптация к неровным поверхностям и сложным трассам. Рекомендуется для гибких и адаптивных установок.

Тип перфорации:

Задняя сторона перфорированная

Тип перфорации определяет способ и расположение отверстий в аксессуарах для кабельных лотков, что влияет на вентиляцию, охлаждение кабелей и удобство их прокладки. Выбор подходящего типа перфорации зависит от требований к охлаждению кабелей, механической прочности и удобства монтажа."> С 3-х сторон перфорированный: Перфорация на трех сторонах аксессуара обеспечивает максимальную вентиляцию и охлаждение кабелей, что особенно важно при прокладке высокомощных кабелей. Рекомендуется для использования в местах с повышенной температурой или там, где требуется улучшенное рассеивание тепла. Перфорированный с задней стороны: Перфорация только на задней стороне аксессуара позволяет осуществлять базовую вентиляцию и охлаждение кабелей, сохраняя при этом механическую прочность. Подходит для стандартных условий эксплуатации, где не требуется интенсивное охлаждение. С 2-х сторон перфорированный: Перфорация на двух сторонах аксессуара обеспечивает сбалансированное сочетание вентиляции и механической прочности. Рекомендуется для использования в условиях средней нагрузки и температур. С одной стороны перфорированный: Перфорация только на одной стороне аксессуара обеспечивает минимальную вентиляцию, сохраняя высокую механическую прочность. Подходит для использования в условиях, где приоритетом является защита кабелей и механическая прочность. Перфорированная перемычка: Перфорация только на перемычке аксессуара обеспечивает локальную вентиляцию и может использоваться для специфических монтажных задач, где требуется частичное охлаждение и удобство прокладки кабелей. Нет: Отсутствие перфорации обеспечивает максимальную механическую прочность и защиту кабелей, но не обеспечивает вентиляцию. Рекомендуется для использования в условиях, где важна защита кабелей от внешних воздействий и механических повреждений.

Отламывающиеся:

Нет

Свойство "Отламывающиеся" в контексте аксессуаров для кабельных лотков универсальных указывает на возможность отламывания части аксессуара для адаптации его длины или формы к конкретным условиям установки. Это свойство позволяет легко модифицировать аксессуар без использования дополнительных инструментов, что может быть полезно в ограниченных пространствах или при необходимости быстрого изменения конфигурации кабельного лотка. Аксессуары без возможности отламывания. Эти аксессуары имеют фиксированную форму и размер, что обеспечивает их стабильность и долговечность. Они подходят для стандартных установок, где не требуется адаптация размеров. Рекомендуется использовать в ситуациях, где важна прочность и устойчивость конструкции. Аксессуары с возможностью отламывания. Эти аксессуары имеют специальные линии или сегменты, которые можно легко отломать для адаптации к конкретным условиям установки. Это позволяет гибко изменять длину или форму аксессуара без использования дополнительных инструментов. Рекомендуется использовать в сложных или ограниченных пространствах, где требуется быстрая и простая модификация.

Материал изделия:

Сталь

Материал изделия определяет из какого материала изготовлены аксессуары для кабельных лотков универсальные. Выбор материала влияет на долговечность, устойчивость к коррозии, механическую прочность и температурную стойкость аксессуаров. Наиболее распространенные материалы включают сталь, нержавеющую сталь, алюминий и пластик. Сталь и нержавеющая сталь обеспечивают высокую прочность и устойчивость к коррозии, что делает их идеальными для использования в агрессивных средах. Алюминий легкий и устойчив к коррозии, что подходит для условий, где важен вес конструкции. Пластик обеспечивает изоляцию и устойчивость к химическим воздействиям, но может быть менее прочным по сравнению с металлами. При выборе материала следует учитывать условия эксплуатации, такие как влажность, температура и возможные химические воздействия. Замена аксессуаров на изделия из другого материала может потребоваться при изменении условий эксплуатации или при необходимости улучшения характеристик системы.

Модель/исполнение:

Одинарный профиль

Модель/исполнение аксессуаров для кабельных лотков универсальные определяет конкретный тип и конструкцию изделия, включая его размеры, форму и совместимость с различными системами кабельных лотков. Это свойство влияет на удобство монтажа, долговечность и надежность крепления кабелей. При выборе и замене аксессуаров рекомендуется учитывать спецификации кабельных лотков, с которыми они будут использоваться, а также условия эксплуатации, такие как влажность, температура и механические нагрузки.

Толщина материала:

1.25 мм

Толщина материала аксессуаров для кабельных лотков универсальных определяет механическую прочность и устойчивость к деформациям. Это критически важно для обеспечения надежности и долговечности всей кабельной системы, особенно в условиях повышенных нагрузок или агрессивной среды. Толщина 1.5 мм обеспечивает баланс между прочностью и гибкостью, подходя для большинства стандартных применений, где нет экстремальных нагрузок. Толщина 2.5 мм предназначена для условий с повышенными механическими нагрузками, обеспечивая высокую устойчивость к деформациям и долговечность в тяжелых условиях эксплуатации. Толщина 2 мм является универсальным выбором, обеспечивая достаточную прочность для большинства применений, включая промышленные и коммерческие объекты. Толщина 1 мм подходит для легких конструкций и ситуаций, где основное требование — минимальный вес и достаточная гибкость при сохранении базовой прочности. Толщина 1.2 мм используется в случаях, когда требуется чуть большая прочность по сравнению с толщиной 1 мм, но при этом важна легкость конструкции. Толщина 3 мм обеспечивает высокую механическую прочность и устойчивость к экстремальным нагрузкам, идеально подходит для тяжелых промышленных условий. Толщина 0.8 мм применяется в легких и средне-нагруженных системах, где важна гибкость и минимальный вес аксессуаров. Толщина 0.7 мм подходит для легких конструкций и менее нагруженных систем, обеспечивая достаточную прочность при минимальном весе. Толщина 0.55 мм используется в очень легких конструкциях, где важна максимальная гибкость и минимальный вес, при этом обеспечивая базовую механическую устойчивость. Толщина 4 мм предназначена для экстремальных условий эксплуатации, обеспечивая максимальную прочность и устойчивость к механическим воздействиям, что делает ее идеальной для тяжелых промышленных и строительных объектов.

Ширина прореза/щели:

17 мм

Ширина прореза/щели - это параметр, указывающий на ширину отверстий в аксессуарах для кабельных лотков, через которые проходят кабели. Этот параметр важен для обеспечения правильного размещения и защиты кабелей, а также для предотвращения их повреждения и перегрева. Выбор ширины прореза зависит от типа и количества кабелей, которые будут размещены в лотке, а также от условий эксплуатации. Прорез шириной 22 мм подходит для прокладки крупногабаритных кабелей или пучков кабелей, обеспечивая достаточное пространство для их размещения и минимизируя риск повреждения изоляции. Рекомендуется для использования в системах с высоким уровнем нагрузки. Прорез шириной 10.5 мм предназначен для размещения стандартных кабелей среднего диаметра. Оптимален для использования в распределительных системах, где требуется компактное и аккуратное размещение кабелей. Прорез шириной 17 мм обеспечивает баланс между компактностью и вместимостью, подходя для широкого спектра кабелей среднего и большого диаметра. Рекомендуется для универсальных систем кабельного менеджмента. Прорез шириной 10 мм предназначен для небольших кабелей, обеспечивая плотное и аккуратное размещение. Идеален для систем с низким уровнем нагрузки и ограниченным пространством. Прорез шириной 53 мм используется для размещения очень крупных кабелей или пучков кабелей, обеспечивая максимальную вместимость. Подходит для промышленных и энергетических применений, где требуется высокая пропускная способность. Прорез шириной 51 мм схож с прорезом шириной 53 мм, но может быть предпочтительным в системах, где требуется немного меньшее пространство. Подходит для крупных кабелей и пучков кабелей в промышленных условиях. Прорез шириной 52 мм обеспечивает промежуточное значение между 51 мм и 53 мм, предлагая гибкость в выборе аксессуаров для кабельных лотков. Рекомендуется для систем с высокой пропускной способностью. Прорез шириной 26.5 мм подходит для размещения кабелей среднего и крупного диаметра, обеспечивая достаточное пространство для их безопасного размещения. Рекомендуется для универсальных систем с умеренной нагрузкой. Прорез шириной 27 мм обеспечивает немного большее пространство по сравнению с 26.5 мм, подходя для аналогичных применений. Идеален для систем, требующих немного большей гибкости в размещении кабелей. Прорез шириной 11 мм предназначен для небольших и средних кабелей, обеспечивая плотное и аккуратное размещение. Подходит для систем с низкой и средней нагрузкой, где требуется компактное размещение кабелей.

Дополнительная информация:

Тип: CML3518P1000FT

Дополнительная информация для аксессуаров кабельных лотков универсальных указывает на количество самонарезающих винтов, используемых для крепления корпуса Mi на монтажном профиле МХ 0101. Эти винты обеспечивают надежное и устойчивое крепление, что важно для безопасности и долговечности монтажных конструкций. При выборе аксессуаров следует учитывать совместимость винтов с конкретными моделями корпусов и монтажных профилей. Рекомендуется использовать винты, поставляемые производителем, чтобы избежать проблем с установкой и эксплуатацией. Замена винтов должна производиться в соответствии с инструкциями производителя, чтобы сохранить целостность и надежность крепления.

Изгибающий момент в сечении Wy:

0.413 см³

Изгибающий момент в сечении Wy характеризует способность кабельного лотка противостоять изгибающим нагрузкам. Это важный параметр, определяющий прочность и надежность конструкции при монтаже и эксплуатации. Значение изгибающего момента в сечении Wy измеряется в кубических сантиметрах (см³) и влияет на выбор подходящих аксессуаров для кабельных лотков в зависимости от требуемых нагрузок и условий эксплуатации. Значение 2.51257 см³ указывает на среднюю способность кабельного лотка противостоять изгибающим нагрузкам. Рекомендуется для использования в условиях средней нагрузки, где требуется баланс между прочностью и гибкостью. Значение 0.413 см³ указывает на низкую способность кабельного лотка противостоять изгибающим нагрузкам. Подходит для легких конструкций и условий, где нагрузки минимальны. Значение 2.61242 см³ указывает на среднюю способность кабельного лотка противостоять изгибающим нагрузкам. Подходит для стандартных условий эксплуатации, где требуются умеренные нагрузки. Значение 4.11204 см³ указывает на высокую способность кабельного лотка противостоять изгибающим нагрузкам. Рекомендуется для использования в тяжелых условиях, где необходима высокая прочность и надежность конструкции. Значение 0.8883 см³ указывает на низкую способность кабельного лотка противостоять изгибающим нагрузкам. Подходит для легких условий эксплуатации, где нагрузки невелики. Значение 0.70043 см³ указывает на низкую способность кабельного лотка противостоять изгибающим нагрузкам. Рекомендуется для легких конструкций и условий с минимальными нагрузками. Значение 3.9512 см³ указывает на высокую способность кабельного лотка противостоять изгибающим нагрузкам. Подходит для тяжелых условий эксплуатации, где требуется высокая прочность. Значение 2.91256 см³ указывает на среднюю способность кабельного лотка противостоять изгибающим нагрузкам. Рекомендуется для стандартных условий, где необходим баланс между гибкостью и прочностью. Значение 2.98245 см³ указывает на среднюю способность кабельного лотка противостоять изгибающим нагрузкам. Подходит для условий с умеренными нагрузками, где требуется надежность и долговечность. Значение 1.0462 см³ указывает на низкую способность кабельного лотка противостоять изгибающим нагрузкам. Рекомендуется для легких условий эксплуатации с минимальными нагрузками.

Изгибающий момент в сечении Wz:

1.033 см³

Изгибающий момент в сечении Wz представляет собой величину, характеризующую способность кабельного лотка выдерживать изгибающие нагрузки. Этот параметр измеряется в кубических сантиметрах (см³) и является критическим для определения прочности и устойчивости конструкции при эксплуатации. Правильный выбор изгибающего момента в сечении Wz обеспечивает надежность и долговечность кабельных лотков, особенно в условиях значительных механических нагрузок. Изгибающий момент в сечении Wz равный 2.68608 см³ подходит для легких конструкций и небольших нагрузок. Рекомендуется использовать в условиях, где отсутствуют значительные изгибающие силы. Изгибающий момент в сечении Wz равный 1.033 см³ предназначен для очень легких конструкций. Оптимален для применения в условиях минимальных нагрузок и в местах, где важна экономия материала. Изгибающий момент в сечении Wz равный 5.01123 см³ обеспечивает среднюю устойчивость к изгибающим нагрузкам. Подходит для стандартных условий эксплуатации кабельных лотков. Изгибающий момент в сечении Wz равный 10.52598 см³ предназначен для тяжелых конструкций и высоких нагрузок. Рекомендуется для использования в промышленных и других условиях с интенсивными механическими воздействиями. Изгибающий момент в сечении Wz равный 2.20087 см³ подходит для легких и средних нагрузок. Оптимален для применения в стандартных условиях эксплуатации. Изгибающий момент в сечении Wz равный 2.28849 см³ обеспечивает достаточную устойчивость для легких и средних нагрузок. Рекомендуется для использования в условиях умеренных механических воздействий. Изгибающий момент в сечении Wz равный 6.3751 см³ предназначен для конструкций, испытывающих средние и высокие нагрузки. Подходит для применения в условиях повышенных механических воздействий. Изгибающий момент в сечении Wz равный 4.39726 см³ оптимален для средних нагрузок. Рекомендуется для использования в стандартных условиях эксплуатации кабельных лотков. Изгибающий момент в сечении Wz равный 19.38232 см³ предназначен для очень тяжелых конструкций и экстремальных нагрузок. Рекомендуется для использования в условиях интенсивных механических воздействий, таких как промышленные предприятия и крупные инфраструктурные объекты. Изгибающий момент в сечении Wz равный 2.2276 см³ подходит для легких и средних нагрузок. Оптимален для стандартных условий эксплуатации и умеренных механических воздействий.

Защитное покрытие поверхности:

Горячее цинкование

Защитное покрытие поверхности аксессуаров для кабельных лотков универсальных предназначено для защиты металлических компонентов от коррозии, механических повреждений и воздействия окружающей среды. Выбор подходящего покрытия зависит от условий эксплуатации, требований к долговечности и эстетическим предпочтениям. Горячее цинкование — процесс нанесения цинкового покрытия на стальную поверхность путем погружения в расплавленный цинк. Обеспечивает высокую степень защиты от коррозии, особенно в агрессивных средах. Рекомендуется для использования на открытом воздухе или в промышленных условиях. Замена покрытия требуется редко, так как оно обеспечивает длительную защиту. Оцинкованная по методу Сендзимира — метод непрерывного горячего цинкования, при котором стальной лист проходит через расплавленный цинк. Обеспечивает равномерное и прочное покрытие, устойчивое к коррозии. Подходит для использования в умеренных и агрессивных условиях. Оцинкованная с непрерывных линий — процесс, при котором стальные листы или полосы непрерывно проходят через расплавленный цинк для нанесения защитного слоя. Обеспечивает хорошую защиту от коррозии и равномерное покрытие. Рекомендуется для использования в различных условиях эксплуатации. Гальванически/электролитически оцинкованная — метод покрытия, при котором цинк наносится на стальную поверхность с помощью электролиза. Обеспечивает высокую точность и контроль толщины покрытия. Подходит для использования в условиях умеренной коррозии. Рекомендуется для внутренних помещений или умеренных климатических условий. Без покрытия — стальные аксессуары без защитного покрытия подвержены коррозии и механическим повреждениям. Рекомендуется использовать только в условиях, где коррозионная стойкость не является критичной, например, в сухих и чистых помещениях. Требует регулярного осмотра и обслуживания. Цинк-ламельное покрытие — современный метод защиты, при котором на поверхность наносятся тонкие слои цинка и алюминия. Обеспечивает высокую устойчивость к коррозии и механическим повреждениям. Рекомендуется для использования в агрессивных средах и при высоких требованиях к долговечности. Анодированная — процесс электрохимического окисления алюминиевой поверхности, создающий прочное и устойчивое к коррозии покрытие. Подходит для использования в условиях высокой влажности и агрессивных средах. Обеспечивает эстетически привлекательный внешний вид. Оцинкованная — общий термин для любого метода нанесения цинкового покрытия, включая горячее цинкование, электролитическое цинкование и другие. Обеспечивает базовую защиту от коррозии и подходит для различных условий эксплуатации. Гальванизированная цинко-алюминиевая — метод покрытия, при котором на стальную поверхность наносится сплав цинка и алюминия. Обеспечивает высокую стойкость к коррозии и механическим повреждениям. Рекомендуется для использования в агрессивных средах и при высоких требованиях к долговечности. Горячее цинкование с покрытием — комбинированный метод, включающий горячее цинкование и дополнительное защитное покрытие. Обеспечивает максимальную защиту от коррозии и механических повреждений. Рекомендуется для использования в самых агрессивных условиях эксплуатации.

Возможность отламывания отрезков:

Нет

Возможность отламывания отрезков — это характеристика аксессуаров для кабельных лотков, которая позволяет пользователю легко и точно отламывать части аксессуара для подгонки под нужный размер без использования специализированного инструмента. Это свойство особенно важно для обеспечения гибкости и удобства монтажа в различных условиях. Нет — аксессуар не поддерживает возможность отламывания отрезков. Такие аксессуары требуют использования инструментов для подгонки под нужный размер, что может увеличить время монтажа и потребовать дополнительных усилий. Рекомендуется выбирать аксессуары без этой возможности в случаях, когда точные размеры заранее известны и не предполагается частая подстройка. Да — аксессуар поддерживает возможность отламывания отрезков. Это позволяет легко и быстро адаптировать аксессуар под нужные размеры прямо на месте установки без использования дополнительных инструментов. Данный вариант особенно удобен для установки в условиях ограниченного пространства или при частых изменениях конфигурации кабельной трассы. Рекомендуется выбирать аксессуары с этой возможностью для повышения гибкости и ускорения процесса монтажа.

С системой зубьев (зубчатым зацеплением):

Нет

Система зубьев (зубчатым зацеплением) в аксессуарах для кабельных лотков универсальных обеспечивает надежное механическое сцепление между компонентами, улучшая стабильность и предотвращая соскальзывание или смещение. Это свойство особенно важно в условиях, где требуется повышенная прочность и долговечность соединений. Отсутствие системы зубьев означает, что компоненты соединяются без дополнительного механического сцепления. Такие соединения могут быть менее устойчивыми к вибрациям и механическим нагрузкам, что может ограничить их использование в условиях, требующих высокой надежности. Рекомендуется для менее критичных применений. Наличие системы зубьев обеспечивает дополнительное сцепление между компонентами, повышая общую прочность и устойчивость конструкции. Это особенно важно в условиях, где кабельные лотки подвергаются значительным механическим нагрузкам или вибрациям. Рекомендуется для использования в промышленных и других критичных условиях, где требуется высокая надежность соединений.

Момент инерции поперечного сечения оси Iz:

1.807 см4

Момент инерции поперечного сечения оси Iz характеризует сопротивление кабельного лотка изгибу вокруг оси Z. Это свойство важно для определения прочности и стабильности конструкции при нагрузках. Чем выше момент инерции, тем более устойчивым будет лоток к деформациям и изгибам при эксплуатации. Момент инерции 1.807 см⁴ указывает на низкое сопротивление изгибу, что делает этот лоток подходящим для легких нагрузок и коротких пролетов. Рекомендуется использовать в условиях, где механические нагрузки минимальны. Момент инерции 12.52808 см⁴ значительно выше, что позволяет применять данный лоток для средних нагрузок и более длинных пролетов. Это значение подходит для стандартных условий эксплуатации. Момент инерции 36.84093 см⁴ обеспечивает высокое сопротивление изгибу, делая лоток пригодным для тяжелых нагрузок и длинных пролетов. Рекомендуется для использования в промышленных и других высоконагруженных средах. Момент инерции 4.5113 см⁴ указывает на умеренное сопротивление изгибу, что подходит для легких и средних нагрузок. Этот лоток можно использовать в зданиях и сооружениях с небольшими пролетами. Момент инерции 5.72123 см⁴ обеспечивает достаточную устойчивость к изгибу для умеренных нагрузок. Подходит для стандартных условий эксплуатации с небольшими до средних пролетами. Момент инерции 13.1098 см⁴ подходит для средних и умеренно тяжелых нагрузок, обеспечивая хорошую устойчивость к изгибу. Рекомендуется для использования в условиях, где требуется надежность и долговечность. Момент инерции 7.556 см⁴ указывает на среднее сопротивление изгибу, что делает этот лоток подходящим для стандартных нагрузок и пролетов средней длины. Момент инерции 77.52929 см⁴ представляет собой очень высокое сопротивление изгибу, что идеально для использования в условиях с экстремально высокими нагрузками и длинными пролетами. Подходит для тяжелых промышленных применений. Момент инерции 9.01392 см⁴ обеспечивает хорошую устойчивость к изгибу для стандартных и умеренно тяжелых нагрузок. Этот лоток можно использовать в большинстве коммерческих и промышленных приложений. Момент инерции 4.4552 см⁴ указывает на умеренное сопротивление изгибу, что делает этот лоток подходящим для легких и средних нагрузок. Рекомендуется использовать в условиях, где механические нагрузки незначительны.

Момент инерции сечения относительно оси ly:

0.406 см4

Момент инерции сечения относительно оси ly характеризует сопротивляемость сечения кабельного лотка к изгибу вокруг оси ly. Это важный параметр при проектировании и выборе аксессуаров для кабельных лотков, так как он влияет на устойчивость и долговечность конструкции при нагрузках. Момент инерции измеряется в см⁴ и помогает определить, насколько эффективно аксессуар будет справляться с механическими воздействиями. Момент инерции сечения 0.406 см⁴ указывает на минимальную сопротивляемость изгибу, рекомендуется для применения в легких конструкциях или при незначительных нагрузках. Момент инерции сечения 8.31775 см⁴ обеспечивает высокую сопротивляемость изгибу, что делает его подходящим для использования в конструкциях с высокими нагрузками и требованиями к устойчивости. Момент инерции сечения 13.78565 см⁴ представляет собой очень высокую сопротивляемость изгибу, что делает его идеальным для применения в условиях экстремальных нагрузок и максимальных требований к прочности. Момент инерции сечения 0.95234 см⁴ обеспечивает умеренную сопротивляемость изгибу, подходит для средних нагрузок и стандартных условий эксплуатации. Момент инерции сечения 1.51501 см⁴ указывает на хорошую сопротивляемость изгибу, рекомендуется для использования в конструкциях с умеренными нагрузками. Момент инерции сечения 3.9943 см⁴ обеспечивает высокую сопротивляемость изгибу, подходит для конструкций с повышенными нагрузками и требованиями к прочности. Момент инерции сечения 5.17636 см⁴ характеризует высокую сопротивляемость изгибу, рекомендуется для применения в условиях значительных нагрузок и повышенных требований к устойчивости. Момент инерции сечения 6.26315 см⁴ указывает на очень высокую сопротивляемость изгибу, что делает его подходящим для конструкций с высокими нагрузками и требующих максимальной прочности. Момент инерции сечения 6.05302 см⁴ обеспечивает высокую сопротивляемость изгибу, рекомендуется для использования в условиях значительных нагрузок и повышенных требований к устойчивости. Момент инерции сечения 0.4418 см⁴ указывает на минимальную сопротивляемость изгибу, подходит для легких конструкций и условий с незначительными нагрузками.

Подходит для обеспеч. целостности цепи (огнестойкость):

Нет

Свойство 'Подходит для обеспеч. целостности цепи (огнестойкость)' указывает на способность аксессуаров для кабельных лотков сохранять свою функциональность и обеспечивать целостность электрической цепи в условиях воздействия высоких температур и огня. Это свойство важно для поддержания работоспособности критически важных систем в условиях пожара, например, систем пожарной сигнализации, аварийного освещения и других жизнеобеспечивающих систем. Значение 'Нет' означает, что аксессуар не предназначен для использования в условиях, требующих огнестойкости. Такие аксессуары могут быть использованы в стандартных условиях эксплуатации, где риск возникновения пожара минимален. При выборе аксессуаров с этим значением следует учитывать, что они не будут обеспечивать целостность электрической цепи при воздействии огня, и в случае пожара может потребоваться их замена на огнестойкие аналоги. Значение 'Да' указывает на то, что аксессуар прошел соответствующие испытания и сертифицирован для использования в условиях, требующих огнестойкости. Такие аксессуары обеспечивают сохранение целостности электрической цепи при воздействии высоких температур и огня, что критически важно для систем, которые должны продолжать функционировать в условиях пожара. Рекомендуется выбирать аксессуары с этим значением для установки в местах с повышенными требованиями к пожарной безопасности, таких как промышленные объекты, общественные здания и медицинские учреждения.

Характеристики

Сопротивление на изгиб

.406 cm4

Сопротивление на кручение

1.807 cm4

Сертификаты

00628.23_OBO

PDF

Сертификат соответствия

PDF

Отказное письмо

PDF

SPRAVKA_3300-1

PDF
