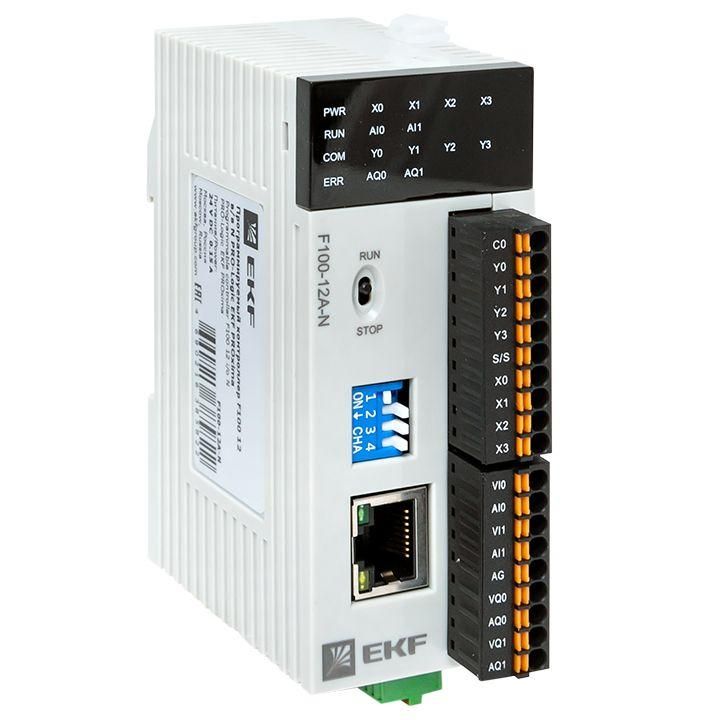

Программируемый контроллер F100 12 в/в N PRO-Logic EKF PROxima | F100-12A-N

Программируемый контроллер F100 12 в/в N PRO-Logic PROxima EKF - компактный автоматизированный управляющий модуль с цифровыми и аналоговыми I/O, подходящий для задач управления на промышленных объектах. Артикул f100-12a-n из серии PROxima EKF обеспечивает гибкую настройку через Ethernet и RS-485, что делает его универсальным решением для систем автоматизации.

Назначение и область применения

Программируемый контроллер F100 12 в/в N PRO-Logic PROxima EKF предназначен для реализации логических алгоритмов управления в автоматизированных системах. Он работает по заранее загруженной программе и способен обрабатывать сигналы с датчиков, управлять исполнительными устройствами и взаимодействовать с другими оборудованием по промышленным протоколам. Применяется в системах управления станками, конвейерами, насосными установками, системами вентиляции и освещения, а также в малых АСУ ТП на предприятиях пищевой, фармацевтической, логистической и других отраслей.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока - совместимо со стандартными промышленными источниками 24 В.
• Цифровые входы: 4 канала - принимают сигналы от кнопок, датчиков положения, конечных выключателей.
• Цифровые выходы: 4 канала - управляют реле, клапанами, световыми индикаторами.
• Аналоговые входы: 2 канала - поддерживают сигналы 0–10 В или 4–20 мА для подключения датчиков давления, температуры, расхода.
• Аналоговые выходы: 2 канала - формируют регулируемые сигналы для частотных преобразователей, сервоприводов, клапанов с пропорциональным управлением.
• Интерфейсы связи: один порт Ethernet (TCP/IP) и один порт RS-485 - позволяют подключить контроллер к HMI, SCADA-системам или другим контроллерам.
• Поддержка протоколов: MODBUS RTU/ASCII (через RS-485) и MODBUS TCP (через Ethernet).
• Монтаж: возможность шинного монтажа на DIN-рейку 35 мм - упрощает установку в распределительных щитах.

Совместимость и монтаж

Программируемый контроллер F100 12 в/в N PRO-Logic PROxima EKF совместим с большинством промышленных терминалов, серверов и ПЛК, использующих протоколы MODBUS TCP и MODBUS RTU. Для подключения используются стандартные RJ45 (Ethernet) и винтовые клеммы (RS-485, питание, I/O). Монтаж выполняется на DIN-рейку - достаточно защелкнуть корпус. Кабели рекомендуется прокладывать отдельно: силовые - от сигнальных, чтобы минимизировать помехи. Подключение аналоговых входов требует экранированных кабелей с заземлением экрана на стороне контроллера.

Безопасность и стандарты

Программируемый контроллер F100 12 в/в N PRO-Logic PROxima EKF соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Устройство имеет степень защиты IP20 - допускает работу только внутри закрытых щитов. Нет встроенной защиты от переполюсовки или скачков напряжения - рекомендуется использовать внешние фильтры и предохранители при высокой электромагнитной нагрузке.

Преимущества

• Гибкая программируемость - позволяет адаптировать логику под любую задачу без замены оборудования.
• Два интерфейса связи одновременно - можно организовать дублированную связь или подключить несколько уровней системы.
• Шинный монтаж - экономит время при сборке щита и снижает риск ошибок подключения.
• Поддержка MODBUS TCP и RTU - легко интегрируется в существующие системы без доработки коммуникаций.
• Наличие аналоговых каналов - исключает необходимость в дополнительных модулях для работы с датчиками.

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (IP20).
• Ограниченное количество I/O - 4 цифровых входа и 4 выхода недостаточно для крупных систем; требуется расширение через другие модули.
• Нет встроенного дисплея - все настройки и диагностика осуществляются через ПК или HMI.
• Работает только при стабильном напряжении 24 В - колебания ниже 20,4 В вызывают сброс, выше 28,8 В - повреждают плату.
• Не поддерживает прошивку по USB - для загрузки программы нужен Ethernet-канал или последовательный адаптер.

Примеры использования

• Управление циркуляционным насосом в системе отопления: датчик температуры → аналоговый вход → логика включает/выключает насос → цифровой выход.
• Автоматизация конвейера: датчики наличия продукта → цифровые входы → запуск/остановка двигателя → аналоговый выход для регулировки скорости.
• Сбор данных с нескольких датчиков давления → передача в SCADA-систему по MODBUS TCP через Ethernet.
• Обмен данными между двумя контроллерами: один - master по RS-485, второй - slave, образуя распределённую систему управления.

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение может вывести контроллер из строя.
• Для аналоговых входов используйте кабель с медной оплеткой и заземлите экран только на одной стороне - на контроллере.
• Настройку протоколов MODBUS проводите через официальное ПО EKF Proxima Studio - там есть готовые шаблоны и валидация адресов.
• Если используется Ethernet, назначьте контроллеру статический IP-адрес - DHCP может менять адрес и нарушить связь с HMI.
• При использовании более 2-х аналоговых устройств - учтите возможную взаимную интерференцию; лучше применять изолирующие барьеры.
• Запасайте резервный блок питания 24 В - даже кратковременный сбой может сбросить текущую программу, если нет батареи сохранения.
