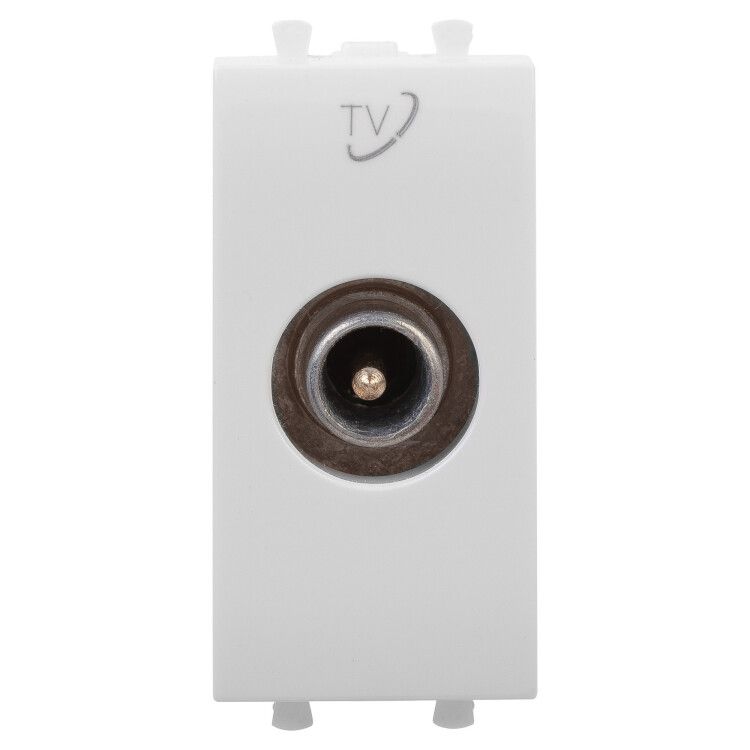

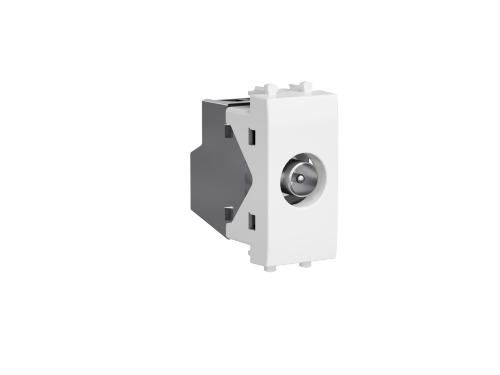

Розетка телевизионная проходная TV 1мод. Avanti "Белое облако" 16А DKC 4400511 ДКС

Розетка телевизионная проходная 1 модуль 16 А от DKC (ДКС), артикул 4400511, предназначена для организации сигнального контура в системах AV-подключения - обеспечивает прохождение TV-сигнала между точками без потерь, сохраняя целостность сети. Продукт из серии Avanti совмещает функциональность, эстетику и простоту монтажа.

Назначение и область применения

Розетка телевизионная проходная 1 модуль 16 А используется исключительно для передачи телевизионного сигнала через кабельную сеть - она не предназначена для питания устройств. Подходит для установки в жилых домах, офисах, гостиницах и на промышленных объектах, где требуется организовать централизованную антенную или спутниковую систему. Устройство работает как “проходной” элемент: сигнал поступает на вход, проходит через механизм и выходит на следующий пункт сети, что упрощает разводку без необходимости использовать тройники или распределители.

Технические характеристики

• Тип розетки: проходная - сигнал проходит сквозь устройство без разрыва
• Количество модулей: 1 - занимает один стандартный модуль в распределительной коробке
• Тип разъема: TV (F-разъём) - совместим с коаксиальным кабелем RG-6 / RG-59
• Частотный диапазон: 4–2400 Гц - поддерживает все современные TV-стандарты, включая DVB-T/T2, SAT, Cable
• Потери в ответвителе: 1 дБ - минимальное затухание сигнала, обеспечивающее качественный прием
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: пластик - прочный, не проводящий, с декоративным глянцевым покрытием
• Цвет: белый (“Белое облако”) - универсальная отделка, легко вписывается в любой интерьер
• Способ монтажа: скрытый - устанавливается в подготовленную нишу внутри стены
• Тип крепления: винтовое - фиксируется болтами к монтажной корзине
• Тип серии: модульная - совместима с системами In-liner Aero и In-liner Front

Совместимость и монтаж

Розетка Avanti 4400511 рассчитана исключительно на использование в модульных системах DKC In-liner Aero и In-liner Front. Она не устанавливается прямо в стену - требует предварительной установки металлической или пластиковой монтажной корзины. Кабель подключается к F-разъёму с помощью зажимного винта - важно не перетянуть, чтобы не повредить контакты. Для правильной работы необходимо соблюдать полярность: центральный проводник кабеля подключается к центральному контакту, экран - к корпусу розетки. Накладка плотно фиксируется после монтажа механизма, обеспечивая герметичность соединения.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями к электрооборудованию для внутреннего использования. IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям, однако устройство не предназначено для влажных помещений (ванная, кухня, балкон). Отсутствие заземления и защитного отключения делает её подходящей только для слаботочных сетей - не допускается подключение силовых кабелей или бытовых приборов.

Преимущества

• Минимальные потери сигнала (1 дБ) - качество изображения не снижается даже при длинных линиях
• Совместимость с популярными системами In-liner - упрощает замену и масштабирование
• Глянцевая белая отделка - не выгорает, не желтеет, хорошо сочетается с другими элементами серии Avanti
• Функция прохода - позволяет проложить сеть без лишних переходников и разветвителей
• Простота обслуживания - доступ к контактам возможен без демонтажа всей системы

Ограничения применения

• Не предназначен для установки во влажных средах - запрещён в банях, душевых, на улице
• Не поддерживает питание устройств - нельзя подключать ТВ-приставки, роутеры или усилители напрямую
• Требует специализированных монтажных корзин - несовместима с обычными подрозетниками
• Не имеет защиты от перегрузок - не следует использовать в сетях с активными усилителями без внешней защиты
• Подходит только для коаксиального кабеля - не работает с Ethernet, HDMI или оптическими линиями

Примеры использования

• Антенная система в многоквартирном доме: розетка устанавливается в каждой квартире, сигнал проходит от этажного распределителя до ТВ-приёмника
• Спутниковое телевидение в офисе: одна розетка на рабочем месте, вторая - в конференц-зале, связь между ними - последовательная
• Дизайн-интерьер с минималистичной проводкой: розетка встраивается в стену, не нарушая визуальной целостности

Практические советы

• Перед монтажом проверьте тип кабеля - используйте только коаксиальные с волновым сопротивлением 75 Ом
• При прокладке сети из нескольких розеток - начинайте с самой удалённой точки, чтобы избежать перепутывания проводов
• Не используйте старые или поврежденные кабели - они увеличат потери выше нормы, даже при идеальной розетке
• При использовании в больших системах (более 8 розеток) рекомендуется установить усилитель сигнала до первой розетки
• При замене устройства - отключите питание всех усилителей и ресиверов, чтобы избежать помех и пробоя
