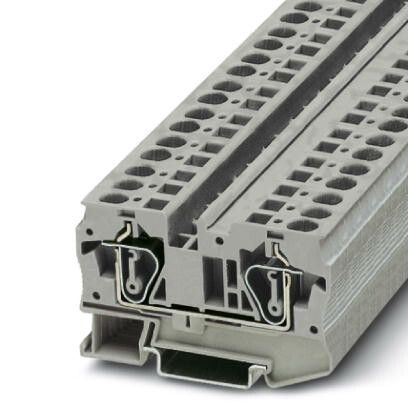

Проходные клеммы ST 6 BU | 3031490 Phoenix Contact

Клемма проходная ST 6 BU 0.2 – 10 кв.мм синяя от Phoenix Contact предназначена для надёжного соединения проводов в распределительных коробках, щитах управления и других точках коммутации. Артикул 3031490 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Клемма проходная ST 6 BU 0.2 – 10 кв.мм синяя используется для создания неразрывной электрической цепи между двумя участками провода. Подходит для монтажа в силовых и слаботочных системах, где требуется перенаправление тока без дополнительных соединений. Часто применяется в автоматике, промышленном оборудовании, системах освещения и на объектах с высокой плотностью кабельных трасс.

Технические характеристики

• Рабочий диапазон сечения провода: 0,2–10 кв.мм - поддерживает медные и многожильные провода от тонких до мощных
• Цвет изолятора: синий - соответствует стандартной цветовой маркировке для нулевых проводников (N)
• Максимальный рабочий ток: до 24 А (при температуре +40 C)
• Номинальное напряжение: 500 В переменного тока
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Температурный диапазон: от -25 C до +80 C
• Зажимной механизм: винтовой с зажимным усилием, обеспечивающим устойчивый контакт

Совместимость и монтаж

Клемма проходная ST 6 BU 0.2 – 10 кв.мм синяя совместима с DIN-рейкой типа TS 35/7,5 и TS 35/15. Устанавливается в штатные направляющие без дополнительных креплений. Для монтажа необходимо:

• Зафиксировать клемму на рейке до установки проводов
• Освободить жилы от изоляции на 8–10 мм
• Закрутить винт до упора - не переусердствуйте, чтобы не повредить контакты
• Убедитесь, что провод полностью вошёл в зажим и не выступает за пределы корпуса

Не используйте клемму для подключения алюминиевых проводов - она рассчитана исключительно на медь.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материалы корпуса - самозатухающий полиамид PA6.6, устойчивый к механическим нагрузкам и нагреву. Контакты выполнены из меди с никелевым покрытием для снижения окисления.

Преимущества

• Высокая надёжность контакта благодаря оптимизированному зажимному механизму
• Чёткая цветовая маркировка (синий) ускоряет идентификацию нулевой жилы при обслуживании
• Легкий монтаж и демонтаж - винт можно затянуть обычной отверткой
• Удобная форма корпуса позволяет компактно располагать несколько клемм рядом

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется использовать в цепях с частыми включениями/выключениями или импульсными нагрузками выше 24 А
• Не допускается применение с гибкими многожильными проводами без наконечников - возможна деформация жил
• Не подходит для подключения проводов сечением менее 0,2 кв.мм или более 10 кв.мм

Примеры использования

• Передача нулевого потенциала через распределительную коробку в системе освещения
• Подключение датчиков и исполнительных устройств в панелях управления станков
• Объединение нескольких нулевых проводов в щите питания оборудования
• Разветвление цепи в системах аварийного освещения

Практические советы

• Для многожильных проводов лучше использовать наконечники - это повысит долговечность контакта и уменьшит риск перелома жил
• Проверяйте затяжку винта после первых 10–15 часов работы - возможно ослабление из-за “ползучести” металла
• При замене клеммы ST 6 BU 0.2 – 10 кв.мм синяя убедитесь, что новый элемент имеет тот же артикул 3031490 - отличаются даже небольшие изменения в зажиме
• Не смешивайте эту клемму с другими сериями Phoenix Contact - они имеют разные шаги и формы фиксации на рейке
