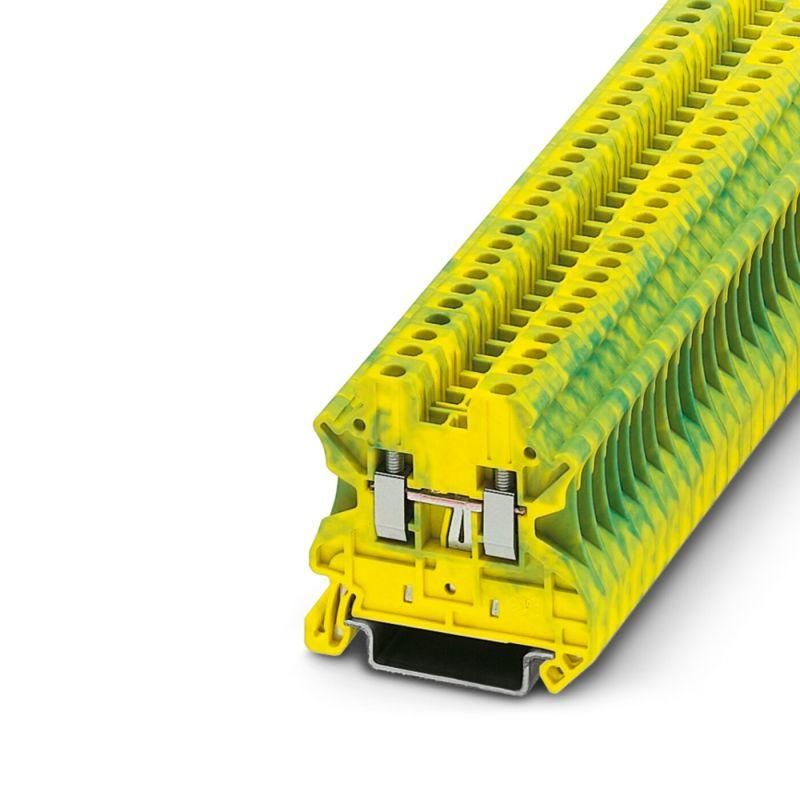

Проходные клеммы КНВ 2,5-2-PE - 11000002 СТЭЗ

Клемма проходная КНВ 2,5-2-PE, клемма заземляющая КНВ 2.5-2-PE СТЭЗ - это надёжный элемент для соединения и передачи заземляющего провода в распределительных щитах и электроустановках. Продукт предназначен для постоянного использования в системах TN-S и TT, обеспечивает безопасную коммутацию медных жил сечением до 2,5 мм2.

Назначение и область применения

Клемма проходная КНВ 2,5-2-PE СТЭЗ используется для создания непрерывной цепи заземления между несколькими точками - например, между шиной PE и корпусами оборудования. Она позволяет подключить два провода одинакового сечения через одну клемму, сохраняя целостность защитного заземления. Подходит для установки в силовые щиты, распределительные пункты, на объектах ЖКХ, промышленности и энергетики.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2 (медный)
• Количество входов/выходов: 2 (проходная схема)
• Тип контакта: винтовой зажим
• Цвет изолятора: белый
• Материал токоведущих частей: медь, оцинкованная поверхность
• Материал корпуса: самозатухающий термопластик (UL94 V-2)
• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 28 А
• Степень защиты IP20

Совместимость и монтаж

Клемма КНВ 2.5-2-PE СТЭЗ устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в направляющие рейки - фиксация механическая, без дополнительных креплений. При подключении проводов необходимо зачистить изоляцию на 8–10 мм, плотно затянуть винт усилием 0,4 Нм (не более!). Не допускается использование многожильных проводов без наконечника. Клемма совместима с любыми стандартными шинами PE и N, используемыми в РФ и странах ЕАЭС.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ Р 50030.2. Клемма КНВ 2.5-2-PE СТЭЗ изготовлена с учётом требований к безопасности электромонтажных устройств в условиях повышенной влажности и перегрузок. Отсутствие открытых токоведущих частей исключает риск случайного прикосновения при установленном корпусе.

Преимущества

• Удобство замены: можно отсоединить один провод, не нарушая связь второго
• Высокая механическая прочность: винтовой зажим не ослабевает при вибрациях
• Устойчивость к окислению: оцинкованная медь снижает сопротивление контакта
• Легкий контроль состояния: прозрачная крышка позволяет визуально проверить качество соединения

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами
• Не рекомендуется использовать вне закрытых щитов - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для высокочастотных или импульсных нагрузок выше 50 Гц
• Запрещено применять в средах с агрессивными газами (например, хлор, сероводород)

Примеры использования

• Подключение заземляющих проводов от металлических корпусов насосов, компрессоров и станков к общей шине PE
• Объединение нескольких контуров заземления в одном щите
• Формирование ответвлений от основной заземляющей шины в распределительных пунктах
• Замена старых болтовых соединений на стандартизованные клеммы в модернизируемых сетях

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 2,5 мм2 вызывает перегрев и повреждение клеммы
• Используйте наконечники типа НШВИ для многожильных проводов - это предотвращает выдавливание жил при затяжке
• Проверяйте затяжку винта через 1–2 месяца после установки - особенно в условиях вибраций
• Не смешивайте эту клемму с другими типами (например, KF или WAGO) в одной цепи - соблюдайте единый стандарт соединения
• При групповой установке оставляйте минимум 5 мм свободного пространства между соседними клеммами для доступа отвертки
