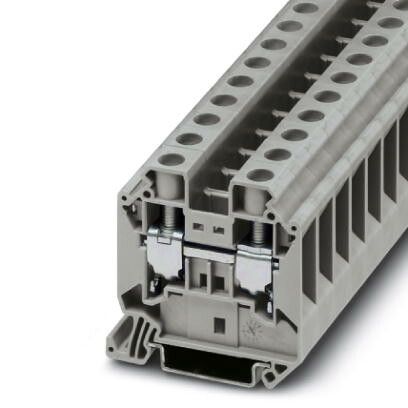

Проходные клеммы UT 16 GN | 3044211 Phoenix Contact

Проходная клемма UT 16 GN от Phoenix Contact — надежное решение для последовательного соединения проводников в распределительных щитах. Артикул 3044211 обеспечивает устойчивую передачу тока до 76 А при высокой механической прочности и защите от взрыва, что делает её подходящей для промышленной автоматизации и сложных условий эксплуатации.

Назначение и область применения

Проходная клемма UT 16 GN предназначена для создания непрерывного электрического контура между двумя точками цепи — например, при подключении входного и выходного провода в цепях управления, питания или заземления. Подходит для монтажа в силовых и слаботочных системах, где требуется надежное и компактное соединение без перерыва цепи. Часто применяется в панелях управления станков, конвейеров, систем освещения и оборудования с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 76 А — способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В — допустимо использование в сетях до 1 кВ
• Шаг подключения: 12,2 мм — совместима с стандартными DIN-рейками и другими клеммами этого шага
• Сечение проводников: 1,5 мм² для одножильного, 1 мм² для многожильного — оптимально для медных жил
• Тип соединения: винтовое — позволяет плотно фиксировать проводник без специальных инструментов
• Количество клемм: 2 на один уровень — вход и выход в одной секции
• Рабочая температура: от –60 °C — работает в экстремально холодных условиях, включая открытые площадки и морозильные камеры
• Минимальная высота монтажа: 54,4 мм — требует минимума места на рейке
• Цвет: зеленый — стандартизированная цветовая маркировка для быстрой идентификации
• Поддержка замыкающих пластин: да — можно использовать для параллельного соединения нескольких клемм
• Исполнение Ex e: сертифицирована на взрывозащиту типа “e” — безопасна во взрывоопасных средах класса Zone 2

Совместимость и монтаж

Проходная клемма UT 16 GN монтируется на DIN-рейку шириной 35 мм. Установка занимает мало места благодаря компактному корпусу. Для подключения используйте отвертку с плоским лезвием — затяжка должна быть достаточной, чтобы предотвратить ослабление контакта, но избегайте перегрузки, чтобы не повредить резьбу. Клемма совместима с замыкающими пластинами того же бренда и шага — они позволяют соединить несколько клемм в цепь без дополнительных перемычек. Обязательно проверьте соответствие сечения провода: слишком толстый провод не войдет, слишком тонкий — будет плохо зажат.

Безопасность и стандарты

UT 16 GN прошла испытание на взрывозащиту по стандарту IEC 60079-7 (тип защиты “e”) — соответствует требованиям для использования в зонах с риском возгорания от электрической искры. Материалы корпуса устойчивы к химическим воздействиям и старению. Напряжение 1000 В и ток 76 А обеспечивают запас по нормам EN 60947-7-1. Цветовое оформление соответствует отраслевым рекомендациям по визуальному различению типов клемм.

Преимущества

• Устойчивость к низким температурам — сохраняет работоспособность даже при –60 °C
• Взрывозащищенное исполнение — снижает риски в опасных средах без дополнительной герметизации
• Гибкость в подключении — поддерживает как одножильные, так и многожильные провода
• Простота обслуживания — доступ к винтам без демонтажа всей системы
• Стандартный шаг 12,2 мм — легко интегрируется в существующие сборки

Ограничения применения

Не предназначен для постоянного погружения в жидкости — хотя имеет защиту Ex e, она не гарантирует IP-класс. Не используется в цепях переменного тока выше 1000 В. Не рекомендуется применять с алюминиевыми проводами без переходных наконечников — материал клеммы рассчитан на медь. Отказ от использования замыкающих пластин при параллельном соединении может привести к увеличению сопротивления и нагреву. Не следует использовать в местах с частыми вибрациями без дополнительной фиксации — винтовое соединение может ослабнуть.

Примеры использования

• Передача сигнала от датчика к контроллеру через распределительную коробку
• Объединение нескольких цепей заземления в одном шкафу
• Подключение питающего кабеля к группе двигателей на конвейере
• Электрооборудование в холодильных камерах, нефтеперерабатывающих установках, химических производствах

Практические советы

• Перед монтажом зачистите проводники до 8–10 мм — недостаточная зачистка вызывает плохой контакт
• Для многожильных проводов используйте наконечники — это предотвращает деформацию жил при затяжке
• Проверяйте момент затяжки винта: он должен быть плотным, но не перетянутым — лучше всего использовать отвертку с регулируемым крутящим моментом
• Если нужна цепочка из нескольких клемм — обязательно используйте заводские замыкающие пластины, а не самодельные перемычки
• При работе в условиях низких температур — перед первым включением дайте клемме адаптироваться к температуре окружающей среды
