Проходка круглая нержавеющая D25х40 мм для кабелей D 3-11 - DXF3111 ДКС

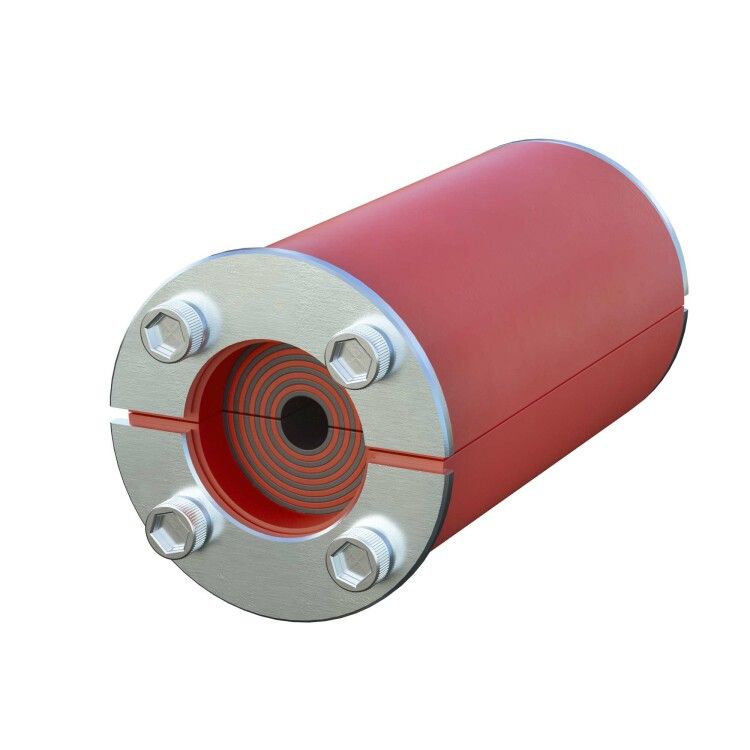

Проходка круглая, нержавеющая сталь, D25х40 мм для кабелей D 3-11 мм, DKC, ГСИ - это герметичная металлическая вставка из нержавеющей стали, предназначенная для безопасной прокладки кабелей и труб через ограждающие конструкции. Артикул dxf3111 относится к серии Vulcan бренда DKC и обеспечивает механическую прочность и долговечность в агрессивных средах.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D25х40 мм для кабелей D 3-11 мм, DKC, ГСИ используется для создания герметичного прохода через стены, перекрытия или потолки. Подходит для прокладки одиночных силовых, сигнальных или коммуникационных кабелей, а также труб малого диаметра. Применяется в промышленных объектах, энергообъектах, системах автоматизации, где требуется защита от пыли, влаги и распространения пламени.

Технические характеристики

• Внешний диаметр: 25 мм
• Длина (глубина): 40 мм
• Материал: нержавеющая сталь
• Диаметр пропускаемых кабелей/труб: 3–11 мм
• Исполнение: модульная противопожарная перегородка - совместима с системами огнестойкой защиты конструкций
• Форма: круглая

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D25х40 мм для кабелей D 3-11 мм, DKC, ГСИ требует установки в предварительно просверленное отверстие соответствующего диаметра. Для достижения необходимой степени герметизации и огнестойкости необходимо использовать комплектующие - уплотнители, термостойкие замазки или специальные набухающие материалы, указанные в документации производителя. Установка выполняется с применением фиксирующих элементов, обеспечивающих плотную посадку в конструкции из бетона, кирпича или металлоконструкций.

Безопасность и стандарты

Проходка круглая, нержавеющая сталь, D25х40 мм для кабелей D 3-11 мм, DKC, ГСИ выполнена в соответствии с требованиями к модульным противопожарным перегородкам. Совместима с сертифицированными системами огнезащиты, однако сама по себе не является самостоятельным огнестойким элементом - её эффективность зависит от правильного заполнения зазора между кабелем и корпусом огнеупорными материалами.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - нержавеющая сталь
• Устойчивость к механическим нагрузкам и температурным колебаниям
• Поддержание целостности огнезащитной системы при использовании с подходящими наполнителями
• Стандартные размеры позволяют легко интегрировать в типовые проекты

Ограничения применения

• Не предназначена для прокладки нескольких кабелей одновременно - рассчитана на один проводник или трубу диаметром до 11 мм
• Требует обязательного применения дополнительных уплотнителей для обеспечения огнестойкости и герметичности
• Не рекомендуется для использования в условиях постоянного погружения в жидкость - не имеет IP-рейтинга
• Не подходит для кабелей с внешним диаметром более 11 мм - возможен риск повреждения изоляции или снижения огнезащитных свойств

Примеры использования

• Прокладка контрольных кабелей через бетонные перекрытия в цехах АЭС или химических заводов
• Ввод сигналов от датчиков в взрывоопасные зоны через стальные перегородки
• Герметизация трубопроводов связи в помещениях с повышенной влажностью - холодильных камерах, насосных станциях
• Обустройство проходов для кабельных трасс в медицинских учреждениях, где важна стерилизация поверхностей

Практические советы

• Перед монтажом проверьте внутренний диаметр проходки - он должен позволять свободно протянуть кабель без перегибов и давления на изоляцию
• Выбирайте уплотнительные материалы, совместимые с классом огнестойкости вашей конструкции (например, минеральная вата, термостойкий герметик)
• При работе с несколькими проходками одного типа используйте единый метод затяжки и фиксации - это гарантирует равномерность герметизации
• Артикул dxf3111 и продукты серии Vulcan от DKC имеют стандартизованные размеры - они совместимы с другими элементами этой же серии
• Не забудьте сохранить документацию на уплотнители - она нужна для сертификации огнезащитных систем
