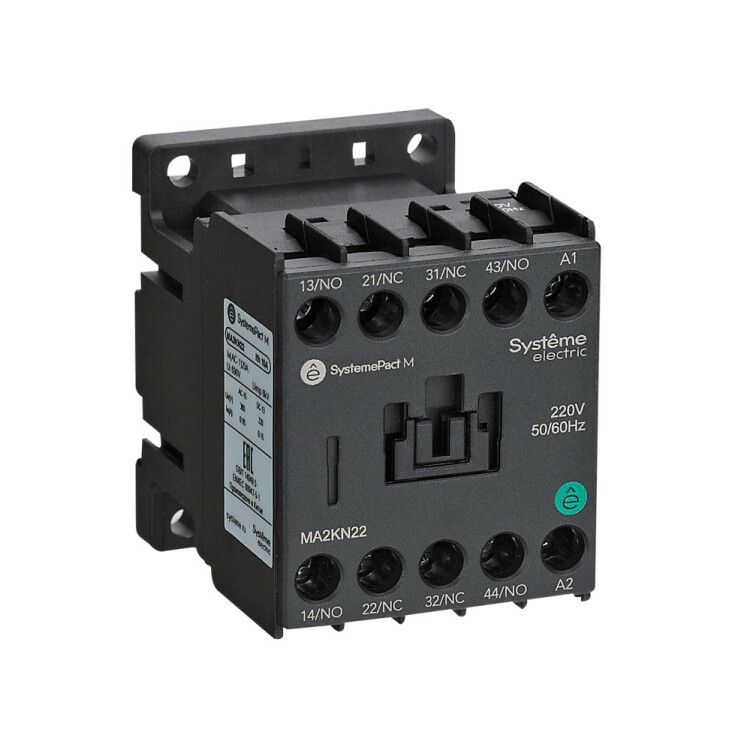

ПРОМЕЖУТОЧНОЕ РЕЛЕ MA2K 2НО+2НЗ AC400V 50/60Hz | MA2KN22V7 Systeme Electric APC

Промежуточное реле MA2K 2 нормально открытых + 2 нормально закрытых контактов AC 400В 50/60Гц от Systeme Electric - компактный элемент для управления слаботочными цепями в системах автоматизации. Артикул ma2kn22v7 обеспечивает надёжную коммутацию при работе с сетью переменного тока 400 В.

Назначение и область применения

Промежуточное реле MA2K используется для передачи управляющих сигналов между силовыми и контрольными цепями. Его задача - изолировать низковольтные контроллеры (например, ПЛК) от высоковольтных нагрузок, увеличивать количество доступных контактов и расширять возможности управления оборудованием.

Подходит для установки в панелях управления станков, конвейеров, систем вентиляции, насосных станций, а также в телекоммуникационном и промышленном оборудовании.

Технические характеристики

• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Напряжение управления: 400 В переменного тока (AC), частота 50/60 Гц
• Максимальная коммутируемая мощность: соответствует стандартам для вспомогательных цепей (не предназначен для прямой коммутации силовой нагрузки выше 5 А)
• Способ монтажа: на DIN-рейке (TS35) или крепление винтами на монтажной плате
• Исполнение: универсальное, без дополнительных модулей

Совместимость и монтаж

Реле MA2K совместимо со всеми типами DIN-реек стандарта EN 60715. Для монтажа на рейке достаточно защёлкнуть корпус - фиксация механическая, без инструментов. При креплении винтами требуется отверстие под M3 или аналогичный крепёж.

Управление осуществляется через катушку - при подаче 400 В AC на выводы катушки контакты меняют состояние. Напряжение питания не требует полярности - работает на любом проводе L/N.

Безопасность и стандарты

Промежуточное реле MA2K соответствует требованиям IEC 61810-1 для промежуточных реле. Обеспечивает гальваническую развязку между управлением и контактами, что снижает риск повреждения чувствительной электроники.

Преимущества

• Четыре контакта в одном корпусе - замена четырём одноканальным реле
• Высокая долговечность: рассчитано на более чем 1 млн операций
• Стабильная работа при колебаниях сети +-10%
• Нет необходимости в внешнем демпфере или фильтре помех
• Совместимо с большинством промышленных ПЛК и реле времени

Ограничения применения

• Не предназначено для коммутации силовых цепей свыше 5 А - используйте только в вспомогательных цепях
• Работает только с переменным током 400 В - нельзя использовать с постоянным током
• Не имеет встроенной защиты от перегрузок или КЗ - необходимо применять внешние предохранители или автоматы
• Не рекомендовано для установки в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Управление световой сигнализацией на станке через выход ПЛК
• Переключение режимов работы конвейера (быстрый/медленный ход)
• Активация аварийного стопа через кнопку с самоблокировкой
• Формирование сигнала “готов” для системы сбора данных

Практические советы

• Проверьте соответствие напряжения катушки - 400 В AC - до подключения. Подача меньшего напряжения не вызовет срабатывание, большего - выведет реле из строя.
• При использовании на DIN-рейке убедитесь, что соседние устройства не нагреваются выше допустимого уровня - температурный класс реле - до +60 C.
• Для длительной службы избегайте частых включений при максимальной нагрузке - оптимально работать на 70–80 % от номинала.
• Артикул ma2kn22v7 можно заменить на другие модели серии MA2K с таким же числом и типом контактов, если есть необходимость в другом напряжении управления.
