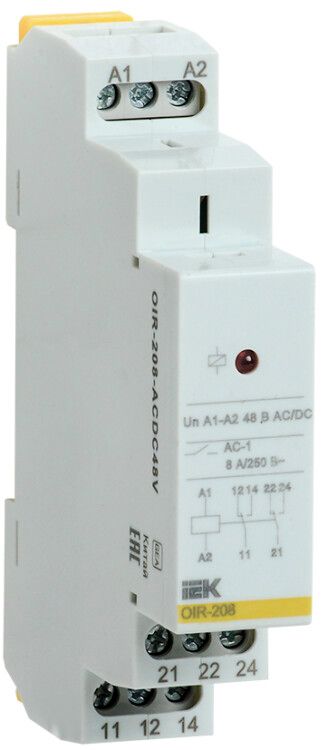

Промежуточное реле OIR 2 конт (8А). 48 В AC/DC - OIR-208-ACDC48V IEK

Реле промежуточное OIR 2 контакта (8А) 48 В AC/DC от IEK предназначено для безопасного управления нагрузками в системах автоматизации за счёт гальванической развязки между цепями управления и силовыми цепями. Артикул oir-208-acdc48v подходит для установки на DIN-рейку и работает как в переменном, так и в постоянном токе.

Назначение и область применения

Реле промежуточное OIR 2 контакта (8А) 48 В AC/DC используется для передачи управляющих сигналов от слаботочных устройств (например, PLC, терморегуляторов, датчиков) к мощным потребителям - таким как двигатели, нагреватели, световые сигнализаторы или другие реле. Гальваническая развязка предотвращает влияние помех и высоких напряжений с силовой части на чувствительную электронику управления.

Технические характеристики

• Напряжение питания катушки: 48 В AC/DC - совместимо с обоими типами тока, что упрощает интеграцию в системы с разными источниками питания;
• Номинальный ток контактов: 8 А - позволяет коммутировать нагрузки до 1920 Вт при 240 В AC или 384 Вт при 48 В DC;
• Количество контактов: 2 одинарных переключающих (SPST) - каждый контакт замыкает одну цепь при срабатывании;
• Тип управления: моностабильное - возвращается в исходное состояние после прекращения подачи напряжения на катушку;
• Подключение: винтовые зажимы - надёжное фиксирование проводов сечением до 2,5 мм2;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги - требует установки внутри корпуса;
• Диапазон температур: от -20 до +55 C - подходит для помещений с контролируемым микроклиматом; не предназначен для улицы или холодных складов ниже -20 C;
• Механическая износостойкость: 10 млн циклов - рассчитан на длительную работу в условиях частых включений;
• Поляризация: определённая полюсность - необходимо соблюдать правильное подключение "+" и "-" при использовании постоянного тока;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле промежуточное OIR 2 контакта (8А) 48 В AC/DC легко устанавливается на стандартную DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2. Клеммы затягиваются отверткой - не требуется специальный инструмент. Убедитесь, что питание катушки соответствует 48 В +-10%. При работе с постоянным током обязательно соблюдайте полярность: неверное подключение может повредить внутреннюю цепь. Монтаж допускается только в закрытых электрошкафах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 для промежуточных реле. Конструкция обеспечивает достаточное расстояние между контактами и катушкой для безопасности при работе с сетью 230–400 В. Принудительно управляемые контакты гарантируют, что даже при отказе механизма контакты остаются в заданном положении - снижает риск аварийного состояния.

Преимущества

• Универсальное питание 48 В AC/DC - не нужно выбирать между переменным и постоянным током;
• Высокая механическая долговечность - подходит для систем с частыми циклами включения;
• Чёткая коммутация двух независимых цепей - удобно для управления двумя нагрузками одним сигналом;
• Фиксированная полюсность - минимизирует риск ошибок при сборке;
• Совместимость с большинством промышленных контроллеров и модулей IO.

Ограничения применения

• Не применяйте вне закрытых шкафов - степень защиты IP20 не защищает от влаги, пыли и брызг;
• Запрещена работа при температурах ниже -20 C - материал компонентов становится хрупким;
• Не использовать для коммутации индуктивных нагрузок выше 8 А без дополнительной защиты (диод, RC-цепочка);
• Не рекомендуется для частых импульсных включений с длительностью менее 10 мс - возможно «прилипание» контактов;
• При использовании в цепях с высокими переходными процессами (например, сварочные аппараты) необходим внешний фильтр.

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC - реле преобразует сигнал в 48 В DC и включает двигатель 220 В AC;
• Передача сигнала от термостата к группе тепловых матов в системе отопления;
• Логика работы конвейера: один входной сигнал активирует два исполнительных устройства (двигатель + световая индикация);
• Автоматизация освещения в производственных помещениях по расписанию.

Практические советы

• Выбирайте реле с запасом по току - если нагрузка близка к 8 А, лучше взять модель на 10 А;
• Проверьте наличие напряжения на катушке перед монтажом - недостаточное напряжение вызывает «дребезг» контактов;
• При подключении нескольких реле на одной рейке оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода;
• Для цепей с индуктивной нагрузкой (электромагниты, реле) параллельно контакту установите демпферную цепь (диод 1N4007 для DC или RC-фильтр для AC);
• При замене старого реле - проверьте соответствие типа контактов (SPST) и полярности - OIR 2 контакта (8А) 48 В AC/DC не является универсальным аналогом всех реле с 48 В.
