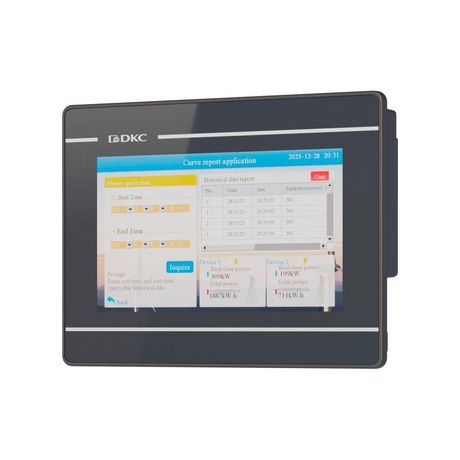

Промышленная операторская панель, диагональ 7", 16,77М цветов дисплей TFT, разрешение 800*480 px, порты: 2 COM, 1 Micro USB, Ethernet | H1000 ДКС H1000-T070E

Промышленная операторская панель DKC h1000-t070e - это надёжный интерфейс для контроля и визуализации процессов на производстве. Устройство сочетает яркий цветной экран, широкий набор коммуникационных портов и защиту IP65, что делает его подходящим для работы в сложных условиях завода, цеха или линии автоматизации.

Назначение и область применения

Промышленная операторская панель DKC h1000-t070e используется для отображения данных с оборудования и управления технологическим процессом в реальном времени. Подходит для взаимодействия с ПЛК, частотными преобразователями, датчиками и другими устройствами автоматизации. Применяется на конвейерах, станках, системах упаковки, насосных станциях и других объектах, где требуется удобный человеко-машинный интерфейс.

Технические характеристики

• Экран: TFT, диагональ 7 дюймов, разрешение 800×480 пикселей, 16 770 000 цветов - обеспечивает чёткую и детализированную визуализацию графиков, схем и текста даже при ярком освещении.
• Питание: 10–28 В постоянного тока - совместимо с типичными промышленными источниками напряжения, включая 24 В.
• Интерфейсы связи: 2 порта COM (RS-232 + RS-485/RS-422 - переключаемые), 1 порт Ethernet, 1 USB-A, 1 Micro USB - позволяет подключаться к различным контроллерам и использовать для прошивки или внешних устройств.
• Защита: IP65 - герметичный корпус защищает от пыли и струй воды, что важно для влажных, запылённых или мойки зон.
• Температурный режим: 0…+50 C - работает в стандартных условиях цеха, не рассчитана на холодные склады или жаркие открытые площадки.
• Монтажные габариты: высота передней панели 150 мм, глубина установки 37,2 мм - компактна для шкафов и панелей управления.

Совместимость и монтаж

Промышленная операторская панель DKC h1000-t070e поддерживает протокол MODBUS RTU и TCP, что гарантирует работу с ПЛК Siemens, Allen Bradley, Schneider Electric, Omron и другими популярными брендами. Для подключения используйте стандартные кабели: для COM-портов - экранированные витые пары, для Ethernet - Cat5e/Cat6. Монтаж осуществляется через фланец в щите или на стену; рекомендуется оставлять минимум 50 мм свободного пространства вокруг для теплоотвода. Кабель Micro USB предназначен исключительно для программирования - не используйте его для зарядки или подключения периферии.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и имеет степень защиты IP65, что подтверждает соответствие нормам IEC 60529. Сертифицировано для использования в промышленных средах, не требует специальных мер безопасности при работе в пределах указанных условий.

Преимущества

• Широкий диапазон входного напряжения (10–28 В) снижает риск отказа при колебаниях сети.
• Переключаемый COM-порт (RS-232 / RS-485 / RS-422) экономит место и упрощает подключение к разному оборудованию.
• Цветной TFT-экран с высокой контрастностью повышает читаемость информации при любом угле обзора.
• Наличие Ethernet и USB позволяет легко обновлять прошивку, скачивать логи или подключать флеш-накопители.

Ограничения применения

• Не предназначена для работы при температурах ниже 0 C - возможны сбои дисплея и замедление реакции.
• Отсутствует встроенная батарея - при отключении питания данные сохраняются только при наличии энергонезависимой памяти в ПЛК.
• Micro USB не поддерживает питание внешних устройств - нельзя подключить мышь, клавиатуру или принтер без активного хаба с собственным питанием.
• Не имеет встроенной Wi-Fi или Bluetooth - все соединения проводные.

Примеры использования

• На линии розлива: управление скоростью насосов, отображение уровня жидкости, тревоги по давлению.
• На участке сборки: индикация этапов, запрос на подачу комплектующих, журнал ошибок.
• В системе вентиляции: регулировка частоты вентиляторов, показания температуры и влажности, аварийные сигналы.

Практические советы

• При подключении COM-порта определите, какой именно протокол нужен (RS-485 или RS-232), и настройте перемычки внутри панели согласно руководству.
• Для долгой службы избегайте прямых потоков пара, масла или агрессивных моющих средств - хотя IP65 защищает от брызг, длительный контакт с химикатами может повредить покрытие экрана.
• Используйте Ethernet-порт для удалённого доступа к панели через сеть предприятия - это упростит обслуживание без физического доступа.
• При первом запуске всегда проверьте правильность настройки адреса MODBUS и скорость передачи - чаще всего проблемы возникают из-за несоответствия параметров между панелью и ПЛК.
