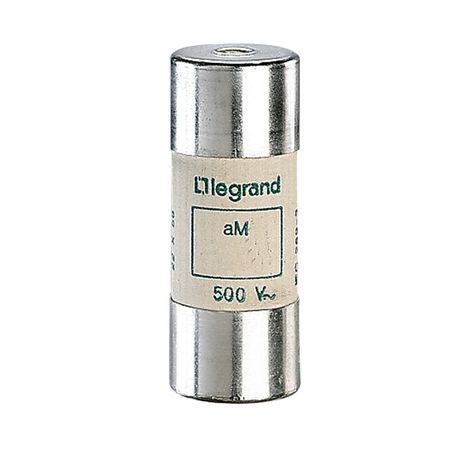

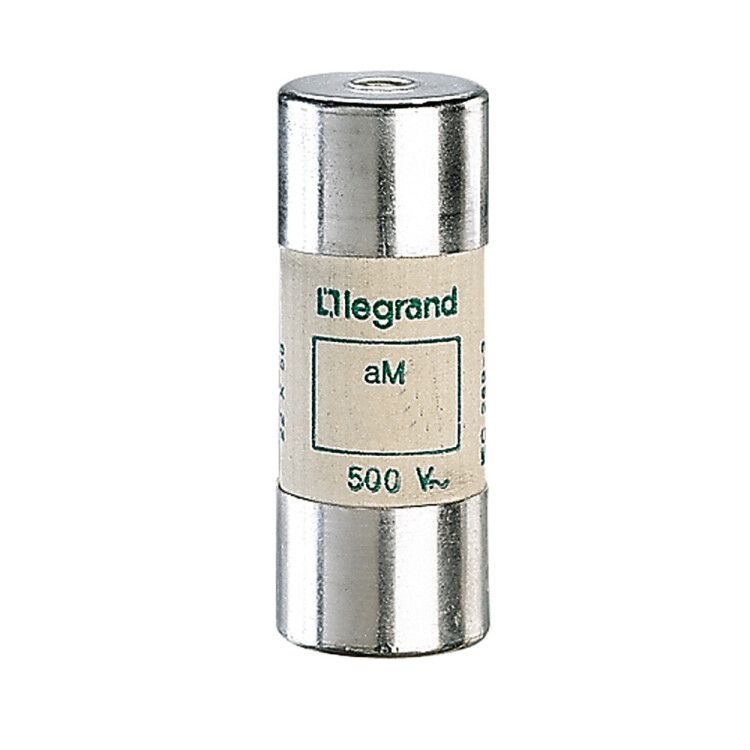

Предохранитель промышленный цилиндрический аМ 22x58 16а 500В с бойком | 015116 Legrand

Промышленный цилиндрический предохранитель аМ 22x58 16А 500В с бойком от Legrand Euro предназначен для защиты электрических цепей от коротких замыканий и перегрузок. Этот предохранитель применяется в промышленном оборудовании, на станциях управления и в распределительных щитах. Артикул 015116 соответствует стандартной габаритной форме 22×58 мм и обеспечивает надёжную работу в сетях переменного и постоянного тока.

Назначение и область применения

Промышленный цилиндрический предохранитель аМ 22x58 16А 500В с бойком защищает силовые и вспомогательные цепи от повреждений при аварийных режимах - особенно эффективен против коротких замыканий. Подходит для установки в комплектные устройства: автоматические выключатели, контакторы, рубильники и другие аппараты с гнездами под цилиндрические вставки. Часто используется в системах управления электродвигателями, конвейерах, насосах и других промышленных механизмах.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В - работает в сетях до этого уровня, как переменного (AC), так и постоянного (DC) тока
• Габариты: 22 × 58 мм - стандартная форма для совместимости с большинством европейских держателей
• Отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Категория применения: аМ - специально оптимизирован для защиты коммутационных устройств в цепях с высокими пусковыми токами (например, электродвигатели)
• Рабочая частота: 42–62 Гц - рассчитан на использование в сети с частотой 50 Гц (стандарт РФ и Европы)
• Наличие бойка: да - механический индикатор срабатывания, который выпадает при перегорании вставки, позволяя визуально определить отказ
• Тип изделия: вставка плавкая - требует установки в специальный держатель, не является самостоятельным устройством

Совместимость и монтаж

Промышленный цилиндрический предохранитель аМ 22x58 16А 500В с бойком устанавливается исключительно в держатели типа “на аппарат” - то есть в устройства, где предусмотрены контактные гнёзда под цилиндрические вставки. Монтаж выполняется вручную: вставка вводится в гнездо до фиксации. Убедитесь, что держатель соответствует типу аМ и имеет те же габариты 22×58 мм. Не используйте адаптеры или переходники - они снижают надёжность соединения и нарушают тепловой режим работы.

Безопасность и стандарты

Промышленный цилиндрический предохранитель аМ 22x58 16А 500В с бойком соответствует требованиям международного стандарта IEC 60269-1 и IEC 60269-4 для вставок категории аМ. Обеспечивает класс защиты IP20 внутри корпуса аппарата. Бойковый механизм позволяет избежать случайного повторного включения после срабатывания - важный элемент безопасности при обслуживании оборудования.

Преимущества

• Высокая отключающая способность (100 кА) - гарантирует безопасность даже при серьёзных КЗ
• Бойковый индикатор - наглядное указание на сработавший предохранитель, ускоряет диагностику
• Поддержка AC/DC - универсальность для различных типов цепей
• Оптимизация под аМ - идеальная селективность для защиты двигателей и сложных нагрузок с импульсными токами
• Стандартные размеры - легко заменяем в существующих установках без переделки шкафов

Ограничения применения

• Не предназначен для защиты бытовых приборов или освещения - слишком медленная характеристика для таких задач
• Не работает самостоятельно - обязательно требуется совместимый держатель
• Не рекомендован для частых перегрузок - многократные срабатывания снижают срок службы держателя и контактов
• Не подходит для цепей выше 500 В - риск пробоя изоляции
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации держателя

Примеры использования

• Защита пускателей и магнитных контакторов на станках с ЧПУ
• Обесточивание цепей питания асинхронных двигателей в конвейерных линиях
• Функциональная защита в распределительных щитах промышленных объектов
• Автоматическое отключение при КЗ в системах управления лифтами и эскалаторами

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения - даже при выключенном оборудовании возможна индуктивная ЭДС
• Выбирайте вставку точно по номинальному току - нельзя заменять 16 А на 20 А ради “большей надёжности”, это опасно
• Проверяйте состояние держателя при каждой замене: окисление контактов или трещины в изоляции требуют ремонта
• Если бойок не выпал, но вставка перегорела - возможно, повреждён сам держатель; проверьте целостность контактов
• Храните запасные вставки в сухом месте - влага может вызвать коррозию металлических элементов
• Для цепей с частыми пусками (электродвигатели) убедитесь, что время срабатывания вставки соответствует характеристике двигателя - аМ-тип здесь оптимален
