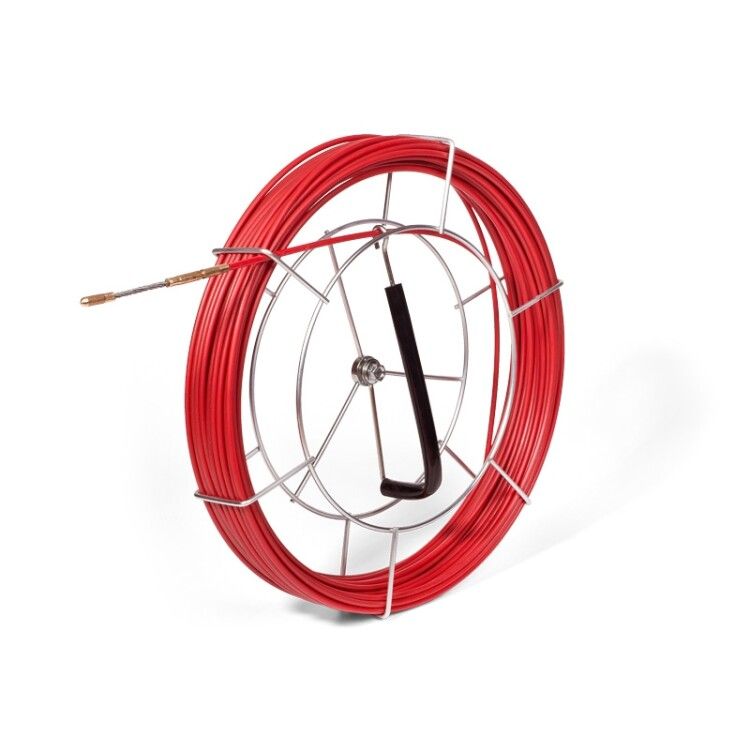

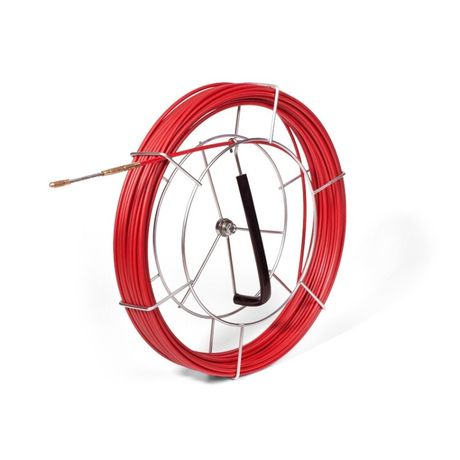

Протяжка-стеклопруток FGP-4.5/50MK на металлической катушке - 69453 КВТ

Протяжка-стеклопруток FGP-4.5/50MK (красный) от Fortisflex и КВТ - это lightweight, прочная и диэлектрическая направляющая для протяжки кабелей внутри установленных труб и каналов. Благодаря комбинации стеклопластикового сердечника и антифрикционной полиэтиленовой оболочки, она легко преодолевает изгибы и плотные участки проводки, сохраняя жесткость и безопасность даже под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-4.5/50MK (красный) предназначена для протяжки силовых и слаботочных кабелей в уже смонтированных установочных трубах, коробах и каналах. Подходит для работы в условиях ограниченного доступа, где требуется гибкость и точное управление направляющей. Особенно эффективна при прокладке кабелей в заполненных трассах, где обычные металлические протяжки не подходят из-за риска повреждения изоляции или наличия напряжения.

Технические характеристики

• Диаметр: 4,5 мм - оптимальный размер для входа в большинство стандартных труб диаметром от 16 мм;
• Длина бухты: 50 м - позволяет работать в длинных трассах без необходимости соединений;
• Материал сердечника: стеклопластик - обеспечивает жесткость, невосприимчив к коррозии и не проводит ток;
• Покрытие: антифрикционная полиэтиленовая оболочка - снижает трение, защищает внутренний стержень от механических повреждений;
• Прочность на разрыв: 12 000 Н - выдерживает значительные нагрузки при затяжке кабелей;
• Минимальный радиус изгиба: 310 мм - можно использовать в узких поворотах, но требует осторожности при более острых изгибах;
• Рабочий температурный диапазон: от –20 C до +55 C - подходит для indoor и outdoor применений в умеренном климате;
• Форма головки: кольцевая, с закруглением - предотвращает цепляние за внутренние поверхности труб;
• Цвет: красный - удобен для визуального отличия от других протяжек на объекте;
• Наконечник: сменные винтовые латунные с резьбой M5 - обеспечивают надежное крепление кабельных концов или переходников.

Совместимость и монтаж

Протяжка-стеклопруток FGP-4.5/50MK (красный) совместима с мини-чулками ЧМ мини - позволяет быстро перейти от протяжки к затяжке кабеля без замены всей системы. Для монтажа:

• Закрепите один конец протяжки на кабеле через винтовой наконечник M5 - используйте гаечный ключ для фиксации;
• Протолкните протяжку через трубу руками или с помощью специальной катушки - не применяйте силовые механизмы без контроля натяжения;
• Как только головка достигнет выхода, отсоедините её и закрепите кабель на другом конце;
• Учитывайте посадочный диаметр трубы: минимальный внутренний диаметр - 16 мм для комфортного прохода.

Безопасность и стандарты

Изделие изготовлено из диэлектрических материалов - стеклопластик и полиэтилен не проводят электричество. Это делает Протяжку-стеклопруток FGP-4.5/50MK (красный) безопасной для работы в каналах с действующими кабелями под напряжением до 1000 В. Отсутствие металлических элементов исключает риск короткого замыкания или поражения током при случайном контакте.

Преимущества

• Высокая прочность при малом весе - легко транспортировать и манипулировать;
• Не подвержена коррозии - долговечен срок службы даже во влажных средах;
• Гибкость и жесткость в равновесии - проходит сложные маршруты без прогиба или заедания;
• Легко заменяемый наконечник - экономит время при смене задачи (протяжка ↔ затяжка);
• Защитная оболочка продлевает жизнь стеклопрутка - снижает износ при многократном использовании.

Ограничения применения

• Не рекомендуется использовать при температурах ниже –20 C - материал становится хрупким;
• Не допускаются резкие изгибы менее 310 мм радиуса - возможен перелом стеклопластикового сердечника;
• Не предназначен для протяжки в трубах с острыми кромками, металлической стружкой или крупными препятствиями - есть риск повреждения оболочки;
• Не используется как несущий элемент - нельзя подвешивать на ней оборудование или кабели массой свыше 12 кг.

Примеры использования

• Прокладка кабеля в стеновых штробах после отделки;
• Переброска провода между распределительными щитами в офисном здании;
• Замена старых кабелей в существующих трубах без вскрытия стены;
• Монтаж сигнализационных и IP-камерных кабелей в потолочных коробах;
• Работа в электрошкафах с активным питанием - благодаря диэлектрическим свойствам.

Практические советы

• Перед использованием проверьте целостность оболочки - даже микротрещины могут привести к разрушению стеклопрутка при нагрузке;
• Не перегибайте протяжку резко - лучше медленно и плавно выводите её через углы;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - полиэтилен со временем теряет эластичность;
• Используйте сменные наконечники M5 - они продаются отдельно, что удваивает функциональность одной бухты;
• Для длинных трасс (>30 м) используйте катушку или лебедку с регулируемым натяжением - чтобы не оборвать протяжку.
