Протяжка-стеклопруток FGP-4.5/50 (кр) | 69452 Fortisflex КВТ

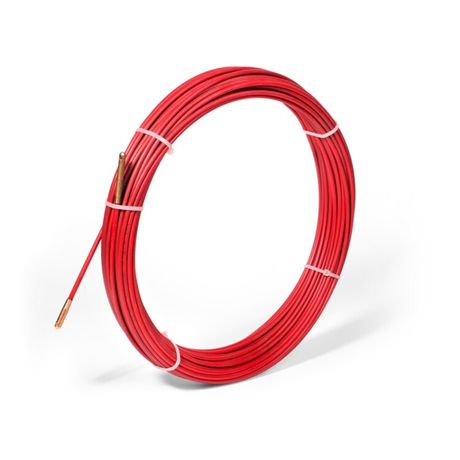

Протяжка-стеклопруток FGP-4.5/50 (кр) от Fortisflex и КВТ - это гибкий, прочный и диэлектрический элемент для протяжки кабелей внутри установочных труб и каналов. Благодаря стеклопластиковому сердечнику и антифрикционному покрытию, он легко преодолевает изгибы и плотно заполненные участки, сохраняя надежность даже при работе под напряжением.

Назначение и область применения

Протяжка-стеклопруток FGP-4.5/50 (кр) используется для протяжки силовых и слаботочных кабелей в трубах, коробах и других установочных каналах. Подходит для работы в уже смонтированных системах с наличием проводов или кабелей под напряжением благодаря диэлектрическим свойствам материала. Применяется в электромонтаже зданий, промышленном оборудовании, автоматизации и распределительных щитах.

Технические характеристики

• Диаметр: 4,5 мм
• Длина бухты: 50 м
• Материал сердечника: стеклопластик (стекловолокно)
• Покрытие: антифрикционная полиэтиленовая оболочка
• Прочность на разрыв: 12 000 Н
• Минимальный радиус изгиба: 310 мм
• Рабочий температурный диапазон: от –20 C до +55 C
• Цвет: красный
• Форма головки: кольцевая, с закруглением
• Тип наконечников: сменные винтовые из латуни, резьба M5

Совместимость и монтаж

FGP-4.5/50 (кр) совместим со стандартными мини-чулками ЧМ мини - позволяет быстро переключаться между протяжкой и тяговым устройством. Для монтажа: вставьте наконечник в трубу, зафиксируйте кабель через резьбу M5, затем протяните стеклопруток через весь маршрут. После завершения работы наконечник можно снять и заменить на другой - например, на заглушку-окно для последующего тяжения кабеля.

Безопасность и стандарты

Изготовлен из диэлектрических материалов - стеклопластика и полиэтилена - что исключает риск поражения током при работе в условиях под напряжением. Оболочка предотвращает повреждение внутреннего сердечника и снижает трение о стенки труб. Соответствует требованиям безопасности для электромонтажных работ в помещениях и на объектах с повышенными требованиями к электроизоляции.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузки до 12 000 Н, что позволяет использовать её в длинных и труднодоступных маршрутах.
• Гибкость при сохранении жесткости - стеклопластик не прогибается полностью, но легко проходит изгибы радиусом от 310 мм.
• Устойчивость к коррозии - материал не ржавеет, не теряет свойств во влажной среде.
• Легкое скольжение - полиэтиленовое покрытие уменьшает трение, снижает усилие протяжки и продлевает срок службы.
• Быстрая замена наконечников - резьба M5 позволяет менять оснастку без инструментов.

Ограничения применения

• Не рекомендуется применять при температурах ниже –20 C - материал становится хрупким.
• Запрещено использование в условиях постоянного механического давления или перегиба меньше 310 мм - возможна деформация или разрушение сердечника.
• Не предназначен для протяжки сверхтяжелых кабелей массой более 8–10 кг на метр - требуется усиление или использование более мощных решений.
• Не следует использовать в трубах с острыми кромками или металлической шероховатостью - есть риск повреждения полиэтиленовой оболочки.

Примеры использования

• Протяжка кабеля ВВГнг-Ls через пластиковые установочные трубы в офисном здании.
• Установка сигнальных кабелей в коробах промышленного оборудования с существующими проводами под напряжением.
• Монтаж Ethernet и коаксиальных кабелей в потолочных нишах с множеством изгибов.
• Замена старого кабеля в канале без демонтажа всей системы - благодаря возможности замены наконечника на заглушку-окно.

Практические советы

• Перед использованием проверьте внутренний диаметр трубы - минимальный зазор должен составлять не менее 8–10 мм для свободного прохода FGP-4.5/50 (кр).
• При многократном использовании в одном канале регулярно осматривайте оболочку на наличие порезов - поврежденная поверхность снижает долговечность.
• Храните бухту в сухом месте, избегайте длительного воздействия УФ-лучей - полиэтилен может стать хрупким.
• Для протяжки в очень длинных каналах используйте вспомогательные ролики или направляющие - это снизит нагрузку на наконечник и увеличит точность.
• При необходимости временной фиксации кабеля - затягивайте винт наконечника равномерно, чтобы не перекосить резьбу M5.
