Провод ПуВ 1х120

ПуВ 1х120 - провод силовой установочный(монтажный) с медной однопроволочной(монолитной) жилой сечением 120 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПуВ 120 - соответствует требованиям ГОСТ 31947-2012.

Технические характеристики провода ПуВ 1х120

Климатические исполнение провода ПуВ 1х120 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПуВ 120: -50 °С.
Максимальная температура эксплуатации провода ПуВ 1х120: +65°С.
Провод установочный ПуВ 1*120 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПуВ 1х120 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПуВ 120 - 174 миллиметров.
Длительно допустимая температура нагрева жилы провода ПуВ 1х120 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПуВ 1*120 - 17,4 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПуВ 120 - 1,252 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПуВ 1х120

Допустимый ток провода ПуВ 1*120 - 418 Ампер.
Активное сопротивление жилы - 0,158 Ом на километр.
Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПуВ 120

Пу - провод установочный.
В - изоляция из поливинилхлорида.
120 - сечение токопроводящей жилы.

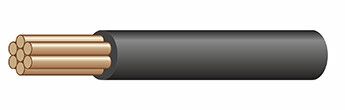

Конструкция провода ПуВ 1х120

1) Жила – из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.
2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПуВ 120

Провод силовой медный установочный ПуВ 1х120 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПуВ 1*120 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПуВ 120 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
