Провод заземления ПМЛ 10-10м | 81513 КВТ

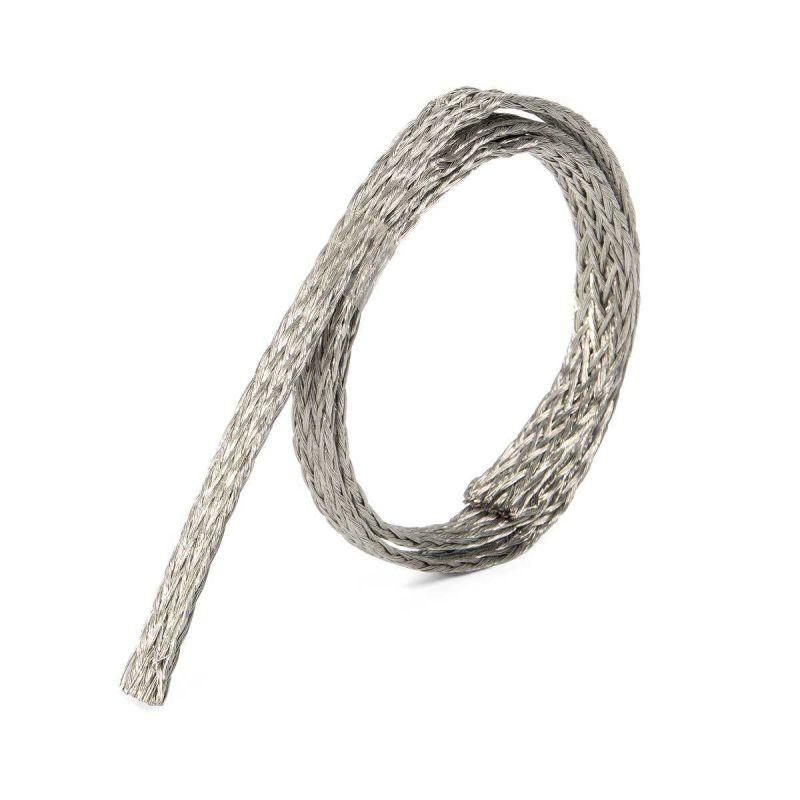

Провод заземления ПМЛ 10-10м от КВТ - это готовое решение для создания надёжного заземляющего контура в кабельных муфтах. Сечение 10 мм2, плетёная конструкция из лужёной меди и длина 10 метров делают его удобным для монтажа в ограниченном пространстве, особенно при работе с термоусаживаемыми и соединительными муфтами.

Назначение и область применения

Провод заземления ПМЛ 10-10м предназначен исключительно для внутреннего использования в кабельных муфтах. Он служит для формирования заземляющей перемычки между металлическими элементами муфты и системой заземления. Применяется в высоковольтных кабельных соединениях до 10 кВ, где требуется надёжный и компактный заземляющий проводник. Подходит для установки в концевых и соединительных термоусаживаемых муфтах.

Технические характеристики

• Сечение проводника: 10 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов;
• Материал проводника: медь марки М1 с электролитическим лужением - повышает коррозионную стойкость и улучшает контакт при опрессовке;
• Длина: 10 м - позволяет использовать один провод для нескольких точек монтажа или работать в условиях сложной трассировки;
• Плетёная конструкция - состоит из множества тонких жил, что даёт высокую гибкость и устойчивость к перегибам;
• Форма: плоская - легко фиксируется внутри муфты и плотно прилегает к поверхностям;
• Номинальное напряжение: 10 кВ - соответствует требованиям для работы в высоковольтных сетях;
• Наконечники: отсутствуют - требует самостоятельной подготовки контактов при монтаже.

Совместимость и монтаж

Провод заземления ПМЛ 10-10м совместим со всеми типами термоусаживаемых и соединительных муфт, где предусмотрен вывод заземления. Поскольку наконечники не предусмотрены, перед использованием необходимо самостоятельно опрессовать подходящие наконечники - например, типа НШВИ или аналогичные, рассчитанные на сечение 10 мм2. Убедитесь, что посадочный диаметр наконечника соответствует толщине плоской части провода. Для лучшего контакта зачистите поверхность провода и используйте пресс-клещи с матрицей под плоские наконечники.

Безопасность и стандарты

Провод изготовлен из меди марки М1, соответствует требованиям ГОСТ 4794 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Напряжение 10 кВ указывает на допустимые условия эксплуатации в высоковольтных системах. Однако сам провод не является изолированным - он используется только внутри герметизированной муфты, где изоляцию обеспечивает корпус муфты и термоусадка.

Преимущества

• Высокая гибкость благодаря многоstrенговой плоской конструкции - легко укладывается даже в плотных пространствах муфт;
• Лужёная медь снижает окисление и продлевает срок службы контакта;
• Стандартная длина 10 м - экономит время нарезки и минимизирует потери материала;
• Плоская форма обеспечивает равномерное распределение давления при опрессовке и лучший контакт с шинами или болтовыми соединениями.

Ограничения применения

• Не предназначена для открытой прокладки - не имеет внешней изоляции и не выдерживает механические нагрузки вне муфты;
• Не подходит для постоянного использования как самостоятельный заземляющий провод - только как внутренняя перемычка в муфтах;
• Отсутствие наконечников требует дополнительных действий при монтаже - нельзя сразу подключить без подготовки;
• Не рекомендован для применений выше 10 кВ - превышение напряжения может вызвать пробой изоляции муфты.

Примеры использования

• Заземление металлической оболочки в концевой термоусаживаемой муфте для кабеля 10 кВ;
• Перемычка между центральным проводником и экраном в соединительной муфте;
• Подключение заземляющего вывода к шине заземления в распределительном устройстве после сборки муфты.

Практические советы

• Перед опрессовкой обязательно зачистите конец провода от остатков луды - это улучшит качество контакта;
• Выбирайте наконечники с шириной, соответствующей плоской форме провода - не используйте круглые наконечники без адаптеров;
• При многократном изгибе проверяйте целостность жил - повреждённые проволоки снижают проводимость;
• Храните провод в сухом месте - хотя медь лужёная устойчива к коррозии, длительное воздействие влаги может повредить покрытие;
• Провод заземления ПМЛ 10-10м от КВT - отличается стабильностью качества, но всегда сверьте артикул 81513 с сертификатом производителя перед закупкой.
