Провод заземления ПЗИ 35-600 | 82272 Fortisflex КВТ

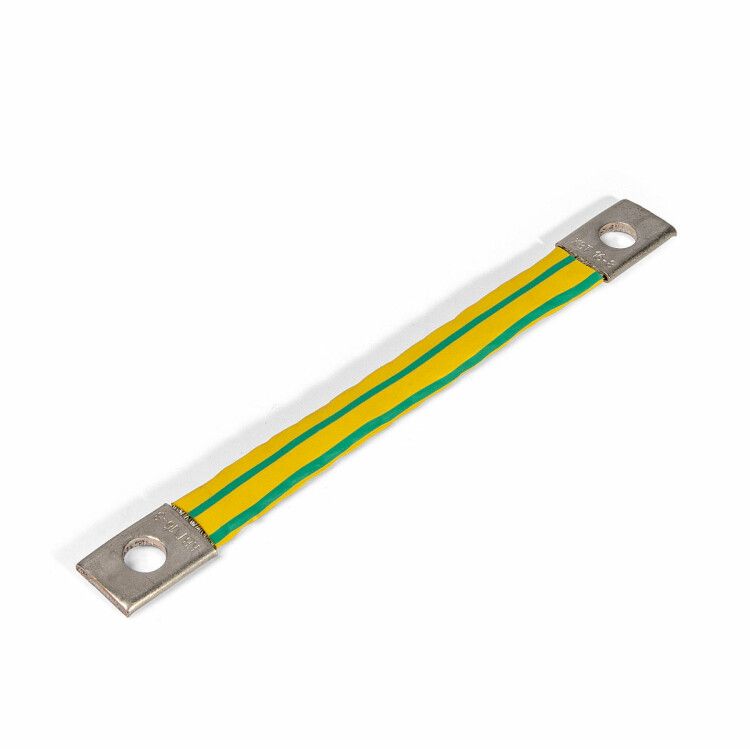

Провод заземления плоский изолированный ПЗИ 35-600 - это надёжный шлейф для создания устойчивого контура заземления в подвижном оборудовании, таких как автотранспорт, железнодорожные вагоны и спецтехника. Бренды Fortisflex и КВТ выпускают этот продукт с артикулом 82272, сочетая гибкую конструкцию, лужённую медную жилу и готовые наконечники M8 для быстрой установки.

Назначение и область применения

Провод заземления плоский изолированный ПЗИ 35-600 предназначен для безопасного отвода тока утечки и помех от металлических частей оборудования к заземляющему контуру. Применяется внутри подвижного состава: автомобилей, трамваев, поездов, тракторов, строительной и сельскохозяйственной техники. Особенно эффективен там, где требуется постоянная механическая гибкость и устойчивость к вибрациям.

Технические характеристики

• Сечение проводника: 35 мм2 - обеспечивает достаточную проводимость для токов замыкания до 1 кА
• Материал проводника: медь марки М1 - высокая электропроводность и прочность
• Класс проводника: 5 - многослойная, гибкая многопроволочная конструкция
• Покрытие: лужёное (олово-висмутовое) - защищает от коррозии, особенно в условиях повышенной влажности и перепадов температур
• Материал изоляции: полиолефин - не поддерживает горение, устойчив к УФ-излучению и химическим воздействиям
• Номинальное напряжение: 1 кВ - допустимо использовать в цепях до этого значения
• Форма проводника: круглая жила, собранная в плоский шлейф - компактна, легко фиксируется на поверхности
• Тип изделия: шлейф - единая цельная конструкция без разрывов
• Кабельные наконечники: есть, тип M8 - уже установлены, не требуют дополнительной опрессовки

Совместимость и монтаж

Провод заземления плоский изолированный ПЗИ 35-600 совместим с большинством винтовых клемм, болтовыми соединениями и заземляющими шинами, имеющими резьбу M8. Наконечники предварительно запрессованы и рассчитаны на момент затяжки до 14–16 Нм. Для монтажа достаточно зачистить контактную площадку, расположить шлейф так, чтобы он не перегибался острым углом, и закрутить болт. Гибкость конструкции позволяет прокладывать провод даже в ограниченных пространствах без потери целостности.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, применяемым в подвижном составе: изоляция не поддерживает горение, что снижает риск возгорания при перегрузках. Лужёное покрытие повышает надёжность контакта в условиях вибраций и перепадов температур. Хотя формальных ГОСТ/IEC-сертификатов в данных нет, материалы соответствуют практикам, принятым в машиностроении и транспорте РФ.

Преимущества

• Уже оснащён наконечниками M8 - экономит время на сборке
• Плоская форма шлейфа - легко крепится к раме, не занимает лишнего места
• Высокая гибкость благодаря классу 5 - выдерживает многократные изгибы без трещин
• Защита от коррозии - лужение продлевает срок службы в агрессивной среде
• Не поддерживающая горение изоляция - повышает пожарную безопасность

Ограничения применения

• Не предназначена для внешней прокладки под открытым небом - хотя изоляция устойчива к УФ, она не имеет защиты от механических повреждений
• Не рекомендуется использовать в качестве основного силового провода - только для заземления
• Длина фиксирована (600 мм); при необходимости другой длины требуется заказ по спецификации
• Наконечники только с одной стороны; двусторонние версии доступны только по запросу

Примеры использования

• Подключение корпуса электродвигателя к шасси трамвая
• Заземление щита управления на бронетранспортёре
• Связь между металлическими элементами кузова автокрана и системой заземления
• Обеспечение эквипотенциальности в распределительных ящиках тепловоза

Практические советы

• Перед монтажом проверьте, чтобы контактная поверхность была чистой и не имела краски или ржавчины - это влияет на сопротивление заземления
• Не перетягивайте наконечник M8 - максимальный крутящий момент 16 Нм; превышение может повредить резьбу или деформировать наконечник
• При прокладке шлейфа избегайте острых кромок и движущихся деталей - даже гибкий провод может порваться при длительном трении
• Если нужна другая длина - обращайтесь к поставщику: можно изготовить ПЗИ 35-600 с изменённой длиной и односторонним/двухсторонним оконцеванием
• Для контроля качества соединения используйте тестер сопротивления - нормальное значение менее 0,1 Ом
