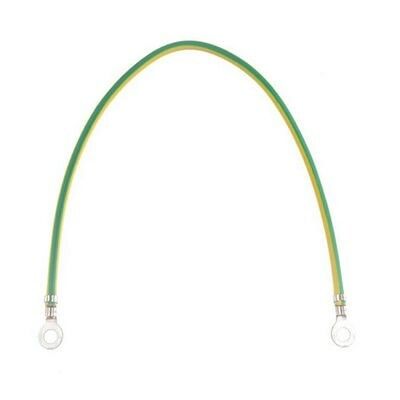

Проводник эквипотенциального соединения XL3 - сечение 6 мм длина 350 | 037385 Legrand

Проводник эквипотенциального соединения XL3 сечением 6 мм2 и длиной 350 мм - это готовый комплект заземления от Legrand, предназначенный для надёжного соединения металлических элементов в системах уравнивания потенциалов. Артикул 037385 обеспечивает быстрый и безопасный монтаж в условиях повышенной влажности и на объектах с жесткими требованиями к электробезопасности.

Назначение и область применения

Проводник эквипотенциального соединения XL3 используется для создания равномерного электрического потенциала между доступными токопроводящими частями - например, трубами, радиаторами, корпусами оборудования и заземляющими шинами. Применяется в помещениях с повышенной опасностью: ванных комнатах, бассейнах, медицинских учреждениях, промышленных цехах. Комплект заземления позволяет исключить риск поражения током при случайном контакте с разнопотенциальными поверхностями.

Технические характеристики

• Сечение провода: 6 мм2 - соответствует требованию ПУЭ для проводников в системах уравнивания потенциалов;
• Длина: 350 мм - оптимальна для соединений с ограниченным пространством;
• Тип изделия: провод заземления с изоляцией, рассчитанный на постоянную нагрузку;
• Способ монтажа: винтовой - фиксация через зажимы с болтовым соединением;
• Материал: медный многожильный провод с омеднёнными контактами для устойчивости к окислению;
• Рабочая температура: от –40C до +70C - подходит для внутренней установки в любых климатических зонах.

Совместимость и монтаж

Проводник XL3 совместим с клеммами и зажимами серии Legrand Euro, включая DIN-рейку и модульные устройства. Монтаж выполняется винтовым способом: зачищается конец провода на 8–10 мм, вставляется в зажим и затягивается ключом моментом 0,5–0,7 Нм. Не требуется сварка или пайка. Установка возможна в распределительных щитах, на стенках, в нишах. Обязательно проверьте соответствие посадочного диаметра клеммы - он рассчитан под стандартные винты M4–M6.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50571.5.54 и IEC 60364-5-54, регламентирующим требования к проводникам системы уравнивания потенциалов. Сертифицировано для работы в сетях переменного тока до 1000 В. Конструкция предотвращает самопроизвольное ослабление соединения даже при вибрациях.

Преимущества

• Готовый комплект - не нуждается в нарезке, зачистке или сборке на месте;
• Стандартная длина 350 мм снижает риск перегибов и повреждений при монтаже;
• Медный провод с высокой гибкостью легко адаптируется к сложному контуру;
• Законченная форма с зажимами исключает ошибки при подключении;
• Легко идентифицируется по цветовой маркировке - желто-зелёная изоляция по стандарту.

Ограничения применения

Не предназначен для прокладки вне помещений - не имеет защиты IP и не рассчитан на воздействие прямого солнца, осадков или механических ударов. Не использовать в качестве основного заземляющего проводника - только для уравнивания потенциалов. Не допускается удлинение или соединение с другими проводами методом скрутки - все соединения должны проходить через сертифицированные клеммы Legrand.

Примеры использования

• Подключение металлической ванны к шине уравнивания потенциалов в ванной комнате;
• Соединение труб горячего и холодного водоснабжения в котельной;
• Фиксация корпуса насоса к заземляющей шине в промышленном оборудовании;
• Обеспечение безопасности в больницах - связь между кроватями, каркасами и заземляющими точками.

Практические советы

• Перед монтажом всегда отключите питание и проверьте отсутствие напряжения;
• Проверяйте плотность затяжки винта - недостаточно затянутый контакт увеличивает переходное сопротивление;
• Используйте только оригинальные клеммы Legrand Euro - совместимость других брендов не гарантируется;
• При замене старого проводника сохраняйте тот же тип и сечение - 6 мм2 является минимально допустимым для большинства применений;
• Артикул 037385 - идеальный вариант для замены изношенных проводников в существующих системах, где установлены компоненты серии XL3.
