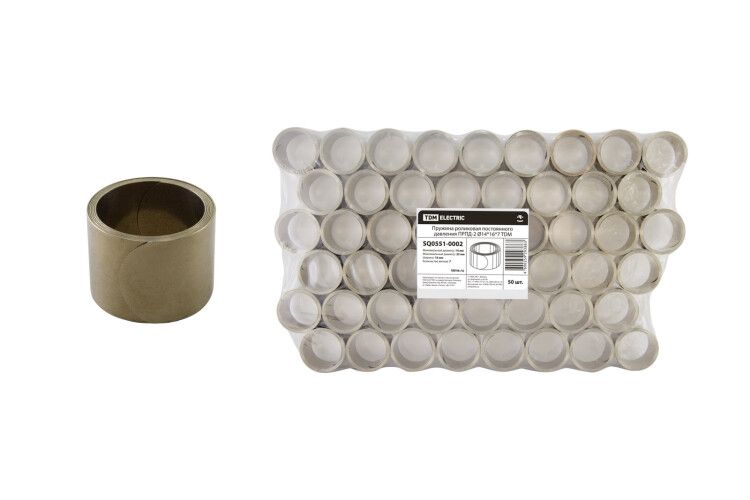

Пружина роликовая постоянного давления ПРПД-2 | SQ0551-0002 TDM

Пружина роликовая постоянного давления ПРПД-2 от TDM ELECTRIC (артикул sq0551-0002) предназначена для надёжного электрического контакта между металлическим экраном кабеля и корпусом соединительной муфты без пайки. Применяется в системах заземления бронированных и экранированных кабелей с изоляцией из сшитого полиэтилена или ПВХ.

Назначение и область применения

Пружина роликовая постоянного давления ПРПД-2 используется для создания непрерывного электрического контакта в соединительных муфтах, где нельзя применить пайку. Она обеспечивает надёжное заземление металлического экрана кабеля — будь то броня или ленточный экран — за счёт постоянного механического давления.

• Подходит для кабелей с изоляцией из сшитого полиэтилена (XLPE) и ПВХ
• Используется в муфтах для распределительных сетей до 35 кВ
• Заменяет паяные соединения в условиях ограниченного доступа или при необходимости быстрого монтажа

Технические характеристики

• Материал: нержавеющая аустенитная сталь — немагнитная, коррозионностойкая
• Тип контакта: роликовое давление — равномерное распределение усилия по окружности
• Назначение: исключительно для внешнего заземления экрана, не для передачи тока нагрузки

Совместимость и монтаж

ПРПД-2 совместима с большинством типов соединительных муфт для кабелей с бронёй или ленточным экраном. Для установки требуется предварительная подготовка поверхности экрана — удаление оксидов и жира. Устанавливается путём накладывания на экран и фиксации в пазу муфты. Диаметр посадки рассчитан под стандартные размеры экранов, однако точный подбор зависит от конкретной модели муфты.

• Не требует инструментов для установки — монтируется вручную
• Убедитесь, что внутренний диаметр муфты позволяет свободно разместить пружину без перегибов
• После монтажа проверьте целостность контакта — пружина должна плотно прилегать ко всей окружности экрана

Безопасность и стандарты

ПРПД-2 соответствует требованиям к надёжному заземлению в соответствии с ГОСТ Р 50571 и МЭК 60840/60969 для высоковольтных кабельных соединений. Материал — аустенитная нержавеющая сталь — не выделяет токсичных веществ и устойчив к воздействию окружающей среды.

Преимущества

• Отсутствие пайки снижает риск повреждения изоляции кабеля при монтаже
• Постоянное давление сохраняет контакт даже при температурных колебаниях и вибрациях
• Немагнитный материал исключает влияние на электромагнитные поля вокруг кабеля
• Высокая долговечность благодаря коррозионной стойкости стали

Ограничения применения

• Не предназначен для использования в качестве проводника тока нагрузки — только для заземления
• Не применяется в кабелях с алюминиевой бронёй — возможна электрохимическая коррозия
• Не рекомендован для открытых участков без защиты от механических повреждений
• Требует чистой, неокисленной поверхности экрана; не работает на покрытых краской или антикоррозийными составами поверхностях

Примеры использования

• Соединительные муфты для кабелей ААШв, АСБ, ВВГнг(А)-LS
• Кабельные ответвители в подземных камерах и кабельных каналах
• Ремонтные соединения на линиях электропередачи с необходимостью быстрой замены

Практические советы

• Перед установкой протрите экран спиртом или специальным обезжиривателем — грязь снижает проводимость
• Выбирайте ПРПД-2 только для муфт, указанных производителем как совместимые — неверный диаметр вызывает слабый контакт
• Проверяйте герметичность муфты после монтажа — пружина не является элементом уплотнения
• При работе в агрессивных средах (например, в грунте с повышенной влажностью) используйте дополнительную защиту — термоусадочные трубки или бандажи
