Пружинная клемма Viking 3 - заземляющая однополюсная 2 проводника шаг 8 мм желто-зеленый | 037272 Legrand

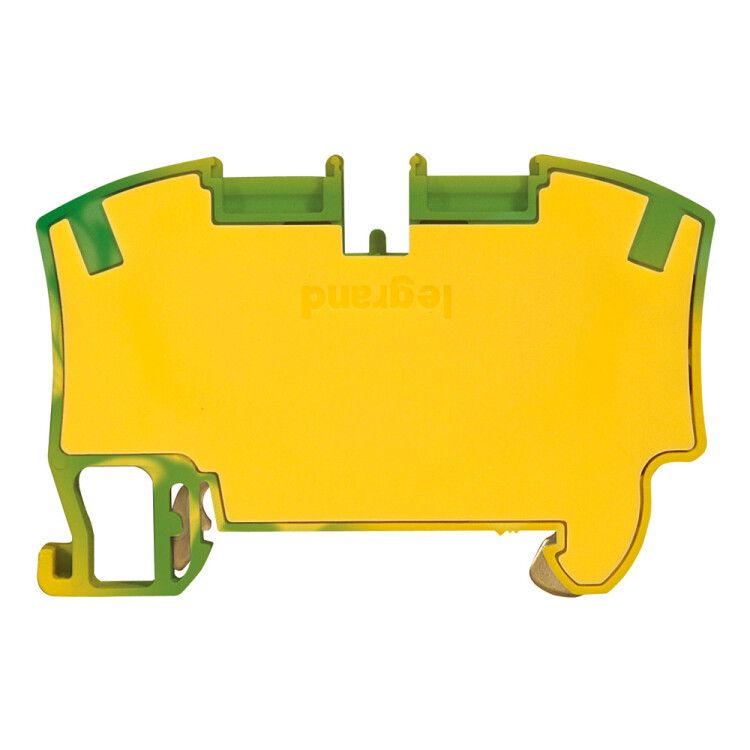

Клемма пружинная заземляющая однополюсная 2 проводника шаг 8 мм желто-зеленая от Legrand (артикул 037272) предназначена для надежного и быстрого соединения заземляющих проводников в распределительных щитах. Желто-зеленый цвет соответствует стандартной маркировке заземления, а пружинный зажим обеспечивает прочное соединение без инструментов.

Назначение и область применения

Эта клемма используется исключительно для организации системы заземления в электроустановках. Подходит для подключения защитных проводников PE в распределительных шкафах, щитах управления, автоматических системах и промышленном оборудовании. Применяется там, где требуется безопасное и долговечное соединение нескольких заземляющих проводов в одном месте.

Технические характеристики

• Тип подключения: пружинный зажим - позволяет фиксировать провода без отверток или гаечных ключей;
• Сечение провода: от 0,5 до 6 мм2 - совместима с большинством стандартных медных заземляющих жил;
• Шаг подключения: 8 мм - оптимальный интервал для компактного расположения на DIN-рейке;
• Номинальное напряжение: 800 В - обеспечивает безопасную работу даже при высоких импульсных перегрузках;
• Рабочая температура: от –5 до +40 C - рекомендовано для внутренних установок в помещениях с умеренным климатом;
• Высота: 44 мм - компактный форм-фактор для плотной сборки;
• Материал корпуса: термопласт с классом воспламеняемости V2 - самозатухающий, не распространяет пламя;
• Цвет: желто-зеленый - стандартизированная маркировка заземляющего проводника;
• Крепление: защелка на DIN-рейку 35 мм - легко фиксируется и демонтируется одним движением;
• Количество контактов: два - позволяет подключить два провода на одну клемму;
• Позиция соединения: наклонная - удобна для подвода проводов сверху или сбоку без перегиба;
• Взрывобезопасность: Ex e - сертифицирована для использования во взрывоопасных зонах категории “e” (увеличение безопасности путем предотвращения возникновения искр).

Совместимость и монтаж

Клемма пружинная заземляющая однополюсная 2 проводника шаг 8 мм желто-зеленая монтируется на стандартную DIN-рейку 35 мм. Для подключения достаточно вставить подготовленный провод (без зачистки слишком длинной изоляции) в зажим до характерного щелчка - контакт будет закреплен механически. Устройство совместимо с другими элементами серии Viking и Viking 3 от Legrand. Не требует периодического обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутационных устройств и имеет взрывозащиту типа Ex e, что допускает применение в зонах с риском взрыва газов или паров. Класс воспламеняемости V2 гарантирует самоугасание после воздействия открытого пламени. Цветовая маркировка соответствует ГОСТ Р 50462 и международным нормам IEC 60446.

Преимущества

• Не требует инструментов для подключения - экономит время при монтаже и обслуживании;
• Устойчив к вибрациям и нагрузкам - пружинный механизм сохраняет давление на провод даже при температурных колебаниях;
• Поддерживает двойное подключение - снижает количество необходимых клемм в цепи;
• Фиксация на рейке надежная - не выпадает при случайных ударах или тянущих усилиях;
• Сертифицирована для взрывоопасных сред - расширяет возможности применения в химической, нефтегазовой и других отраслях.

Ограничения применения

• Не предназначен для подключения многожильных проводов без наконечников - при использовании мягких проводов рекомендуется применять обжимные наконечники для лучшего контакта;
• Запрещено использовать вне диапазона температур –5…+40 C - при более низких температурах материал становится хрупким, при более высоких - возможна деформация;
• Не рассчитана на постоянную нагрузку выше 800 В - нельзя применять в сетях высокого напряжения (например, 1 кВ и выше);
• Не следует использовать для подключения алюминиевых проводов - материал зажима адаптирован только для меди.

Примеры использования

• Объединение всех заземляющих проводов от металлических корпусов станков в одном щите;
• Центральная точка заземления в распределительном шкафу АСУ ТП;
• Подключение защитного проводника к кожуху частотного преобразователя;
• Система заземления в бензохранилище или насосной станции - благодаря Ex e можно использовать в опасных зонах.

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - этого достаточно для надежного контакта; не зачищайте больше, чтобы не повредить жилу;
• Проверьте соответствие сечения провода - менее 0,5 мм2 может плохо фиксироваться, более 6 мм2 не войдет;
• При подключении двух проводов - располагайте их так, чтобы они не пересекались внутри зажима, иначе контакт может стать нестабильным;
• При сборке щита используйте эту клемму в сочетании с другими изделиями серии Viking 3 - все элементы имеют одинаковый шаг и дизайн, что упрощает обслуживание;
• После монтажа проверьте надежность фиксации легким рывком - если провод вытягивается, повторите подключение.
