Термопреобразователь сопротивления РТ-100 10м (-50...260 °C) НовАтек-Электро 3425606004-10

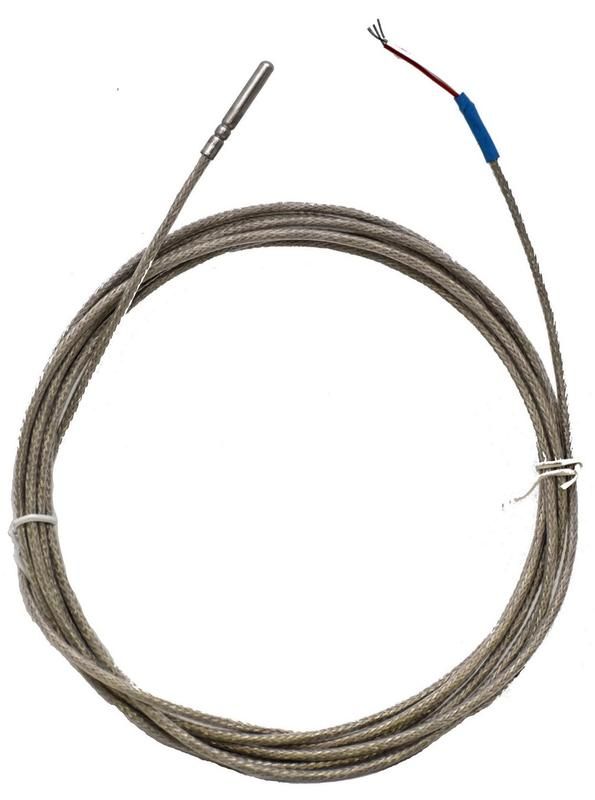

Термопреобразователь сопротивления РТ-100 (10 м) от НовАтек-Электро - это датчик температуры с медным проводом длиной 10 метров, предназначенный для точного измерения температуры в технологических процессах. Артикул 3425606004-10 подходит для установки на оборудование, где требуется надёжная передача сигнала на удалённый прибор.

Назначение и область применения

Термопреобразователь сопротивления РТ-100 (10 м) используется для измерения температуры жидкостей, газов и сыпучих материалов. Применяется в системах автоматического контроля на производствах: пищевой, химической, фармацевтической промышленности, теплотехнике и HVAC. Подходит для монтажа на аппаратах, трубопроводах, реакторах и ёмкостях, где необходимо вынести измерительную цепь от точки замера к контроллеру.

Технические характеристики

• Диапазон измерений: от -50 до +260 C - предельные значения, которые датчик способен зафиксировать;
• Рабочий диапазон температур: от -50 до +250 C - безопасный интервал для длительной эксплуатации; выход за него может повредить чувствительный элемент;
• Длина кабеля: 10 метров - позволяет устанавливать датчик в труднодоступных местах, а приёмник сигналов - в удобном месте управления;
• Тип изделия: термопреобразователь сопротивления (RTD) - работает на основе изменения электрического сопротивления платины при изменении температуры;
• Напряжение и ток: 0 В / 0 А - датчик не требует собственного питания, он является пассивным элементом, который подключается к внешнему измерительному устройству (например, мостовой схеме или преобразователю RTD–4–20 мА);
• Количество контактов: 0 - указывает на то, что в спецификации не указан тип подключения (двух-, трёх- или четырёхпроводная схема), что требует проверки документации производителя или осмотра клеммника на самом датчике.

Совместимость и монтаж

Термопреобразователь сопротивления РТ-100 (10 м) монтируется на аппарат - значит, он крепится напрямую к корпусу оборудования через резьбовое соединение, фланец или зажим. Кабель длиной 10 м выводится к пульту управления. Учитывайте посадочные размеры: если на оборудовании уже установлен другой датчик, сверьте диаметр резьбы и глубину погружения. Для правильной работы важно обеспечить хороший тепловой контакт между датчиком и средой - используйте термопасту или герметик, если есть воздушные прослойки. Монтаж выполняйте при отключенном питании системы, так как датчик подключается к активному измерительному контуру.

Безопасность и стандарты

Производитель не указал соответствие конкретным ГОСТам или IEC. Однако, поскольку изделие относится к классу RTD-датчиков, оно соответствует общепринятой стандартизации Pt100 (по DIN EN 60751). Это гарантирует линейность и воспроизводимость сопротивления при температуре 0 C - 100 Ом. Отсутствие напряжения и тока на датчике делает его взрывобезопасным в большинстве сред, но не исключает необходимости соблюдения норм электроустановок при подключении к вторичным приборам.

Преимущества

• Высокая точность измерений благодаря платиновому сенсору - лучше, чем термопара, особенно в диапазоне ниже 200 C;
• Устойчивость к старению и долгий срок службы - не требует частой калибровки;
• Гибкий кабель длиной 10 м снижает требования к расположению приборов управления;
• Подходит для агрессивных сред, если корпус датчика выполнен из нержавеющей стали (не указано, но характерно для таких моделей).

Ограничения применения

• Не применяется в условиях постоянных механических ударов или вибраций - возможен обрыв внутренних проводников;
• Максимальная рабочая температура 250 C - нельзя использовать в средах выше этого порога, даже если диапазон измерений до 260 C;
• Не имеет защиты IP - не рассчитан на работу в открытых условиях без кожуха или защитной гильзы;
• Не поддерживает автономную работу - обязательно нужен внешний измерительный прибор (преобразователь, регистратор, PLC).

Примеры использования

• Измерение температуры масла в гидравлическом баке на станке;
• Контроль нагрева реагента в реакторе химического завода;
• Фиксация температуры пара в теплообменнике;
• Автоматический контроль температуры в сушильной камере.

Практические советы

• Перед установкой проверьте целостность кабеля - обрыв или окисление контактов дают ошибки показаний;
• При использовании в длинных линиях (10 м) выбирайте трёх- или четырёхпроводную схему подключения, чтобы компенсировать сопротивление проводов;
• Если датчик устанавливается в потоке жидкости, направьте его по ходу движения - это повысит точность и снизит риск эрозии;
• Запомните: артикул 3425606004-10 - это именно модель с 10-метровым кабелем. Аналоги с другими длинами имеют другие артикулы;
• Храните и транспортируйте термопреобразователь сопротивления РТ-100 (10 м) в сложенном виде, без резких изгибов кабеля - это продлит срок службы.
