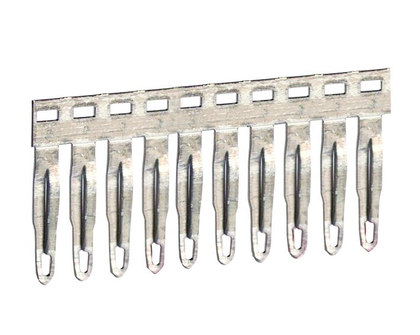

Перемычка клеммная PTC/1/03 Quadro 3-полюсная 17.5А 1000В DKC ZPTC0103

Перемычка трехполюсная PTC/1/03 от DKC предназначена для соединения трёх фаз в распределительных устройствах серии Quadro. Медная конструкция с изоляцией обеспечивает надёжную передачу тока до 17,5 А при напряжении до 1000 В, а втычной способ монтажа ускоряет сборку щитов.

Назначение и область применения

Перемычка трехполюсная PTC/1/03 используется для создания электрических связей между тремя полюсами автоматических выключателей, контакторов или других устройств в компактных распределительных щитах. Применяется в системах управления оборудованием, где требуется одновременное коммутирование трёх фаз - например, на станках, насосах, конвейерах и в промышленных пультах управления.

Технические характеристики

• Тип изделия: Перемычка
• Количество полюсов: 3
• Номинальный ток: 17,5 А
• Номинальное напряжение: 1000 В
• Количество перемыкающих зажимов: 3
• Способ монтажа: Втычной - фиксируется прямо в клеммы модульного оборудования без дополнительных креплений
• Изоляция: Да - корпус защищает от случайного прикосновения и замыкания
• Материал: Медь - высокая проводимость и долговечность
• Модель/исполнение: Переключаемая перемычка - позволяет легко отсоединить и переставить при необходимости
• Диапазон рабочих температур: от -40 до +80 C - работает в холодных цехах и жарких помещениях
• Цвет: Серый - совпадает с цветовой гаммой серии Quadro

Совместимость и монтаж

Перемычка PTC/1/03 совместима с аппаратами серии Quadro от DKC, имеющими стандартизованные втычные клеммы. Устанавливается просто: вставьте её в три соседних клеммы - зажимы плотно фиксируются без инструментов. Отсоединяется легким движением пальцев. Не используйте силу - при некорректном введении можно повредить контактные площадки. Подходит только для устройств с шагом клемм, соответствующим оригинальному исполнению PTC/1/03.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в распределительных устройствах. Изолированный корпус предотвращает случайные прикосновения к токоведущим частям. Номинальное напряжение 1000 В позволяет применять перемычку в сетях до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC) - в рамках норм IEC 60947.

Преимущества

• Высокая проводимость медных контактов снижает потери энергии и нагрев
• Втычной монтаж экономит время при сборке и обслуживании щита
• Удобство демонтажа - не требует отвинчивания болтов
• Стандартная серая окраска делает её визуально согласованной с другими элементами серии Quadro
• Работает в широком температурном диапазоне - подходит для суровых условий

Ограничения применения

• Не предназначен для использования вне серии Quadro - не совместим с изделиями других брендов или старых серий
• Не рассчитана на ток выше 17,5 А - превышение вызывает перегрев и выход из строя
• Запрещено использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не следует применять в средах с агрессивными химическими веществами - материал не имеет специального покрытия против коррозии

Примеры использования

• Связка трёх фаз в автоматическом выключателе для питания двигателя 400 В
• Обходной путь в цепи управления конвейером при тестировании
• Формирование группового подключения нескольких контакторов в одном ряду
• Подключение термореле или защиты по току к трём фазам одного оборудования

Практические советы

• Перед установкой проверьте, что все три клеммы находятся в одной плоскости - перекос может повредить контакты
• При замене отключите питание - даже при отключенном автомате возможна индуктивная ЭДС
• Если перемычка PTC/1/03 часто снимается и устанавливается - периодически осматривайте контакты на наличие следов нагара
• Для удобства монтажа в плотно укомплектованных щитах используйте изолирующие крышки рядом с установленной перемычкой
• Артикул zptc0103 - запомните его для заказа запасных экземпляров; рекомендуется иметь минимум один резервный комплект на объекте
