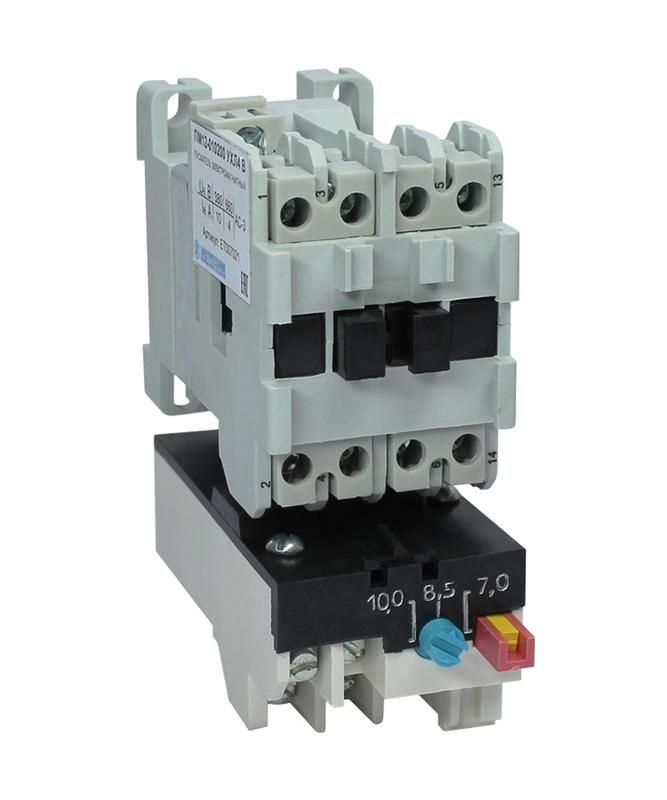

Пускатель электромагнитный ПМ12-010200 УХЛ4 В 10А 220В/50Гц 1НО IP00 нереверсивный с реле РТТ5-10-1 7.0-10.0А Электротехник ET007021

Электромагнитный пускатель ПМ12-010200 УХЛ4 В, 220В/50Гц, 1з, 10А, нереверсивный, с реле РТТ5-10-1 7,0–10,0А, IP00 от бренда Электротехник - это надёжный коммутационный аппарат для дистанционного управления электродвигателями и другими нагрузками до 10 А. Пускатель ПМ12-010200 сочетает в себе контактор и тепловое реле, что делает его готовым решением для защиты двигателей от перегрузок.

Назначение и область применения

Пускатель ПМ12-010200 предназначен для дистанционного включения и выключения электрических цепей под нагрузкой. Он используется там, где требуется частый запуск и остановка оборудования: насосы, вентиляторы, компрессоры, конвейеры, лифты, краны, тепловые завесы, системы АВР и освещение. Подходит для сборки промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типов НКУ. Применяется в промышленности, энергетике, пищевой, металлургической и горнорудной отраслях.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока, 50 Гц
• Номинальный ток главных контактов: 10 А
• Число нормально замкнутых контактов: 1 з (одна пара)
• Тип управления: нереверсивный (только пуск и остановка)
• Тепловое реле: РТТ5-10-1, диапазон уставок 7,0–10,0 А
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки в корпусе)
• Исполнение по климату: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Категория применения: AC-3 (пуски и остановки асинхронных двигателей)

Совместимость и монтаж

Пускатель ПМ12-010200 монтируется на DIN-рейку шириной 35 мм. Катушка управления питается от сети 220 В, поэтому не требует дополнительных трансформаторов. Главные контакты рассчитаны на подключение медных проводов сечением до 4 мм2. Для подключения сигнализации или блокировок можно использовать свободные контакты реле. Монтаж допускается только внутри электрошкафа или другого защитного корпуса - IP00 не обеспечивает никакой защиты от пыли, влаги или прикосновений.

Безопасность и стандарты

Пускатель ПМ12-010200 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 9098, которые регламентируют безопасность и надёжность промышленных контакторов. Тепловое реле РТТ5-10-1 обеспечивает защиту от перегрузки, асимметрии фаз и длительного пуска двигателя. Серия ПМ12 прошла проверку на долговечность и соответствие стандартам для промышленного оборудования в РФ и СНГ.

Преимущества

• Высокая надёжность благодаря проверенной конструкции, используемой десятилетиями
• Заводская сборка контактора и реле - не требует самостоятельной комплектации
• Поддержка коммутационных циклов до 1 млн операций в условиях AC-3
• Широкая совместимость с промышленными щитами и стандартными решениями автоматизации
• Простота замены - аналогичные модели легко доступны на рынке

Ограничения применения

• Не применяется вне защитного корпуса - IP00 не защищает от пыли, воды, прикосновений
• Не подходит для реверсивных схем - отсутствуют контакты для переключения направления
• Тепловое реле имеет фиксированный диапазон 7,0–10,0 А; нельзя изменить уставку ниже 7 А
• Не рекомендован для частых пусков более 60 раз в час - риск перегрева катушки
• Не предназначен для работы с постоянным током - только переменный 50/60 Гц

Примеры использования

• Управление насосом водоснабжения в жилом комплексе - пуск при снижении давления, остановка при достижении заданного уровня
• Автоматический запуск вентилятора в промышленном помещении по сигналу термодатчика
• Система АВР: переключение питания с основного на резервный источник через один пускатель
• Контроль работы конвейера на пищевом производстве - включение после загрузки, остановка при аварии
• Управление светильниками на площадке - включение вечером, отключение утром по таймеру

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки уставкам реле РТТ5-10-1 - они должны находиться в диапазоне 7,0–10,0 А
• Если нагрузка близка к верхней границе (9–10 А), предусмотрите дополнительную вентиляцию в шкафу - чтобы избежать перегрева
• Для увеличения срока службы катушки избегайте частых включений (не более 30–40 раз в час)
• При использовании в сырых помещениях выбирайте шкаф с классом защиты не ниже IP54
• При замене старого пускателя - сверьте номер модели: ПМ12-010200 - это точный аналог многих устаревших моделей
