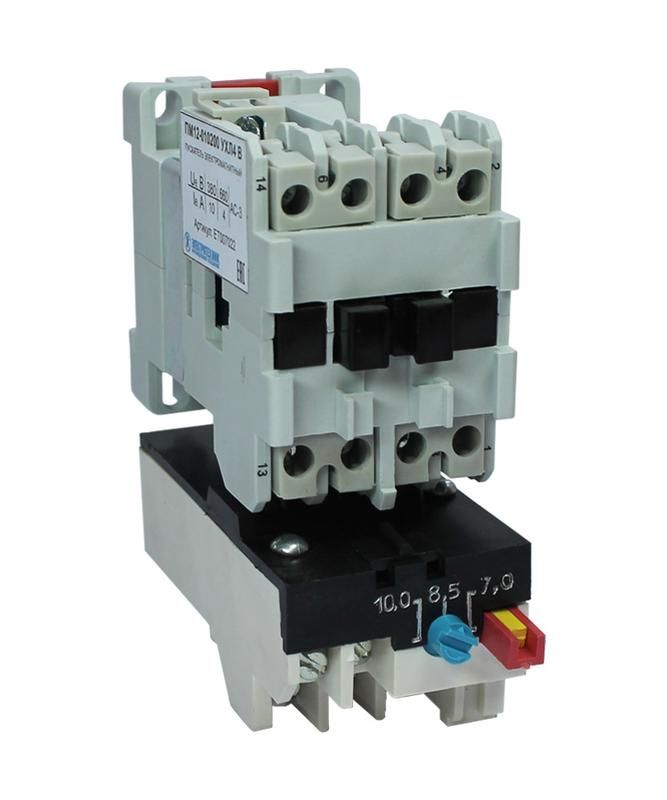

Пускатель электромагнитный ПМ12-010200 УХЛ4 В 10А 380В/50Гц 1НО IP00 нереверсивный с реле РТТ5-10-1 7.0-10.0А Электротехник ET007022

Электромагнитный пускатель ПМ12-010200 УХЛ4 В, 380В/50Гц, 1з, 10А, нереверсивный, с реле РТТ5-10-1 7,0–10,0А, IP00 от бренда Электротехник - это надёжный коммутационный аппарат для запуска и защиты электродвигателей в промышленных условиях. Пускатель ПМ12-010200 сочетает в себе контактор и тепловое реле, что делает его готовым решением для управления нагрузками до 10 А.

Назначение и область применения

Пускатель ПМ12-010200 предназначен для дистанционного включения и выключения электрических цепей под нагрузкой. Он используется для управления электродвигателями переменного тока в следующих устройствах:

• насосы, вентиляторы, компрессоры;
• эскалаторы, лифты, краны;
• станки, конвейеры, тепловые завесы;
• системы автоматического ввода резерва (АВР);
• осветительные системы и нагревательные установки.

Подходит для сборки промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типов НКУ. Применяется в промышленности, энергетике, пищевой, металлургической и нефтегазовой отраслях.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока, частота 50 Гц
• Номинальный ток: 10 А
• Количество нормально замкнутых контактов: 1 з (одна пара)
• Тип управления: нереверсивный (только пуск и остановка)
• Защита: встроено тепловое реле РТТ5-10-1 с диапазоном уставок 7,0–10,0 А
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе или шкафу)
• Исполнение: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Категория применения: AC-3 (пусковые нагрузки электродвигателей)

Совместимость и монтаж

Пускатель ПМ12-010200 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 4 мм2. Управляющая катушка работает от сети 380 В - подключение осуществляется через два входных вывода A1 и A2. Тепловое реле РТТ5-10-1 уже установлено и отрегулировано на диапазон 7,0–10,0 А; его можно проверить и заменить при необходимости, но не регулировать пользовательским образом без инструментов.

Для работы требуется внешняя защита - поскольку степень защиты IP00, пускатель нельзя использовать открыто. Обязательно монтировать в электрошкафу с классом защиты не ниже IP54.

Безопасность и стандарты

Пускатель ПМ12-010200 соответствует требованиям ГОСТ Р 50030.4.1 и другим нормативам для промышленных контакторов. Соответствие гарантирует безопасную работу при перегрузках, скачках напряжения и асимметрии фаз. Реле РТТ5-10-1 обеспечивает защиту двигателя от перегрева, длительного пуска и заклинивания ротора.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМ12 - десятилетия эксплуатации в России и СНГ
• Заводская сборка контактора и реле исключает ошибки при комплектации
• Увеличенный ресурс коммутации - более 1 млн циклов включения-отключения
• Простота замены реле - при выходе из строя можно заменить только термореле, не меняя весь пускатель
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений в холодном климате (УХЛ4)

Ограничения применения

• Не применяется в взрывоопасных средах - отсутствует взрывозащита
• IP00 - нельзя устанавливать вне шкафа, в сырых или пыльных местах без дополнительной защиты
• Не поддерживает реверс - для изменения направления вращения нужен двойной пускатель или реверсивная схема
• Рабочий ток ограничен 10 А - для двигателей выше 5,5 кВт (при 380 В) рекомендуется проверить соответствие по пусковому току
• Не имеет встроенного отключения при коротком замыкании - необходимо применять автоматические выключатели в цепи питания

Примеры использования

• Управление насосом воды в системе водоснабжения - пуск при достижении давления, остановка при его снижении
• Автоматический запуск вентилятора в промышленной печи после прогрева
• Контроль работы лифта в многоквартирном доме - пускатель в составе АВР-щита
• Включение компрессора в холодильной установке пищевого производства

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки диапазону реле (7,0–10,0 А). Для двигателей с высоким пусковым током (например, >5,5 кВт) убедитесь, что время пуска не превышает 10 секунд - иначе реле может сработать ложно
• При использовании в шкафу обеспечьте достаточное охлаждение - перегрев снижает срок службы контактов
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - окисление или подгорание требуют замены
• Для удобства обслуживания используйте дополнительные вспомогательные контакты (если нужны сигналы в систему управления)
• При замене реле - обязательно выбирайте оригинальное РТТ5-10-1 с тем же диапазоном уставок. Совместимость с другими моделями не гарантирована
