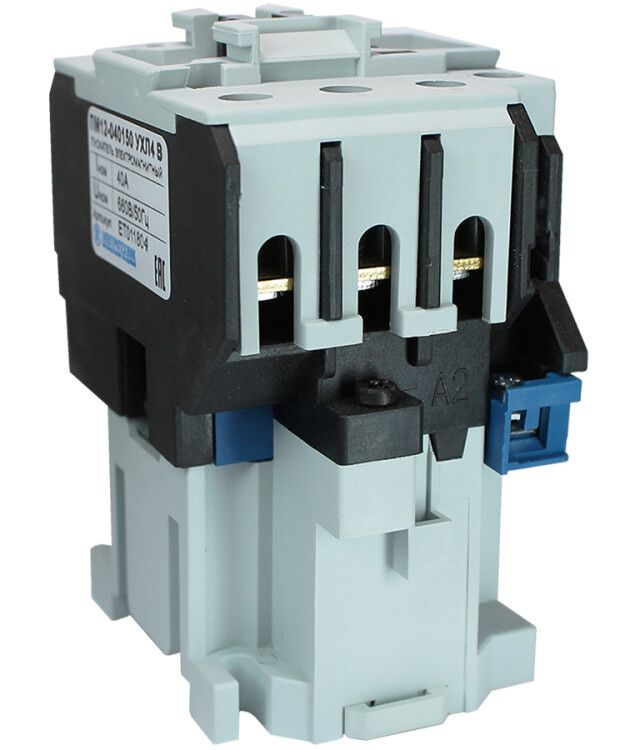

Пускатель электромагнитный ПМ12-040150 УХЛ4 В 40А 110В/50Гц 1НО IP20 нереверсивный без реле Электротехник ET013900

Электромагнитный пускатель ПМ12-040150 УХЛ4 В, 110В/50Гц, 40А от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и других нагрузок до 40 А. Артикул et013900 - это проверенный вариант для промышленных систем, где важна надёжность и простота монтажа.

Назначение и область применения

Пускатель ПМ12-040150 используется для удалённого управления электроприводами: запуск, остановка, работа в циклическом режиме. Подходит для нагрузок с напряжением до 660 В переменного тока частотой 50–60 Гц. Применяется в системах, где требуется частое коммутирование: насосы, вентиляторы, компрессоры, конвейеры, лифты, краны, тепловые завесы, системы АВР и освещения. Часто устанавливается в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ПР и других НКУ.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение катушки: 110 В переменного тока
• Частота: 50 Гц
• Количество нормально замкнутых контактов: 1 з (одна пара)
• Тип: нереверсивный (не поддерживает изменение направления вращения двигателя)
• Наличие защиты: без встроенного теплового реле
• Степень защиты: IP20 (защита от предметов больше 12 мм, но не от воды и пыли)
• Исполнение: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Категория применения: AC-3 (пусковые и рабочие режимы асинхронных двигателей)

Совместимость и монтаж

Пускатель ПМ12-040150 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов рассчитаны на медные жилы сечением до 16 мм2. Для подключения катушки используйте провода сечением 0,5–2,5 мм2. Обязательно соблюдайте полярность при подключении катушки 110 В - неверное подключение может повредить обмотку. Допускается установка дополнительных контактных модулей (например, блокировочных или сигнализирующих) через боковой крепёж. Не совместим с тепловыми реле - для защиты двигателя необходимо использовать внешнее реле, установленное рядом.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и другим нормам для промышленных контакторов. Сертифицирован для работы в условиях промышленной среды. Не предназначен для взрывоопасных зон. Максимальная температура окружающей среды - +40 C, минимальная - −40 C (по классу УХЛ4).

Преимущества

• Высокий ресурс коммутации - выдерживает десятки тысяч циклов включения-отключения
• Простая и проверенная конструкция - мало подвижных деталей, минимум отказов
• Широко распространён в России и СНГ - легко найти запчасти и аналоги
• Поддерживает нагрузки AC-1 и AC-3 - универсален для большинства промышленных применений
• Легко интегрируется в существующие щиты благодаря стандартизированному креплению

Ограничения применения

• Не имеет встроенной тепловой защиты - требует внешнего реле для защиты двигателя от перегрузки
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без корпуса
• Нереверсивный - не подходит для систем, где нужна смена направления вращения (например, реверсивные краны)
• Катушка 110 В - не работает от сети 220 В без преобразователя
• Не рекомендован для частого пуска двигателей свыше 10 раз в час - риск перегрева катушки

Примеры использования

• Управление насосом в системе водоснабжения здания
• Включение вентилятора в системе вентиляции цеха
• Автоматический запуск компрессора в воздухораздатчике
• Контроллер в щите АВР для переключения питания между основной и резервной линией
• Управление светильниками на площадке или в ангаре через PLC

Практические советы

• Перед монтажом проверьте напряжение катушки - 110 В отличаются от 220 В и 380 В. Подключение к другой сети вызовет выход из строя.
• Если нужна защита двигателя - выбирайте пару: ПМ12-040150 + тепловое реле типа ТРН или ТРП, смонтированные на одной рейке.
• Для увеличения срока службы избегайте частых включений (более 10–15 раз в час) - особенно при работе на максимальном токе.
• Проверяйте плотность затяжки клемм после первого включения - нагрев может ослабить соединение.
• При использовании в щитах с другими пускателями - оставляйте зазор 10–15 мм между устройствами для лучшего теплоотведения.
