Контактор электромагнитный ПМ12-040150 УХЛ4 В 110В (1з) - 050150100ВВ110000010 КашинЗЭА

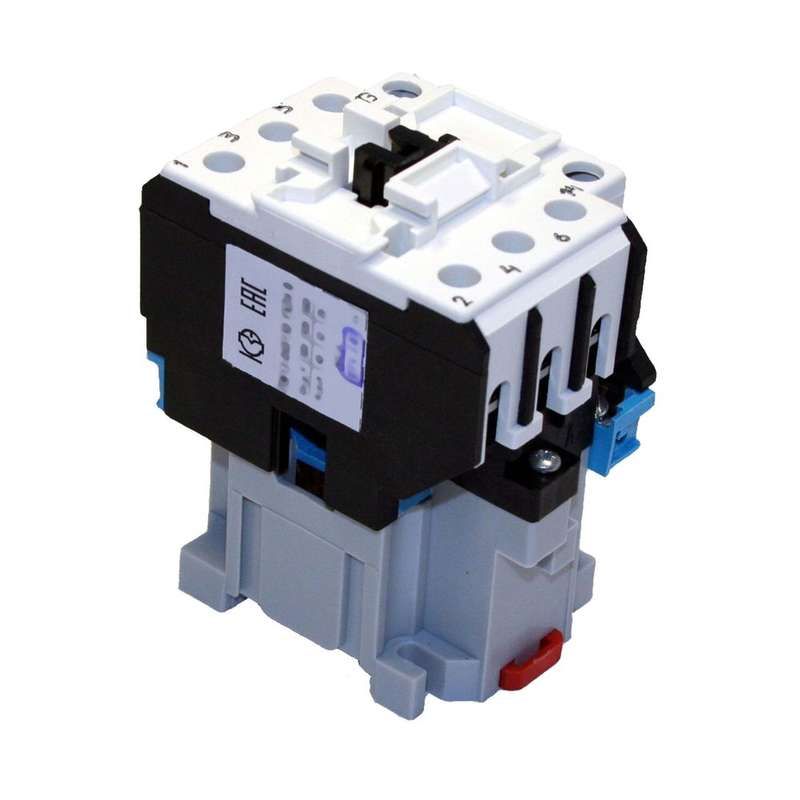

Пускатель магнитный ПМ 12-040150 110В (1 замкнутый контакт) УХЛ4 - это нереверсивный контактор от КЗЭА г.Кашин, предназначенный для дистанционного включения и выключения трёхфазных двигателей мощностью до 18,5 кВт. Артикул ПМ12-040150 обеспечивает управление нагрузкой через одну нормально разомкнутую кнопку и работает от сети переменного тока 110 В.

Назначение и область применения

Пускатель магнитный ПМ 12-040150 110В (1 замкнутый контакт) УХЛ4 используется для удалённого запуска, остановки и защиты электродвигателей в стационарных системах. Подходит для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках. Не предназначен для частого реверса или частотного регулирования.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 110 В
• Номинальный ток контактов: 40 А
• Номинальное напряжение контактов: 660 В
• Номинальная мощность двигателя: 18,5 кВт
• Количество контактов: 1 нормально разомкнутый (НО), 0 нормально замкнутых (НЗ)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой зоне
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Пускатель магнитный ПМ 12-040150 110В (1 замкнутый контакт) УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение силовых цепей - через винтовые зажимы, допускающие провода сечением до 16 мм2. Управляющая катушка питается от сети 110 В AC - важно соблюдать полярность при подключении. Для расширения функций можно использовать дополнительные контактные модули, совместимые с конструкцией ПМ12. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает автоматическую защиту от длительных перегрузок и обрыва фазы при использовании в составе комплексной системы защиты. Для предотвращения пробоя катушки при коммутации рекомендуется установить ограничитель перенапряжений ОПН параллельно её выводам.

Преимущества

• Высокая надёжность механической части благодаря проверенной конструкции КЗЭА
• Поддержка работы в условиях повышенной влажности и перепадов температур (УХЛ4)
• Простота замены и обслуживания - доступ к контактам без демонтажа устройства
• Совместимость со стандартными DIN-рейками и типовыми элементами управления

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения направления вращения
• Степень защиты IP00 требует обязательной установки внутри электрошкафа или защитного кожуха
• Не предназначен для частых включений более 600 раз в час - риск перегрева катушки
• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки
• Работает только с переменным током - несовместим с постоянным током

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора охлаждения в технологическом оборудовании
• Автоматический запуск конвейера на пищевом производстве
• Управление воздушным компрессором в мастерской

Практические советы

• Проверьте соответствие напряжения катушки (110 В) вашей сети перед установкой - неверное напряжение вызывает отказ или повреждение катушки
• Обязательно используйте внешнее термореле для защиты двигателя от перегрузки - сам пускатель не содержит тепловой защиты
• При монтаже на DIN-рейку убедитесь, что контакты не задеваются другими устройствами - особенно при плотной компоновке
• Для снижения помех и продления срока службы катушки установите ОПН (ограничитель перенапряжений) прямо на выводах катушки
• При работе в условиях высокой запылённости или сырости - выбирайте шкаф с классом защиты не ниже IP54
