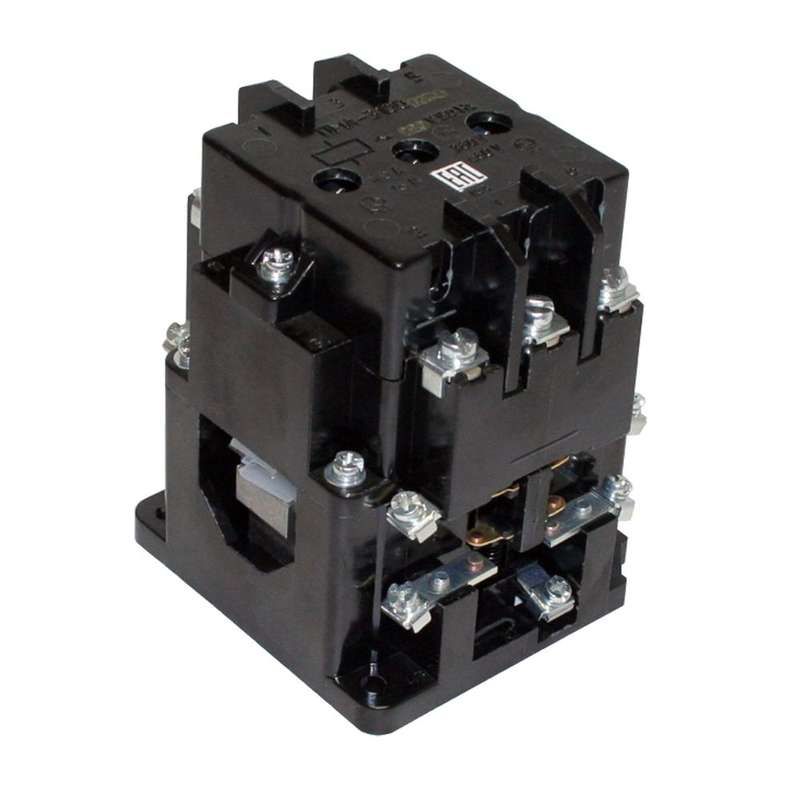

Контактор электромагнитный ПМА-3100 УХЛ4 В, 110В, (2з+2р) - 090310220ВВ110000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 40А категории 2 с двумя нормально открытыми и двумя нормально закрытыми контактами - устройство для дистанционного включения и выключения силовой цепи переменного тока, предназначенное для работы в стационарных системах управления. Бренд КЗЭА г.Кашин, артикул 090310220вв110000000 обеспечивает надёжную коммутацию нагрузки до 40 А при напряжении управления 110 В.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 40А используется для удалённого включения и отключения мощных электроприёмников, таких как трёхфазные асинхронные двигатели с короткозамкнутым ротором. Применяется в системах автоматизации промышленного оборудования: станках, конвейерах, насосах, вентиляторах. Подходит для схем управления, где требуется коммутировать ток до 40 А при напряжении до 660 В и частоте 50/60 Гц. Контактор не имеет функции тепловой защиты - для этого требуются дополнительные устройства, такие как тепловые реле.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Тип тока: переменный (AC)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (печатную плату)
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 40А монтируется исключительно на печатную плату через отверстия для выводов. Не подходит для крепления на DIN-рейку. Для подключения катушки используйте провода сечением не менее 1,5 мм2. Главные контакты рассчитаны на медные шины или кабели сечением до 16 мм2. Убедитесь, что посадочные отверстия на плате соответствуют расстоянию между выводами аппарата - допуск +-0,5 мм. Открытый корпус требует установки в защищённом щите или корпусе.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с умеренно холодным и влажным климатом. Не предназначен для установки вне помещений или в местах с постоянным попаданием воды, пыли и масла. Без дополнительных средств защиты (например, ОПН) возможна быстрая выход из строя катушки при отключении под нагрузкой - рекомендуется установить вольтодобавочное устройство параллельно катушке.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Чёткое разделение вспомогательных контактов: два НО и два НЗ позволяют реализовать сложные логические схемы управления
• Надёжная фиксация винтовых зажимов снижает риск нагрева и окисления соединений
• Климатическое исполнение УХЛ4 обеспечивает работу в суровых условиях промышленных объектов

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на переменный ток 110 В
• IP00 - нельзя использовать без корпуса; открытый доступ к токоведущим частям создаёт опасность поражения током
• Нереверсивное исполнение - не подходит для схем с реверсом двигателя
• Отсутствие встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей
• Монтаж только на плату - несовместим с DIN-рейкой и другими типами крепления

Примеры использования

• Управление питанием станка ЧПУ: включение/выключение двигателя по сигналу от PLC
• Автоматизация конвейера: включение нескольких двигателей последовательно через вспомогательные контакты
• Система вентиляции: управление крупным вентилятором по таймеру или датчику температуры
• Работа с пусковыми схемами «звезда–треугольник»: использование одного НО контакта для переключения режима

Практические советы

• Обязательно подключите ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора при отключении индуктивной нагрузки
• Проверьте соответствие посадочных отверстий на плате перед монтажом - неверный шаг вызывает деформацию корпуса
• Не затягивайте винты слишком сильно - повреждается пластиковая часть зажима
• Для длительной работы при максимальной нагрузке (40 А) обеспечьте хорошую вентиляцию вокруг контактора
• При использовании в цепях с высокими импульсными помехами - экранируйте провода управления
