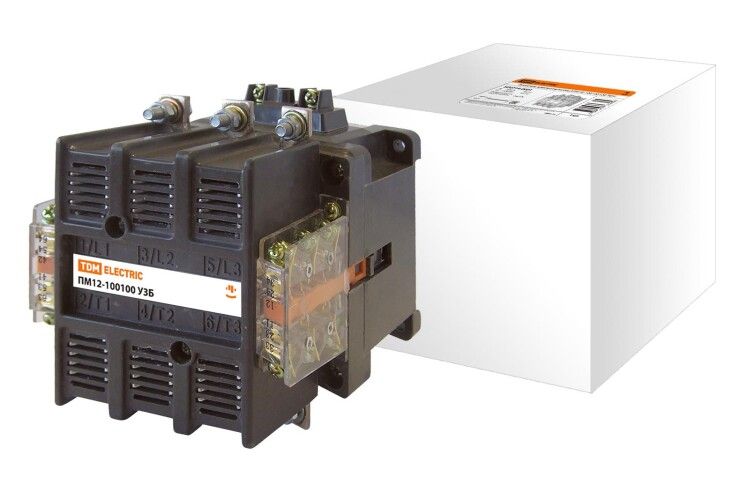

Пускатель электромагнитный ПМ12-100100 У3Б 100А 380В TDM SQ0714-0002

Магнитный пускатель ПМ12-100100 У3Б от TDM ELECTRIC предназначен для дистанционного управления трехфазными асинхронными двигателями с короткозамкнутым ротором в стационарных установках, обеспечивая прямой пуск, остановку и реверсирование. Ключевым критерием выбора этой модели является номинальный ток 100 А в режиме AC-3 (пуск и работа двигателя под нагрузкой) при напряжении 400 В, что соответствует мощности до 45 кВт, тогда как в режиме AC-4 (частые пуски с торможением противотоком) допустимый ток снижается до 37 А. Силовая цепь коммутируется через три нормально открытых контакта с болтовым соединением, что требует использования соответствующего инструмента и сечения проводов для надежного затягивания. Вспомогательная цепь управления рассчитана на напряжение 360–440 В переменного тока и включает четыре нормально открытых и два нормально закрытых контакта, что позволяет формировать сложные схемы сигнализации или блокировки без установки дополнительных блоков. Климатическое исполнение У3Б указывает на способность работать в условиях умеренного и холодного климата с возможностью размещения в неотапливаемых помещениях, где температура может опускаться ниже нуля, но исключает прямое воздействие осадков. Конструкция пускателя предусматривает удобную замену катушки управления, что упрощает обслуживание при необходимости изменения напряжения питания цепи управления или выходе катушки из строя. Модель не оснащена встроенным тепловым реле, поэтому для защиты двигателя от перегрузок требуется установка отдельного реле или использование автоматического выключателя в цепи.
