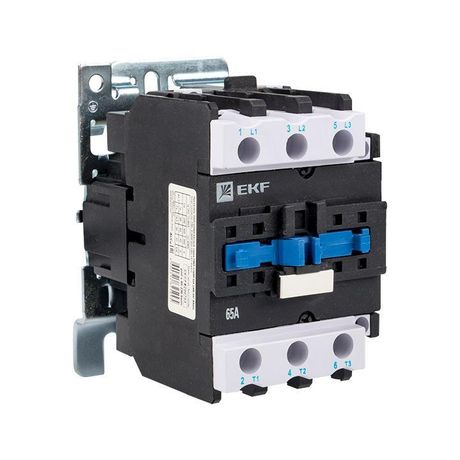

Пускатель электромагнитный серии ПМЛ-4160М 65А 230В EKF Basic | pml-s-65-230-basic

Пускатель электромагнитный серии ПМЛ-4160М 65А 230В - это надёжный магнитный пускатель от EKF Basic, предназначенный для удалённого включения и отключения трёхфазных электродвигателей мощностью до 30 кВт. Устройство устанавливается на DIN-рейку и подходит для промышленных автоматизированных систем с частыми циклами включения.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-4160М 65А 230В используется для управления трёхфазными асинхронными двигателями в системах автоматизации. Он обеспечивает дистанционное включение/выключение нагрузки через управление катушкой 230 В переменного тока. Подходит для оборудования с высокими пусковыми токами: насосы, компрессоры, вентиляторы, конвейеры, станки.

Технические характеристики

• Тип: Магнитный пускатель, переменный ток (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 65 А
• Номинальная мощность двигателя: 30 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Подключение силовой цепи: винтовые зажимы
• Исполнение: реечное
• Способ монтажа: на DIN-рейку
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от пыли и воды)
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-4160М 65А 230В совместим с любыми стандартными DIN-рейками типа TS35. Для подключения используйте медные или алюминиевые провода сечением, соответствующим току 65 А - рекомендуется проверить таблицы допустимых нагрузок для выбранного материала. Винтовые зажимы требуют качественного обжима наконечников. Установка возможна в распределительных щитах с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для магнитных пускателей. Степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на открытом воздухе. Не предназначен для установки вне помещений или в агрессивных средах.

Преимущества

• Простая и проверенная конструкция с механической фиксацией на DIN-рейке
• Чёткая коммутация за счёт надёжной магнитной системы
• Поддержка как медных, так и алюминиевых проводов
• Встроенные вспомогательные контакты позволяют реализовать блокировки и сигнализацию без внешних модулей
• Совместим с широким спектром устройств управления: кнопочные посты, термореле, PLC

Ограничения применения

• Не применяется в условиях перегрева выше +40 C или при температуре ниже −25 C
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать в сырых помещениях, на улице или в цехах с высокой запылённостью
• Недостаточно износостойкий для частого включения более 600 раз в час - для таких задач предпочтителен КМЭ EKF PROxima
• Не имеет функции тепловой защиты - требуется отдельное тепловое реле
• Не рассчитан на работу с постоянным током

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматический пуск компрессора в pneumatic-станции
• Контроль движения конвейера на пищевом производстве
• Удалённое управление станком с ЧПУ через PLC

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-4160М 65А 230В, убедитесь, что ваш двигатель не превышает 30 кВт - превышение может вызвать перегрев контактов
• Для долгой службы используйте медные наконечники с опрессовкой - особенно при работе с алюминиевыми проводами
• Проверьте соответствие напряжения катушки 230 В - подача 110 В или 380 В выведет устройство из строя
• Обязательно установите тепловое реле перед пускателем, чтобы защитить двигатель от перегрузки
• Если нужна частая коммутация (более 100 раз в день), рассмотрите переход на серию EKF PROxima - она имеет повышенную механическую износостойкость
