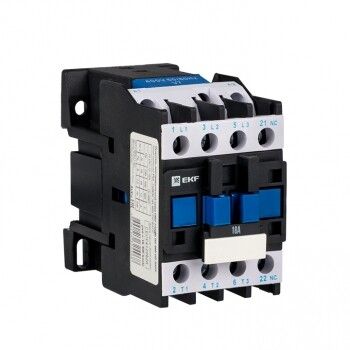

Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 400В Basic | pml-s-18-400-basic EKF

Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 400В Basic от EKF предназначен для удалённого включения и отключения трёхфазных электродвигателей мощностью до 7 кВт. Монтируется на DIN-рейку, работает в сетях переменного тока с напряжением катушки 340–440 В. Артикул pml-s-18-400-basic соответствует базовой версии серии Basic.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 400В Basic используется для запуска и остановки электродвигателей средней мощности в автоматических системах. Подходит для оборудования с частыми циклами включения - насосы, вентиляторы, компрессоры, конвейеры. Не рекомендован для высокочастотных перегрузок или частых пусков более 50 раз в час - для таких задач лучше выбрать модель КМЭ EKF PROxima.

Технические характеристики

• Номинальный ток: 18 А - максимальный постоянный ток, который выдерживает контактная группа без повреждений;
• Номинальная мощность: 7 кВт - допустимая нагрузка для двигателя при напряжении 400 В;
• Напряжение катушки управления: 340–440 В - требование к питанию управляющей цепи; важно соблюдать этот диапазон, иначе пускатель не будет работать или выйдет из строя;
• Тип тока: переменный - совместим только с сетями AC, не применяется в DC;
• Главные контакты: 3NO (три нормально открытых) - используются для коммутации фаз двигателя;
• Вспомогательный контакт: 1НО - сигнализацией или блокировкой в цепях управления;
• Степень защиты IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли; требуется установка в закрытом щите;
• Подключение: винтовые зажимы - подходят для медных и алюминиевых проводов до 4 мм2;
• Исполнение: реечное - позволяет легко фиксировать устройство на DIN-рейке без дополнительных креплений;
• Гарантия: 12 месяцев - действует при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 400В Basic устанавливается исключительно на штангу DIN-рейки шириной 35 мм. Для подключения используйте провода сечением до 4 мм2 - медные или алюминиевые. Убедитесь, что затяжка винтов выполнена равномерно и без перекосов - слабый контакт вызывает нагрев, слишком сильный - повредит пластиковую оболочку. Обязательно проверьте соответствие напряжения катушки сети управления - неверное напряжение приведёт к отказу или выходу устройства из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 обеспечивает безопасность при работе внутри распределительных щитов, но не предназначено для внешних установок или сырых помещений. Не допускается использование в местах с повышенной взрывоопасностью или наличием агрессивных газов.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей снижает риск поломки;
• Широкая совместимость с типичными силовыми цепями 400 В - универсальное решение для большинства промышленных задач;
• Фиксация на DIN-рейке - быстрый монтаж и демонтаж без инструментов;
• Поддержка алюминиевых проводов - экономия стоимости при использовании алюминиевой проводки;
• Чёткий визуальный индикационный механизм положения контактов - можно определить состояние “вкл/выкл” без тестера.

Ограничения применения

• Не частые пуски (более 50 раз в час) - износ контактов выше, чем у моделей PROxima;
• Запрещено использовать вне герметичных щитов - степень защиты IP20 не предохраняет от влаги и пыли;
• Не рассчитан на работу при температуре ниже –25 C или выше +60 C - возможны сбои в работе;
• Не подходит для управления однофазными нагрузками свыше 3,5 кВт - ограниченная мощность главных контактов;
• Отсутствуют тепловые реле - необходимо дополнительно устанавливать защиту от перегрузки.

Примеры использования

• Автоматический контроль насосной группы в системе водоснабжения;
• Управление вентиляцией в производственных помещениях;
• Запуск компрессора в воздушной системе давления;
• Контроль движения конвейера на сборочных линиях;
• Циклическое управление маломощными станками с ЧПУ.

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-1160ДМ 18А 400В Basic, всегда сравнивайте потребляемую мощность двигателя с заявленными 7 кВт - лучше брать запас 10–15 %;
• Если двигатель часто запускается под нагрузкой - рассмотрите вариант с тепловым реле или переход на серию PROxima;
• Проверяйте целостность винтовых зажимов каждые 6–12 месяцев - особенно при колебаниях температуры или вибрации;
• Не смешивайте провода меди и алюминия в одном зажиме - используйте специальные переходники, чтобы избежать окисления;
• Обеспечьте свободный доступ к пускателю для обслуживания - он не имеет функции дистанционной диагностики.
