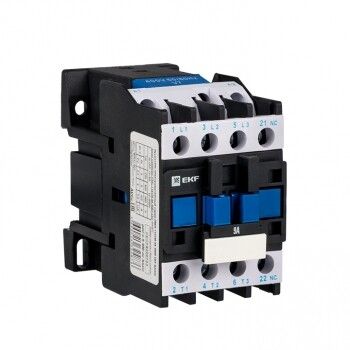

Пускатель электромагнитный серии ПМЛ-1161М 9А 400В Basic | pml-s-9-400-nc-basic EKF

Пускатель электромагнитный серии ПМЛ-1161М 9А 400В Basic - это надёжный магнитный пускатель от EKF, предназначенный для удалённого включения и отключения трёхфазных электродвигателей мощностью до 4 кВт. Устройство устанавливается на DIN-рейку и подходит для промышленных автоматизированных систем с частыми циклами включения.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-1161М 9А 400В Basic используется для управления трёхфазными асинхронными двигателями в режиме «пуск-останов». Он обеспечивает дистанционное управление и защиту от перегрузок (при использовании совместно с тепловым реле). Подходит для установки в распределительных щитах на объектах с невысокой нагрузкой: насосы, вентиляторы, компрессоры, малые конвейеры, станки с периодическим режимом работы.

Технические характеристики

• Номинальный ток: 9 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Напряжение катушки управления: 400 В переменного тока (AC) - требует питания именно такой величины для срабатывания;
• Количество главных контактов: 3 замыкающих, 0 размыкающих - позволяет коммутировать все три фазы одновременно;
• Вспомогательные контакты: 3 нормально открытых (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации, блокировки или управления другими устройствами;
• Номинальная мощность двигателя: 4 кВт - рекомендованная максимальная мощность защищаемого оборудования;
• Исполнение: реечное - соответствует стандартному формату для крепления на DIN-рейке;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищает от пыли и влаги;
• Подключение силовой цепи: винтовое - требует затяжки клемм усилием, указанным в инструкции;
• Гарантийный срок: 12 месяцев - действует при соблюдении условий эксплуатации.

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-1161М 9А 400В Basic монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные или алюминиевые провода сечением до 4 мм2. Винтовые зажимы рассчитаны на многожильные и одножильные провода. Перед монтажом убедитесь, что питание отключено. После установки проверьте плотность затяжки клемм - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в сетях с напряжением до 690 В. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для установки вне помещений или в сырых средах. Не допускается использование в взрывоопасных зонах.

Преимущества

• Простая и проверенная конструкция - минимум движущихся деталей повышает долговечность;
• Чёткая коммутация благодаря механической связи между магнитной системой и контактами;
• Возможность подключения как меди, так и алюминия - снижает стоимость монтажа;
• Совместимость с большинством типов DIN-реек и щитов отечественного производства;
• Цена ниже аналогичных моделей с более высокой износостойкостью - оптимальный вариант для редких циклов включения.

Ограничения применения

• Не предназначен для частого включения/выключения (более 600 раз в час) - быстрый износ контактов;
• IP20 исключает работу в условиях повышенной запылённости, сырости или на улице;
• Отсутствует встроенная тепловая защита - требуется внешнее реле перегрузки;
• Не подходит для двигателей выше 4 кВт - риск перегрузки и отказа контактов;
• Катушка работает только от 400 В AC - нельзя использовать с 220 В или постоянным током.

Примеры использования

• Автоматический насос воды в системе водоснабжения;
• Вентилятор вытяжки в производственном цеху;
• Компрессор для пневматических инструментов с редкими запусками;
• Ленточный конвейер на складе с интервалами между запусками более 10 минут;
• Малогабаритный станок с ЧПУ в мастерской.

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-1161М 9А 400В Basic, убедитесь, что ваш двигатель не превышает 4 кВт - даже небольшой перегруз может привести к свариванию контактов;
• Если оборудование включается чаще 10–15 раз в день - рассмотрите модель КМЭ EKF PROxima, она имеет повышенную износостойкость;
• При подключении алюминиевых проводов используйте переходные шайбы и контролируйте момент затяжки - алюминий деформируется легче меди;
• Обязательно подпишите контакты на вспомогательных контактах - это ускорит диагностику при аварии;
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться ниже +40 C.
