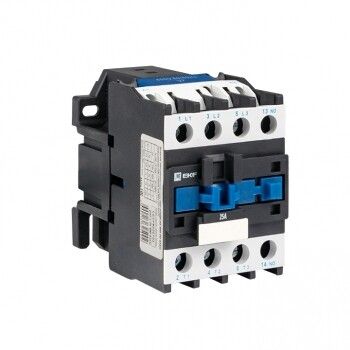

Пускатель электромагнитный серии ПМЛ-2160ДМ 25А 400В Basic | pml-s-25-400-basic EKF

Пускатель электромагнитный серии ПМЛ-2160ДМ 25А 400В Basic от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 11 кВт. Этот магнитный пускатель работает в сетях переменного тока и устанавливается на DIN-рейку. Артикул pml-s-25-400-basic соответствует базовой версии серии Basic - оптимальному решению для стандартных задач автоматизации.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-2160ДМ 25А 400В Basic используется для управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное включение и отключение нагрузки через управление катушкой, защищает оборудование от перегрузок (при использовании совместно с тепловым реле) и позволяет реализовать дистанционное управление. Подходит для установки в распределительных щитах на объектах с умеренной интенсивностью включения: насосы, вентиляторы, компрессоры, конвейеры, малые станки.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева
• Напряжение катушки управления: 340–440 В AC - требует питания именно в этом диапазоне, несовместим с 220 В или 110 В
• Количество контактов: 3 замыкающих (НО) + 0 размыкающих - все контакты работают на замыкание, что типично для пускателей без функции реверса
• Номинальная мощность двигателя: 11 кВт - рассчитан на управление двигателем этой мощности при напряжении 380 В
• Способ подключения: винтовое - надёжное, допускает подключение как медных, так и алюминиевых проводов
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и влаги
• Исполнение: реечное - монтируется на стандартную DIN-рейку шириной 35 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-2160ДМ 25А 400В Basic устанавливается на DIN-рейку без дополнительных креплений. Для подключения силовых цепей используются винтовые зажимы - затягиваются отверткой, рекомендуемый момент - не более 0,8 Нм. Управляющая катушка подключается к контрольной цепи 340–440 В AC; использование другого напряжения приведёт к выходу из строя. Совместим с любыми тепловыми реле серии EKF, подходящими по току. Не поддерживает модульные дополнения (например, блокировки, временные реле).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Применение в условиях с высокой запылённостью или влажностью не допускается из-за степени защиты IP20. Не имеет встроенной защиты от перегрузок - требуется внешнее тепловое реле.

Преимущества

• Устойчивая работа при колебаниях напряжения в пределах 340–440 В
• Поддержка подключения алюминиевых и медных проводов - гибкость при монтаже
• Простая и проверенная механическая конструкция - минимум точек отказа
• Низкая стоимость по сравнению с сериями повышенной износостойкости

Ограничения применения

• Не подходит для частых включений/выключений (более 600 раз в час) - износостойкость ниже, чем у KME PROxima
• Не применяется в помещениях с высокой влажностью, пылью, агрессивной средой - IP20 недостаточен
• Не имеет встроенного теплового реле - обязательна установка отдельного устройства защиты
• Катушка управления требует напряжения 340–440 В - нельзя использовать в бытовых сетях 220 В
• Только замыкающие контакты - невозможен реверс или сложные схемы управления без дополнительных устройств

Примеры использования

• Управление насосом воды в системе водоснабжения
• Запуск вентилятора в HVAC-системе
• Включение компрессора холодильного оборудования
• Автоматизация ленточного конвейера на складе
• Управление малым токарным станком с питанием 380 В

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-2160ДМ 25А 400В Basic, убедитесь, что ваш двигатель не превышает 11 кВт и работает от сети 380 В
• Для частого включения (например, в автоматических линиях) выбирайте модель KME EKF PROxima - она рассчитана на большую коммутационную долговечность
• Обязательно используйте пару с тепловым реле (например, EKF TR-25) для защиты от перегрузки
• Проверьте напряжение катушки перед подключением - неверное напряжение вызывает перегрев и выход из строя
• При подключении алюминиевых проводов используйте переходные шайбы и соблюдайте усилие затяжки - избежите окисления и нагрева
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25C...+40C
