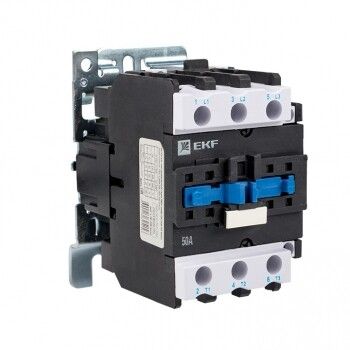

Пускатель электромагнитный серии ПМЛ-3160М 50А 230В Basic | pml-s-50-230-basic EKF

Пускатель электромагнитный серии ПМЛ-3160М 50А 230В от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 22 кВт. Этот магнитный пускатель работает в сетях переменного тока и устанавливается на DIN-рейку. Артикул pml-s-50-230-basic соответствует модели из серии Basic - надёжному решению для типовых задач автоматизации.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-3160М 50А 230В используется для управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное включение и выключение нагрузки через управление катушкой, защищает оборудование от перегрузок (при использовании совместно с тепловым реле) и позволяет реализовать удалённое управление. Подходит для установки в распределительных щитах на объектах с невысокой частотой включений: насосы, вентиляторы, компрессоры, конвейеры, малые станки.

Технические характеристики

• Тип: Магнитный пускатель, переменный ток (AC)
• Номинальный ток: 50 А
• Напряжение катушки управления: 230 В AC
• Номинальная мощность двигателя: 22 кВт
• Главные контакты: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Вспомогательные контакты: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Подключение силовой цепи: винтовые зажимы
• Исполнение: реечное - предназначено для фиксации на DIN-рейке
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-3160М 50А 230В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - допускается использование как медных, так и алюминиевых проводников. Убедитесь, что площадь сечения провода соответствует рекомендациям производителя (обычно 4–25 мм2 для основных контактов). Катушка управления рассчитана исключительно на 230 В AC - подача другого напряжения повредит устройство. Вспомогательный контакт можно использовать для сигнализации состояния включения или создания блокировочных цепей.

Безопасность и стандарты

Пускатель серийно выпускается в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Устройство не предназначено для установки во влажных, запылённых или взрывоопасных средах. Для таких условий требуется пускатель с более высокой степенью защиты (например, IP65).

Преимущества

• Устойчивая работа при номинальных нагрузках благодаря проверенной конструкции магнитной системы
• Простота монтажа на DIN-рейку - не требуются дополнительные крепления
• Совместимость с алюминиевыми и медными проводами - гибкость при подборе кабелей
• Чёткая механическая фиксация контактов - снижает риск самопроизвольного размыкания
• Цена ниже аналогов с аналогичными параметрами - оптимальное решение для базовых задач

Ограничения применения

• Не подходит для частого включения/выключения (более 600 раз в час) - износостойкость ниже, чем у серии PROxima
• IP20 не защищает от пыли и влаги - нельзя использовать вне щита или в сырых помещениях
• Отсутствие встроенной тепловой защиты - необходимо устанавливать отдельное тепловое реле при работе с двигателями
• Нельзя использовать в цепях постоянного тока - катушка рассчитана только на 230 В AC
• Не имеет функции реверса - для изменения направления вращения двигателя нужен второй пускатель или реверсивный контур

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматическое включение компрессора холодильного оборудования
• Пуск конвейера на линии сборки с ручным управлением
• Контроль работы малогабаритного сверлильного станка

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-3160М 50А 230В, убедитесь, что ваш двигатель не превышает 22 кВт - перегрузка вызывает быстрый износ контактов
• Для увеличения срока службы используйте внешнее тепловое реле (например, РТЛ или ТРН) - даже при небольших перегрузках это продлит жизнь пускателю
• Проверьте соответствие сечения провода зажимам перед затяжкой - слишком толстый провод деформирует контакт, слишком тонкий - плохо фиксируется
• Если планируете часто включать двигатель (например, каждые 5 минут), выберите модель серии EKF PROxima - она рассчитана на большую коммутационную износостойкость
• Не забудьте про защиту катушки управления - при скачках напряжения лучше установить стабилизатор или RC-цепочку
