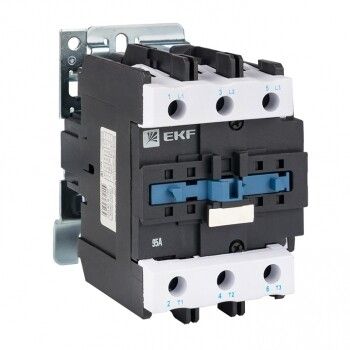

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В Basic | pml-s-95-400-basic EKF

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В Basic от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 45 кВт. Этот магнитный пускатель используется в автоматических системах управления, где требуется надежное управление нагрузкой переменного тока. Артикул pml-s-95-400-basic соответствует базовой версии серии Basic - оптимальному решению для стандартных задач без частых циклов включения.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В Basic применяется для запуска и остановки трехфазных асинхронных двигателей. Подходит для установки в распределительных щитах на DIN-рейку. Часто используется в промышленном оборудовании: насосах, вентиляторах, компрессорах, конвейерах и других устройствах с постоянной нагрузкой. Не рекомендован для частого пуска (более 60 раз в час) или высоких ударных токов - для таких задач лучше выбрать серию KМЭ EKF PROxima.

Технические характеристики

• Номинальный ток: 95 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Номинальная мощность: 45 кВт - максимальная мощность двигателя, который можно управлять этим пускателем при напряжении 400 В.
• Напряжение катушки управления: 340–440 В AC - работает только при переменном токе в этом диапазоне; не совместим с сетями 220 В или постоянным током.
• Количество контактов: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NC) - позволяет реализовать основные схемы управления и сигнализации.
• Род тока: Переменный (AC) - предназначено исключительно для сетей 50 Гц.
• Степень защиты IP20: Защита от прикосновений к токоведущим частям и от предметов больше 12 мм; не защищает от пыли и воды - требует установки внутри закрытого шкафа.
• Способ монтажа: На DIN-рейку шириной 35 мм - стандартная фиксация для промышленных щитов.
• Тип подключения: Винтовые зажимы - подходят для медных и алюминиевых проводов сечением до 25 мм2.
• Исполнение: Реечное - обеспечивает механическую фиксацию и предотвращает случайное выпадение при вибрациях.
• Гарантийный срок: 12 месяцев - действует при соблюдении условий эксплуатации.

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-5160ДМ 95А 400В Basic легко устанавливается на стандартную DIN-рейку. Для подключения используйте провода сечением до 25 мм2 - как медные, так и алюминиевые. Убедитесь, что винтовые зажимы плотно затянуты, особенно при работе с алюминием - он склонен к “ползучести”. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C. Не устанавливайте рядом с источниками тепла выше 50C.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное включение после аварийного отключения. Отключение происходит при потере питания - безопасный режим. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных средах, на улице или в местах с повышенной запыленностью без дополнительной защиты корпуса.

Преимущества

• Устойчивая работа при номинальных нагрузках - проверенная конструкция для повседневных задач.
• Поддержка двух типов проводов - удобство при модернизации старых объектов с алюминиевой проводкой.
• Фиксация на рейке - быстрая установка и замена без сверления.
• Четкая коммутация - минимальные потери энергии при замыкании контактов.
• Цены ниже, чем у аналогичных изделий PROxima - экономичный вариант для малонагруженных циклов.

Ограничения применения

• Не подходит для частого включения - более 60 циклов в час снижает срок службы контактов.
• Запрещено использование вне закрытых шкафов - IP20 не защищает от пыли и брызг.
• Не рассчитан на работу при напряжении ниже 340 В или выше 440 В - возможны отказы или недопустимый нагрев катушки.
• Не предназначен для управления однофазными нагрузками или освещением - только трёхфазные двигатели.
• Отсутствие встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при защите от перегрузки.

Примеры использования

• Автоматический насос в системе водоснабжения - включение при достижении нижнего уровня воды.
• Конвейер на пищевом производстве - запуск по сигналу PLC при готовности линии.
• Вентилятор в HVAC-системе - управление скоростью через внешний регулятор.
• Компрессор в воздушной сети - пуск после сброса давления в баке.

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже небольшое отклонение от 340–440 В вызывает перегрев или отказ.
• При использовании алюминиевых проводов - обязательно нанесите антиоксидантную пасту на контактные поверхности.
• Не забудьте установить тепловое реле (например, РТЛ) для защиты от перегрузки - этот пускатель не имеет встроенного теплового элемента.
• Для частого пуска (более 30 раз в день) выбирайте модель КМЭ EKF PROxima - она рассчитана на большую коммутационную износостойкость.
• При обслуживании всегда отключайте питание - даже при отключенном управлении силовые контакты могут находиться под напряжением.
